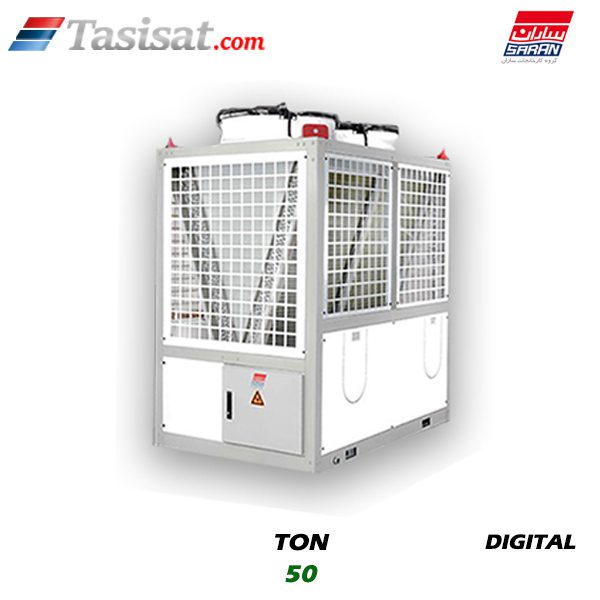

چیلر مدولار دیجیتال 50 تن اسمی ساران مدل 2SRLCM-50A PLC

چیلر مدولار دیجیتال 50 تن اسمی ساران مدل 2SRLCM-50A PLC

چیلر مدولار دیجیتال 50 تن اسمی ساران مدل 2SRLCM-50A PLC، یکی از پیشرفته‌ترین راهکارهای سرمایشی در رده سیستم‌های تبرید تراکمی بخار (Vapor-Compression Refrigeration) است که با بهره‌گیری از تکنولوژی مدولار و کنترل پیشرفته PLC، پاسخی به نیاز روزافزون به سیستم‌های تهویه مطبوع (HVAC) با راندمان بالا، انعطاف‌پذیری عملیاتی و کاهش هزینه‌های بلندمدت انرژی ارائه می‌دهد.

در معماری سیستم‌های مدرن، به ویژه در ساختمان‌های تجاری، اداری، بیمارستان‌ها و مراکز داده که بارهای حرارتی متغیر و پیچیده دارند، استفاده از چیلرهای مرکزی با ظرفیت ثابت دیگر پاسخگو نیست. چیلرهای مدولار ساران، با قابلیت ترکیب چندین واحد (ماژول) کوچک‌تر برای دستیابی به ظرفیت اسمی مورد نیاز (در این مورد 50 تن اسمی)، امکان تطبیق دقیق ظرفیت خروجی با بار حرارتی لحظه‌ای ساختمان را فراهم می‌آورند.

این امر منجر به بهبود چشمگیر ضریب عملکرد (COP) در شرایط بار جزئی (Part-Load) می‌شود که بخش عمده‌ای از ساعات کارکرد سیستم‌های HVAC را تشکیل می‌دهد. کنترل دیجیتال مبتنی بر PLC (کنترل‌کننده منطقی قابل برنامه‌ریزی) نیز دقت عملکرد، قابلیت عیب‌یابی پیشرفته و امکان یکپارچه‌سازی با سیستم‌های مدیریت ساختمان (BMS) را تضمین می‌کند.

مشخصات فنی کامل چیلر مدولار دیجیتال 50 تن اسمی ساران مدل 2SRLCM-50A PLC

ساختار مدولار و نقش آن در افزایش راندمان و انعطاف‌پذیری

ساختار مدولار (Modular Structure) اساسی‌ترین مزیت این سری از چیلرهاست. به جای استفاده از یک دستگاه بزرگ 50 تنی، این ظرفیت از ترکیب چند واحد کوچک‌تر (مثلاً دو یا چند ماژول 15 تا 25 تنی) تشکیل می‌شود.

انعطاف‌پذیری عملیاتی:

1. تطبیق دقیق ظرفیت (Capacity Matching): در ساعات اوج مصرف، تمامی ماژول‌ها فعال می‌شوند. در ساعات کم‌مصرف (مانند شب یا زمستان)، تنها تعداد کافی ماژول برای تأمین بار فعال می‌مانند. این کار از کارکرد کمپرسورها در وضعیت راندمان پایین (که معمولاً در بارهای زیر 40% رخ می‌دهد) جلوگیری می‌کند.
2. افزایش قابلیت اطمینان (Redundancy): در صورت خرابی یک ماژول، سایر ماژول‌ها می‌توانند به کار خود ادامه دهند و تنها بخشی از ظرفیت سرمایشی از دست می‌رود، نه کل سیستم. این ویژگی برای مراکز حیاتی مانند بیمارستان‌ها حیاتی است.
3. نصب و راه‌اندازی آسان‌تر: واحدهای کوچک‌تر وزن و ابعاد کمتری دارند، که تسهیل در جابجایی، نصب در فضاهای محدود (مانند پشت بام‌های با محدودیت بار) و فرآیند مونتاژ در محل پروژه را به همراه دارد.

سیستم کنترلی دیجیتال PLC، منطق عملکرد و مزایا

قلب تپنده این سیستم، کنترلر PLC است که وظیفه مدیریت تبادل حرارتی، کنترل کمپرسورها و پمپ‌ها، و مدیریت ارتباطات را بر عهده دارد.

منطق عملکرد PLC:
PLC با استفاده از سنسورهای دمای آب خروجی اواپراتور و کندانسور، سیگنال‌های لازم را از سنسورهای فشار و جریان دریافت می‌کند. منطق اصلی کنترل بر اساس سفتی (Set Point) دمای آب چیلد است.

• کنترل ظرفیت (Capacity Control): PLC با استفاده از الگوریتم‌های منطقی، تعداد ماژول‌های فعال و همچنین میزان بارگذاری (با کنترل اینورتر کمپرسورها) را تنظیم می‌کند تا دمای آب دقیقاً در نقطه تنظیم شده باقی بماند.
• توالی روشن/خاموش (Sequencing): PLC توالی بهینه برای روشن و خاموش کردن ماژول‌ها را مدیریت می‌کند تا ساعات کارکرد هر کمپرسور به طور مساوی تقسیم شود (Load Balancing) و عمر مفید آن‌ها به حداکثر برسد.
• بهینه‌سازی انرژی: PLC می‌تواند با دریافت اطلاعات از دمای هوای محیط یا دمای بازگشت آب (در حالت کنترل غیرمستقیم)، دمای آب خروجی را به صورت استراتژیک کمی بالاتر از حد استاندارد تنظیم کند (Chilled Water Temperature Reset)، که به طور مستقیم باعث افزایش COP سیستم می‌شود.

مزایا نسبت به کنترل آنالوگ:
کنترل آنالوگ عمدتاً بر اساس رله‌ها و ترموستات‌های ساده عمل می‌کند که دارای هیسترزیس (Hysteresis) وسیعی هستند و توانایی پاسخ‌دهی دقیق به بارهای متغیر را ندارند. در مقابل، کنترل PLC:

1. دقت دمایی در حد ( pm 0.5^C ) را فراهم می‌کند.
2. امکان لاگ‌برداری (Data Logging) دقیق پارامترها و ثبت خطاها را می‌دهد.
3. قابلیت پیاده‌سازی الگوریتم‌های پیچیده کنترلی و ارتباط با BMS (از طریق پروتکل‌هایی نظیر Modbus یا BACnet).

عملکرد چیلر مدولار دیجیتال 50 تن اسمی ساران مدل 2SRLCM-50A PLC

عملکرد چیلر در بار جزئی از اهمیت اقتصادی بسیار بالایی برخوردار است. یک چیلر ممکن است تنها 10% از ساعات کارکرد خود را در ظرفیت 100% بگذراند.

عملکرد در بار کامل (Full Load): در این حالت، تمامی ماژول‌ها با راندمان نامی کار می‌کنند. COP در این حالت معمولاً بین 4.5 تا 5.5 خواهد بود.

عملکرد در بار جزئی (Part Load): اینجاست که سیستم مدولار دیجیتال برتری می‌یابد.
اگر بار ساختمان 30% باشد، PLC تنها 30% ظرفیت مورد نیاز را از طریق فعال‌سازی حداقل تعداد ماژول مورد نیاز و تنظیم اینورتر کمپرسورها تأمین می‌کند. به دلیل حذف فرآیندهای “خاموش و روشن شدن مکرر” کمپرسورها و کارکرد آن‌ها در ناحیه بهینه طراحی، ضریب عملکرد افزایش می‌یابد.

IPLV (Integrated Part Load Value) معیاری است که عملکرد کلی دستگاه را در بارهای 100٪، 75٪، 50٪ و 25٪ وزن‌دهی می‌کند. انتظار می‌رود چیلر 2SRLCM-50A PLC به دلیل ماهیت مدولار و کنترل دیجیتال کمپرسورها، دارای IPLV بسیار بالاتری نسبت به نمونه‌های قدیمی‌تر یا تک کمپرسوری باشد، که منجر به صرفه‌جویی قابل توجهی در مصرف انرژی سالانه می‌شود.

قابلیت‌ها و امکانات کنترلی و حفاظتی

سیستم کنترلی PLC ساران مجهز به مجموعه‌ای از مکانیزم‌های حفاظتی برای تضمین ایمنی و عملکرد پایدار است:

1. حفاظت‌های الکتریکی: حفاظت در برابر اضافه جریان، افت ولتاژ، عدم توازن فازها (Phase Imbalance) و توالی اشتباه فازها.
2. حفاظت‌های مبرد: حفاظت در برابر فشار بالای بیش از حد (High Pressure Cut-out) و فشار پایین بیش از حد (Low Pressure Cut-out) برای جلوگیری از آسیب به کمپرسور.
3. حفاظت دمایی: حفاظت در برابر دمای بیش از حد تخلیه کمپرسور (Discharge Gas Overheat Protection) و یخ‌زدگی اواپراتور (Evaporator Freeze Protection).
4. کنترل جریان آب: سنسورهای جریان آب (Flow Switches) برای اطمینان از گردش کافی آب در اواپراتور و کندانسور؛ در صورت نبود جریان، دستگاه به سرعت خاموش می‌شود تا از آسیب به مبدل‌ها جلوگیری شود.
5. قابلیت ارتباطی: پورت‌های ارتباطی استاندارد برای مانیتورینگ و کنترل از راه دور و ثبت داده‌ها در سیستم‌های BMS.

مزایا و نقاط قوت فنی و اقتصادی چیلر مدولار دیجیتال 50 تن اسمی ساران مدل 2SRLCM-50A PLC

مزایای فنی:

• تطبیق‌پذیری بالا: امکان کارکرد پایدار در بازه وسیعی از بارهای حرارتی.
• قابلیت اطمینان سیستمی (System Reliability): افزونگی ذاتی در ماژول‌ها.
• بهره‌وری انرژی برتر: راندمان بالا در بار جزئی (IPLV).
• کنترل دقیق: کنترل دما با دقت بالا به لطف PLC.

مزایای اقتصادی:

• کاهش هزینه‌های بهره‌برداری (OPEX): صرفه‌جویی مستقیم در مصرف برق به دلیل راندمان بالاتر.
• کاهش هزینه‌های سرمایه‌گذاری اولیه (CAPEX) در بلندمدت: در برخی سناریوها، نیاز به فن کویل‌ها یا دستگاه‌های سرمایشی کوچک‌تر در کنار چیلر ساران کاهش می‌یابد.
• طول عمر بالاتر: توزیع بار کار بر روی کمپرسورهای متعدد و کارکرد کمتر آن‌ها در حالت‌های تحت فشار، عمر مفید کلی سیستم را افزایش می‌دهد.

معایب و محدودیت‌های احتمالی چیلر مدولار دیجیتال 50 تن اسمی ساران مدل 2SRLCM-50A PLC

علیرغم مزایای فراوان، برخی محدودیت‌ها وجود دارند:

1. پیچیدگی اولیه سیستم: راه‌اندازی و تنظیم اولیه شبکه کنترلی (پیچیدگی نرم‌افزاری PLC) نیازمند دانش فنی بالاتر نسبت به سیستم‌های ساده آنالوگ است.
2. فضای مورد نیاز: اگرچه هر ماژول کوچک است، اما مجموع فضای مورد نیاز برای نصب چندین ماژول (به علاوه فضای لازم برای تعمیر و نگهداری بین آن‌ها) ممکن است بیشتر از یک دستگاه 50 تنی یکپارچه باشد.
3. هزینه اولیه بالاتر: به دلیل استفاده از تکنولوژی کمپرسورهای اینورتر (در صورت وجود) و ماژولار بودن، قیمت اولیه خرید اغلب بالاتر از چیلرهای تک‌کمپرسوری سنتی با ظرفیت مشابه است.
4. وابستگی به نرم‌افزار: در صورت بروز اشکال در نرم‌افزار مرکزی یا ماژول‌های ارتباطی، رفع عیب پیچیده‌تر خواهد بود.

راهنمای جامع خرید چیلر مدولار دیجیتال 50 تن اسمی ساران مدل 2SRLCM-50A PLC

مناسب برای پروژه‌هایی که:

• دارای نوسانات بار حرارتی شدید و غیرقابل پیش‌بینی هستند (مانند مراکز درمانی یا مجموعه‌های اداری با استفاده متغیر).
• نیاز به قابلیت اطمینان بالا (Redundancy) دارند (مانند اتاق‌های سرور یا اتاق‌های عمل).
• مکان نصب، امکان نصب یک دستگاه بزرگ را محدود می‌کند و نیاز به نصب در چند نقطه یا فازهای مختلف پروژه است.
• اولویت اصلی در آن‌ها کاهش مصرف انرژی سالانه (IPLV) است.

زمانی که انتخاب نشود:

• پروژه‌های کوچک یا متوسط که بار حرارتی آن‌ها تقریباً ثابت است.
• پروژه‌هایی با بودجه سرمایه‌گذاری اولیه بسیار محدود.
• پروژه‌هایی که دسترسی به نیروی فنی متخصص برای نگهداری سیستم‌های PLC و اینورتر در محل پروژه دشوار است.

عوامل مؤثر بر قیمت چیلر مدولار دیجیتال 50 تن اسمی ساران مدل 2SRLCM-50A PLC

قیمت نهایی چیلر مدولار دیجیتال 50 تن اسمی ساران مدل 2SRLCM-50A PLC تحت تأثیر عوامل متعددی قرار دارد:

1. تکنولوژی کمپرسور و برند قطعات: استفاده از کمپرسورهای برندهای معتبر جهانی (مانند کوپلند، هانبل، بیتزر) و شیرآلات الکترونیکی دقیق، قیمت را افزایش می‌دهد.
2. سطح کنترل و BMS: نوع و پیچیدگی PLC، رابط کاربری HMI و پروتکل‌های ارتباطی (مانند نیاز به BACnet/IP به جای Modbus RTU) در قیمت تأثیرگذار است.
3. نوع مبرد و کندانسور: استفاده از مبردهای با GWP پایین‌تر یا کندانسورهای با سطح تبادل حرارتی بسیار بالا برای کارکرد در آب و هوای گرم، قیمت را تغییر می‌دهد.
4. نوسانات ارزی: از آنجا که بخش قابل توجهی از قطعات اصلی الکترونیکی و مکانیکی وارداتی هستند، نوسانات نرخ ارز تأثیر مستقیمی بر قیمت تمام شده ریالی دارند.
5. سفارشی‌سازی: تغییر در جنس مبدل‌ها (مثلاً استفاده از تیتانیوم برای آب شور)، افزودن سیستم‌های بازیابی حرارت یا پوشش‌های محافظ محیطی (مانند رنگ اپوکسی برای مناطق شرجی).

راهکارهای افزایش نگهداری، سرویس‌پذیری و طول عمر دستگاه

نگهداری پیشگیرانه (Predictive Maintenance) برای سیستم‌های دیجیتال حیاتی است:

• نظافت دوره‌ای کندانسورها: اصلی‌ترین عامل افت راندمان در چیلرهای آب خنک، کثیفی لوله‌های کندانسور و افت ضریب انتقال حرارت (U-Value) است.
• بررسی کیفیت آب برج خنک‌کن: کنترل سختی، pH و میزان مواد شیمیایی ضد رسوب و ضد خوردگی در مدار برج خنک‌کن، عمر مبدل‌های حرارتی را تضمین می‌کند.
• کالیبراسیون سنسورها: سنسورهای دما و فشار که به PLC متصل هستند، باید به صورت دوره‌ای کالیبره شوند تا داده‌های ورودی دقیق باشند.
• بررسی وضعیت روانکاری کمپرسورها: در مدل‌های اسکرو، کنترل سطح و کیفیت روغن کمپرسور حیاتی است.

الزامات نصب

نصب صحیح چیلر مدولار دیجیتال 50 تن اسمی ساران مدل 2SRLCM-50A PLC برای دستیابی به راندمان اسمی ضروری است:

1. محل نصب: باید فضایی خشک، با تهویه مناسب و دور از منابع آلودگی باشد. در محیط‌های بیرونی، نیاز به تجهیزات محافظتی در برابر باران شدید و تابش مستقیم خورشید وجود دارد.
2. فونداسیون و تراز بودن: به دلیل ارتعاشات ناشی از کمپرسورها، فونداسیون باید مستحکم بوده و سیستم به درستی تراز شود. استفاده از پایه‌های ضد لرزش (Vibration Isolators) الزامی است.
3. الزامات برق: سیم‌کشی باید مطابق با آمپراژ نامی (FLA) و با استفاده از کابل‌های مناسب و دارای سطح مقطع کافی انجام شود. استفاده از استابلایزر یا تجهیزات حفاظت از نوسانات ولتاژ برای کمپرسورها و برد PLC توصیه می‌شود.
4. لوله‌کشی و پمپ‌ها: طراحی مسیر لوله‌کشی آب چیلد و آب کندانسور باید با حداقل افت فشار (Minimize Pressure Drop) صورت پذیرد تا پمپ‌های اصلی با کارایی مطلوب کار کنند.

خطاهای رایج چیلر مدولار دیجیتال 50 تن اسمی ساران مدل 2SRLCM-50A PLC، دلایل بروز و راهکارهای پیشگیری

✅ نکات مهندسی بسیار مهم (ویژه مدل ۵۰ تن دیجیتال)

• بیش از ۶۵٪ خطاهای چیلرهای PLCدار ۵۰ تن ناشی از کیفیت نامناسب برق سه‌فاز است
• استفاده از استابلایزر سه‌فاز صنعتی (حداقل 80–100 kVA) عملاً الزامی است
• حجم آب سیستم در ۵۰ تن دیجیتال باید بیشتر از مدل‌های ۴۰ تن باشد تا از Short Cycling جلوگیری شود
• سرویس منظم سنسورها و اتصالات PLC، خطاهای کاذب را به‌شدت کاهش می‌دهد

جمع‌بندی و نتیجه‌گیری تخصصی برای مهندسان و خریداران

چیلر مدولار دیجیتال 50 تن اسمی ساران مدل 2SRLCM-50A PLC نمونه‌ای برجسته از نسل جدید تجهیزات HVAC است که تمرکز خود را بر راندمان انرژی در شرایط واقعی کارکرد قرار داده است. مهندسان تأسیسات با انتخاب این سیستم، نه تنها ظرفیت سرمایشی مورد نیاز پروژه را تأمین می‌کنند، بلکه با بهره‌گیری از ساختار مدولار، سطح بالایی از قابلیت اطمینان سیستمی (Redundancy) را به ارمغان می‌آورند.

استفاده از کنترلر PLC، امکان تبدیل سیستم از یک مصرف‌کننده انرژی به یک جزء هوشمند و بهینه‌ساز در شبکه ساختمان (BMS) را فراهم می‌آورد. در حالی که هزینه اولیه خرید ممکن است کمی بالاتر باشد، تحلیل چرخه عمر (Life Cycle Cost Analysis – LCCA) به وضوح نشان می‌دهد که صرفه‌جویی حاصل از IPLV بالاتر، به سرعت این تفاوت هزینه اولیه را جبران خواهد کرد.

برای خریداران، درک دقیق نحوه اتصال و پیکربندی ماژول‌ها و تضمین خدمات پس از فروش قوی برای نگهداری سیستم‌های کنترلی پیچیده، مهم‌ترین ملاحظات پیش از خرید باید باشد. این چیلر، انتخابی هوشمندانه برای پروژه‌هایی است که طول عمر مفید، مصرف بهینه انرژی و انعطاف‌پذیری عملیاتی در اولویت آن‌ها قرار دارد.
