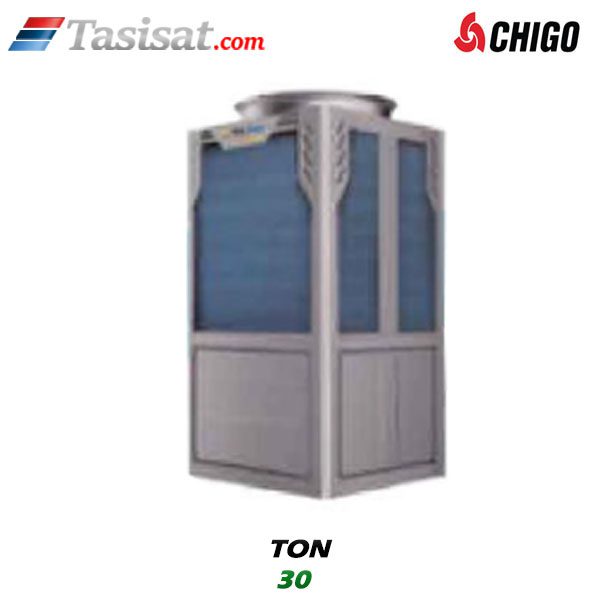

چیلر اسکرال مدولار هوا خنک چیگو 30 تن مدل CLS-F30CW/ZR1

چیلر اسکرال مدولار هوا خنک چیگو 30 تن مدل CLS-F30CW/ZR1

در صنعت تهویه مطبوع (HVAC)، انتخاب سیستم‌های سرمایشی با راندمان بالا، قابلیت اطمینان و انعطاف‌پذیری برای پروژه‌های تجاری، اداری و صنعتی کوچک تا متوسط، همواره یک چالش مهندسی بوده است. چیلرهای اسکرال (Scroll) به دلیل مزایای ذاتی خود مانند کارایی حجمی بالا، لرزش و صدای کم، و قابلیت مدولار بودن، جایگاه ویژه‌ای در این بازار پیدا کرده‌اند.

برند CHIGO، به عنوان یکی از بازیگران مطرح در صنعت سرمایش چین، با سری چیلرهای اسکرال هوا خنک خود، به خصوص چیلر اسکرال مدولار هوا خنک چیگو 30 تن مدل CLS-F30CW/ZR1 (با ظرفیت نامی 30 تن تبرید)، گزینه‌ای جذاب برای مهندسان مشاور و کارفرمایان محسوب می‌شود. این مقاله به تحلیل فنی، عملکردی و اقتصادی این دستگاه پرداخته و راهنمای جامعی برای خرید، نصب و نگهداری آن ارائه می‌دهد.

معرفی چیلر اسکرال مدولار هوا خنک چیگو 30 تن مدل CLS-F30CW/ZR1

چیلر اسکرال مدولار هوا خنک چیگو یک دستگاه تراکمی بخار با سیکل تبرید فشرده‌سازی بخار است که از کندانسورهای هوایی (Air-Cooled) بهره می‌برد. ویژگی کلیدی این مدل، استفاده از تکنولوژی اسکرال (Scroll) در کمپرسورها و طراحی مدولار آن است که امکان اضافه کردن ظرفیت در آینده یا توزیع بهتر بار سرمایشی در ساختمان‌های بزرگ‌تر را فراهم می‌سازد.

این دستگاه برای تولید آب سرد (Chilled Water) جهت مصارف سرمایش هواسازها (AHU)، فن‌کویل‌ها (FCU) و کنترل دقیق دمای فرآیندهای صنعتی سبک طراحی شده است.

مشخصات فنی دقیق چیلر اسکرال مدولار هوا خنک چیگو 30 تن مدل CLS-F30CW/ZR1

مشخصات فنی، ستون فقرات هر تحلیل مهندسی است. در زیر، جزئیات فنی کلیدی مدل CLS-F30CW/ZR1 آورده شده است:

قابلیت‌ها و تکنولوژی‌ های چیلر اسکرال مدولار هوا خنک چیگو 30 تن مدل CLS-F30CW/ZR1

تکنولوژی‌های به کار رفته در چیلر CLS-F30CW/ZR1، آن را از مدل‌های قدیمی‌تر متمایز می‌سازد:

الف) تکنولوژی کمپرسور اسکرال

کمپرسورهای اسکرال به دلیل تراکم جریانی مداوم، راندمان بهتری نسبت به کمپرسورهای رفت و برگشتی دارند. مزایای آن شامل:

1. حجم کمتر و وزن سبک‌تر: مناسب برای نصب روی بام یا فضاهای محدود.
2. لرزش و صدای کمتر: ایده‌آل برای ساختمان‌های اداری و مسکونی.
3. قابلیت اطمینان بالا: تعداد قطعات متحرک کمتر، کاهش سایش و خرابی.

ب) طراحی مدولار (Modular Design)

اگرچه مدل پایه 30 تن است، امکان ترکیب چند واحد 30 تنی به صورت موازی (Parallel Configuration) وجود دارد. این امر امکان دستیابی به ظرفیت‌های بالاتر (مثلاً 60 یا 90 تن) و همچنین کنترل ظرفیت (Capacity Control) دقیق‌تر را فراهم می‌کند. سیستم کنترل مرکزی می‌تواند بر اساس نیاز واقعی بار حرارتی، تنها تعداد مورد نیاز کمپرسورها را فعال سازد.

پ) مبرد R410A

R410A یک مبرد با پتانسیل گرمایش جهانی (GWP) پایین‌تر از مبردهای قدیمی‌تر (مانند R22) است و کارایی ترمودینامیکی بهتری در فشارهای بالاتر ارائه می‌دهد. این امر به افزایش راندمان کلی کمک می‌کند، هرچند نیازمند طراحی دقیق‌تر اجزا (به ویژه کمپرسور و لوله‌کشی) است.

ت) کنترلر میکروپروسسوری پیشرفته

کنترلر دستگاه، اغلب از برندهای معتبر استفاده می‌کند و قابلیت‌های زیر را پشتیبانی می‌نماید:

• کنترل دقیق دمای آب (PID Control).
• عیب‌یابی خودکار و نمایش کد خطا.
• قابلیت اتصال به سیستم‌های BMS (Building Management System) از طریق پروتکل‌های ارتباطی استاندارد (مانند Modbus).

تحلیل عملکرد و راندمان (COP/IPLV)

راندمان یک چیلر با دو معیار اصلی سنجیده می‌شود: ضریب عملکرد (COP) و راندمان انرژی فصلی یکپارچه (IPLV).

الف) ضریب عملکرد (COP)

COP نسبت ظرفیت سرمایشی تولیدی به توان مصرفی ورودی در شرایط بار کامل (Full Load) است.

برای یک چیلر اسکرال هوا خنک مدرن با مبرد R410A و طراحی بهینه، انتظار می‌رود که COP در شرایط استاندارد (7/12/35 درجه سانتی‌گراد) در محدوده 3.2 تا 3.6 قرار گیرد. این راندمان برای تجهیزات هوا خنک در رده ظرفیتی 30 تن بسیار رقابتی محسوب می‌شود.

ب) راندمان انرژی فصلی یکپارچه (IPLV)

IPLV (Integrated Part Load Value) معیاری واقع‌بینانه‌تر برای سنجش مصرف انرژی در طول یک سال است، زیرا نشان‌دهنده راندمان دستگاه در شرایط بار جزئی (Part Load) است که بیشترین زمان کارکرد سیستم‌های تهویه مطبوع را تشکیل می‌دهد.

طراحی مدولار و کمپرسورهای اسکرال به CHIGO CLS-F30CW/ZR1 اجازه می‌دهند که با خاموش کردن برخی کمپرسورها و کارکرد کمپرسورهای باقیمانده در شرایط نزدیک به راندمان طراحی، IPLV بالایی کسب کند. راندمان IPLV به طور مستقیم بر هزینه‌های عملیاتی سالانه تأثیر می‌گذارد.

مزایا، معایب و محدودیت‌های چیلر اسکرال مدولار هوا خنک چیگو 30 تن مدل CLS-F30CW/ZR1

برای تصمیم‌گیری مهندسی، باید توازن بین نقاط قوت و ضعف دستگاه مورد بررسی قرار گیرد:

مزایا چیلر اسکرال مدولار هوا خنک چیگو 30 تن مدل CLS-F30CW/ZR1:

1. راندمان انرژی بالا (نسبت به ظرفیت): به واسطه تکنولوژی اسکرال و مبرد R410A.
2. قابلیت نصب آسان‌تر: به دلیل ماهیت هوا خنک، نیاز به برج خنک‌کننده (Cooling Tower) و سیستم‌های پیچیده آبرسانی ندارد.
3. نگهداری ساده‌تر: اجزای داخلی کمتر و دسترسی مناسب‌تر در مدل‌های ماژولار.
4. مناسب برای مکان‌های با محدودیت فضا: به دلیل حجم اشغال کمتر نسبت به چیلرهای تراکمی آب خنک هم‌ظرفیت.

معایب و محدودیت‌های چیلر اسکرال مدولار هوا خنک چیگو 30 تن مدل CLS-F30CW/ZR1:

1. حساسیت به دمای محیط: راندمان چیلرهای هوا خنک با افزایش دمای محیط کندانسینگ (هوای بیرون) به شدت افت می‌کند و ظرفیت اسمی در دمای بالاتر از 40 درجه سانتی‌گراد قابل تضمین نیست.
2. نویز (صدای فن): با وجود صدای کم کمپرسور، صدای فن‌های کندانسور می‌تواند در مناطق حساس به نویز، نیازمند ملاحظات آکوستیکی باشد.
3. بازده تبرید کمتر در مناطق گرمسیری: در مقایسه با چیلرهای آب خنک، ظرفیت اسمی 30 تن در دمای محیط بالا (مثلاً بالای 45 درجه سانتی‌گراد) کاهش چشمگیری خواهد داشت.

راهنمای خرید چیلر اسکرال مدولار هوا خنک چیگو 30 تن مدل CLS-F30CW/ZR1

خرید یک چیلر چیگو صرفاً بر اساس ظرفیت اسمی، اشتباهی رایج است. مهندسان باید نکات زیر را مد نظر قرار دهند:

1. بررسی ظرفیت در شرایط واقعی منطقه (Design Condition): ظرفیت دستگاه باید بر اساس دمای طراحی بیشینه محیط (مثلاً 40 درجه سانتی‌گراد در تهران) محاسبه شود، نه صرفاً دمای استاندارد 35 درجه. اگر کاهش ظرفیت محسوس بود، باید ظرفیت اسمی بالاتری خریداری شود.
2. تأیید استاندارد کمپرسور: اطمینان از اینکه کمپرسورهای استفاده شده (معمولاً کوپلند، پاناسونیک یا مشابه) دارای گارانتی معتبر و قطعات یدکی در بازار ایران باشند.
3. نوع اواپراتور: اطمینان از کیفیت جوشکاری و ضخامت ورق در مبدل اواپراتور، مخصوصاً برای آب‌های دارای سختی بالا.
4. سیستم کنترل: بررسی سازگاری کنترلر با پروتکل‌های ارتباطی BMS ساختمان برای یکپارچه‌سازی هوشمند.

عوامل مؤثر بر قیمت چیلر اسکرال مدولار هوا خنک چیگو 30 تن مدل CLS-F30CW/ZR1 در بازار ایران

قیمت چیلر اسکرال مدولار هوا خنک چیگو 30 تن مدل CLS-F30CW/ZR1 تحت تأثیر عوامل متعددی است که باید هنگام استعلام قیمت لحاظ شوند:

1. نرخ ارز و تعرفه‌های گمرکی: از آنجایی که این دستگاه وارداتی است، نوسانات نرخ دلار و یورو مستقیماً بر قیمت ریالی تأثیر می‌گذارد.
2. پکیج فروش و خدمات پس از فروش: قیمت نهایی شامل هزینه نصب، راه‌اندازی و طول دوره گارانتی تأمین‌کننده داخلی است. گارانتی معتبر (به ویژه برای کمپرسورها) ارزش افزوده قابل توجهی دارد.
3. سفارشی‌سازی (Customization): اگر دستگاه با ولتاژ خاص یا سیستم‌های کنترلی سفارشی سفارش داده شود، قیمت افزایش می‌یابد.
4. تجهیزات جانبی: مواردی مانند دمپرهای لرزش‌گیر، تجهیزات ضد خوردگی و پمپ‌های سیرکولاسیون تأثیر مستقیم بر فاکتور نهایی دارند.

نکات افزایش طول عمر و نگهداری

نگهداری صحیح، کلید حفظ راندمان و طول عمر کمپرسورهای اسکرال است.

1. تمیزی کندانسور: کثیف بودن فین‌های کندانسور، باعث افزایش دمای کاری و کاهش راندمان و فشار بر کمپرسور می‌شود. تمیزکاری دوره‌ای با کارواش فشار پایین ضروری است.
2. کیفیت سیال (آب سرد): کنترل سختی و pH آب در اواپراتور (در صورت استفاده از سیستم باز) برای جلوگیری از خوردگی و رسوب‌گذاری ضروری است.
3. کنترل ولتاژ ورودی: کمپرسورهای اسکرال به نوسانات ولتاژ (به ویژه ولتاژ فازهای سه‌گانه) بسیار حساس هستند. استفاده از محافظ ولتاژ یا ترانس اتوماتیک توصیه می‌شود.
4. کنترل سطح مبرد: بررسی دوره‌ای نشتی مبرد با استفاده از دستگاه‌های تست، برای اطمینان از حفظ ظرفیت اسمی.

اصول نصب استاندارد چیلر اسکرال مدولار هوا خنک چیگو 30 تن مدل CLS-F30CW/ZR1

نصب غیر استاندارد یکی از دلایل اصلی خرابی‌های زودرس در چیلرهای هوا خنک است:

1. بستر نصب (Foundation): دستگاه باید بر روی سطح کاملاً تراز و مستحکم نصب شود تا ارتعاشات به حداقل برسد. استفاده از پایه‌های لرزه‌گیر الاستومری یا فنری تحت شاسی ضروری است.
2. فضای اطراف فن‌ها: باید فضای کافی در بالای دستگاه برای خروج مطلوب هوای گرم از کندانسورها وجود داشته باشد. انسداد جریان هوا منجر به عملکرد غیر استاندارد می‌شود.
3. لوله‌کشی مبرد: حداقل فاصله مجاز بین اواپراتور و کندانسور (در صورت جداسازی) باید رعایت شود و از اتصالات با کیفیت استفاده گردد تا از نشتی جلوگیری شود.
4. اتصالات الکتریکی: سیم‌کشی باید بر اساس آمپر کامل بار کمپرسورها انجام شده و حفاظت‌های لازم (فیوز، کنتاکتور و رله‌های حرارتی) نصب شوند.

جدول خطاهای رایج چیلر اسکرال مدولار هوا خنک چیگو 30 تن مدل CLS-F30CW/ZR1 و دلایل آن‌ها (مبتنی بر کد خطا)

نکات مهم بهره‌برداری (خیلی مهم برای CLS‑F30CW/ZR1)

• استفاده الزامی از استابلایزر سه فاز صنعتی ۲۰–۳۰ kVA
• شستشوی کندانسور حداقل هر ۳ ماه
• ثبت کد خطا قبل از ریست کردن دستگاه
• ریست مکرر بدون رفع علت = آسیب جدی کمپرسور
• بیشترین خطاهای واقعی: HP، Phase Error، Flow Error

جمع‌بندی و نتیجه‌گیری فنی و اقتصادی

چیلر اسکرال مدولار هوا خنک چیگو 30 تن مدل CLS-F30CW/ZR1 یک انتخاب مهندسی هوشمندانه برای کاربردهایی است که نیاز به انعطاف‌پذیری بار، نصب نسبتاً ساده (بدون برج خنک‌کننده) و راندمان مناسب دارند.

نتیجه‌گیری فنی: راندمان COP در محدوده قابل قبول 3.2 تا 3.6، به دلیل استفاده از تکنولوژی اسکرال و مبرد R410A، تضمین شده است. با این حال، طراحان باید به محدودیت‌های عملکردی ذاتی چیلرهای هوا خنک در مناطق با گرمای شدید توجه کنند و ظرفیت را با در نظر گرفتن دمای محیط واقعی طراحی نمایند.

نتیجه‌گیری اقتصادی: اگرچه هزینه اولیه خرید ممکن است به دلیل وارداتی بودن، نسبت به برندهای داخلی بالاتر باشد، اما به دلیل IPLV بالا و هزینه‌های نگهداری پایین‌تر (نسبت به چیلرهای آب خنک که درگیر هزینه‌های برج، پمپ و مواد شیمیایی آب هستند)، هزینه کل مالکیت (TCO) در بلندمدت می‌تواند رقابتی و مطلوب باشد. انتخاب این مدل، مستلزم اطمینان از توانایی تیم نصب و سرویس در تأمین‌کننده جهت پشتیبانی فنی مستمر است.
