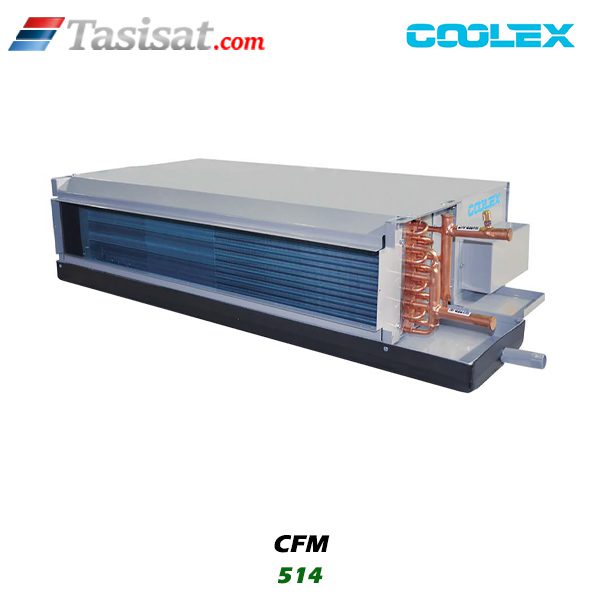

فن کوئل سقفی توکار 514 CFM کولکس مدل FCL-05 از خط تولید فن کوئل‌های سقفی توکار کولکس، بالاترین دبی هوای خروجی اسمی ۵۱۴ فوت مکعب در دقیقه (CFM) را ارائه می‌دهد. این ظرفیت بالا، این دستگاه را به گزینه‌ای ایده‌آل برای تهویه مطبوع مکان‌های تجاری گسترده، سالن‌های کنفرانس بزرگ، لابی‌های لوکس و فضاهای اداری با تعداد افراد زیاد تبدیل می‌کند، جایی که حفظ زیبایی بصری و مخفی بودن تجهیزات تهویه اهمیت حیاتی دارد.

مشخصات فنی و قابلیت‌های پیشرفته FCL-05

برای دستیابی به دبی هوای ۵۱۴ CFM، مهندسی داخلی FCL-05 باید به طور قابل ملاحظه‌ای قوی‌تر از مدل‌های سری پایین‌تر باشد، به ویژه در بخش موتور فن و طراحی کویل.

قابلیت‌های ویژه:

فن کویل کولکس مدل FCL-05 معمولاً از کنترل‌های پیشرفته‌تری پشتیبانی می‌کند. این دستگاه قابلیت اتصال به سیستم‌های مدیریت ساختمان (BMS) از طریق پروتکل‌های استاندارد (مانند BACnet یا Modbus) را دارد که امکان پایش دقیق عملکرد فن، دما و وضعیت خطا را فراهم می‌آورد.

عملکرد و همگن‌سازی دما در فضاهای بزرگ

عملکرد فن کوئل سقفی توکار 514 CFM کولکس مدل FCL-05 فراتر از صرفاً خنک کردن یا گرم کردن است؛ این دستگاه به مهندسی توزیع هوا (Air Distribution Engineering) وابسته است.

غلبه بر اینرسی حرارتی فضا:

فضاهای بزرگ دارای اینرسی حرارتی بالا هستند؛ یعنی مدت زمان بیشتری طول می‌کشد تا دما در کل حجم اتاق یکنواخت شود. CFM بالا به این دستگاه این قابلیت را می‌دهد که:

1. کاهش زمان پاسخگویی (Response Time): در لحظه شروع کارکرد (Start-up)، حجم زیادی از هوای مطبوع را به سرعت وارد فضا می‌کند.
2. پوشش گسترده: توانایی پرتاب هوا (Throw) تا فواصل قابل توجه، به این معنی است که تنها با یک یا دو واحد FCL-05 می‌توان مساحت وسیعی را پوشش داد و از نصب چندین واحد کوچک‌تر که ظاهر فضا را مختل می‌کنند، اجتناب کرد.

نقش در کانال‌کشی (Ducting):

اگرچه اغلب به صورت “بدون کانال” نصب می‌شود، اما به دلیل ظرفیت بالای فن سانتریفیوژ، FCL-05 توانایی خوبی برای کار با کانال‌های کوتاه و کم‌مقاومت دارد. این کانال‌ها برای هدایت هوا به زوایایی که دریچه اصلی به آن نمی‌رسد، استفاده می‌شوند. محاسبات باید شامل افت فشار استاتیکی کانال، زانویی‌ها و دریچه‌های نصب شده باشد تا ظرفیت واقعی نزدیک به ۵۱۴ CFM حفظ شود.

مزایا و معایب کلیدی فن کوئل سقفی توکار 514 CFM کولکس مدل FCL-05

راهنمای خرید و عوامل مؤثر بر قیمت‌گذاری فن کوئل سقفی توکار 514 CFM کولکس مدل FCL-05

هنگام خرید FCL-05، تمرکز باید بر روی تطابق دقیق ظرفیت واقعی (BTU/h محاسبه شده بر اساس شرایط طراحی منطقه) با توانایی دستگاه باشد.

عوامل مؤثر بر نهایی شدن قیمت:

1. تعداد ردیف کویل (Coil Rows): اگر پروژه شما نیازمند گرمایش قوی است، سفارش مدل با کویل چهار ردیفه (۴-Row) قیمت را به طور قابل توجهی افزایش می‌دهد اما عملکرد گرمایشی را بهبود می‌بخشد.
2. نوع کنترلر (Thermostat): استفاده از ترموستات‌های پیشرفته با قابلیت برنامه‌ریزی و ارتباط با BMS، قیمت را بالا می‌برد اما امکان مدیریت انرژی دقیق‌تری فراهم می‌کند.
3. نوع پمپ تخلیه درین: انتخاب پمپ‌های درین با ظرفیت بالا (برای تضمین تخلیه ۵۱۴ CFM در شرایط بحرانی رطوبت) یا پمپ‌های سایلنت، عامل مهمی در قیمت نهایی است.
4. ضخامت عایق‌کاری: عایق‌کاری داخلی بدنه فن کویل (برای جلوگیری از هدررفت انرژی و جلوگیری از میعان روی سطوح خارجی بدنه) در مدل‌های باکیفیت، قیمت را تحت تأثیر قرار می‌دهد.

توصیه خرید: هرگز FCL-05 را تنها بر اساس CFM انتخاب نکنید؛ حتماً به ظرفیت سرمایشی (Capacity in Tons یا BTU/h) که توسط مهندس محاسبه شده، توجه کنید. خرید بیش از حد ظرفیت (Oversizing) باعث افزایش نویز و کاهش طول عمر مفید دستگاه می‌شود.

افزایش نگهداری و طول عمر دستگاه (Maintenance & Longevity)

به دلیل ظرفیت و پیچیدگی بیشتر، نگهداری فن کویل سقفی توکار کولکس باید جامع‌تر باشد تا از خرابی‌های پرهزینه جلوگیری شود.

پروتکل‌های کلیدی نگهداری:

1. بازرسی و تنظیم دوره فن: موتورهای قوی‌تر به دلیل استهلاک بالاتر در کارکرد مداوم، نیاز به بازرسی دوره‌ای بلبرینگ‌ها دارند. در سرویس‌های سالانه، باید میزان ارتعاشات (Vibration Analysis) فن و عدم نیاز به تعویض بلبرینگ‌ها بررسی شود.
2. شستشوی کویل تخصصی: به دلیل سطح بزرگتر کویل‌های ۴ ردیفه، تمیز کردن باید توسط مواد شیمیایی با قدرت نفوذ بالا انجام شود تا تمامی فین‌ها عاری از گرد و غبار شوند.
3. مدیریت سیستم تخلیه میعانات: این حیاتی‌ترین بخش است. حداقل هر سه ماه، سینی درین باید با آب پرفشار شستشو داده شود و مسیر لوله درین از نظر گرفتگی چک شود. در صورت استفاده از پمپ، عملکرد پمپ باید به صورت دستی تست شود.
4. بازرسی عایق‌بندی لوله‌ها: در این مدل‌ها، لوله‌های آب ورودی و خروجی به دلیل اختلاف دمای زیاد با هوای داخل سقف کاذب، پتانسیل بالایی برای میعان زدگی دارند. بررسی پارگی یا ضعیف شدن عایق اطراف کویل و لوله‌کشی بسیار مهم است.

نصب، سرویس و خطاهای رایج

نکات حیاتی در نصب:

1. تکیه‌گاه محکم: به دلیل وزن بیشتر دستگاه (ناشی از کویل بزرگتر و موتور قوی‌تر)، نقاط تکیه‌گاه در سقف کاذب باید تقویت شوند تا وزن دستگاه به طور ایمن توزیع شود و از لرزش‌های ساختاری جلوگیری شود.
2. ایزوله‌سازی صدا در مسیر کانال: اگر از کانال برای توزیع استفاده می‌شود، نصب اتصالات انعطاف‌پذیر (Flex Duct) در فاصله کوتاهی پس از خروج هوا از یونیت، برای جلوگیری از انتقال مستقیم نویز فن به کانال ضروری است.
3. محل قرارگیری دریچه‌ها: محاسبه فاصله دریچه‌ها از فن باید به نحوی باشد که هوا به صورت گردابی وارد سقف نشود و توزیع یکنواخت حاصل شود (معمولاً فاصله دریچه برگشت از دریچه رفت باید بیشتر از یک سوم طول اتاق باشد).

خطاهای رایج و راه‌حل‌ها:

نتیجه‌گیری نهایی

فن کوئل سقفی توکار 514 CFM کولکس مدل FCL-05 یک واحد قدرتمند و کم‌تظاهر است که برای ارائه آسایش حرارتی در محیط‌های تجاری بزرگ طراحی شده است. توانایی آن در جابجایی حجم عظیم هوا، آن را به یک راه‌حل مرکزی و پنهان تبدیل می‌کند. موفقیت در استفاده از این دستگاه مستقیماً به کیفیت نصب اولیه (به ویژه تراز بودن و تخلیه میعانات) و تعهد به سرویس‌های دوره‌ای پیشگیرانه (به ویژه تمیزکاری کویل‌های بزرگ) وابسته است. این مدل، سرمایه‌گذاری‌ای بر روی عملکرد بی‌نقص در فضاهای وسیع است، به شرطی که ملاحظات مهندسی دقیق در مراحل طراحی و نگهداری رعایت شود.
