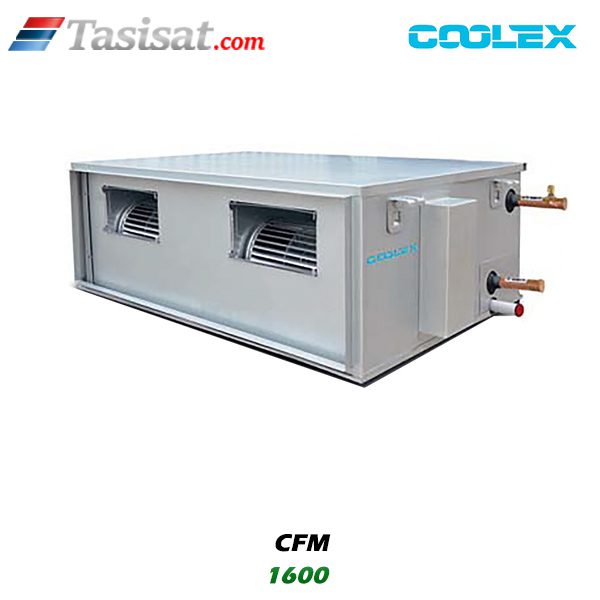

فن کوئل کانالی 1600 CFM کولکس مدل FCL 16

فن کوئل کانالی 1600 CFM کولکس مدل FCL 16

فن کویل کانالی (Ducted Fan Coil Unit) به عنوان یکی از اجزای کلیدی سیستم‌های تهویه مطبوع مرکزی، وظیفه توزیع هوای مطبوع (سرد یا گرم) را در فضاهای بزرگ و مجزا از طریق کانال‌کشی فراهم می‌کند. مدل FCL 1600 CFM از برند کولکس (Coollex) با ظرفیت هوادهی ۱۶۰۰ فوت مکعب بر دقیقه (CFM)، یک راه‌حل قدرتمند برای فضاهای تجاری متوسط، اداری و ویلاهایی با نیاز به توزیع یکنواخت هوا است. این راهنما به بررسی دقیق مشخصات، عملکرد، نکات خرید و نگهداری این دستگاه می‌پردازد.

مشخصات فنی و قابلیت‌ها فن کوئل کانالی 1600 CFM کولکس مدل FCL 16

• ظرفیت هوادهی: ۱۶۰۰ CFM (حدود ۲۷۲۰ متر مکعب بر ساعت). این ظرفیت برای پوشش مساحت‌های بزرگتر نسبت به مدل‌های سقفی یا کاستی مناسب است.
• نوع نصب: کانالی (Hidden/Ducted). مزیت اصلی این نوع نصب، پنهان بودن یونیت اصلی در سقف کاذب و توزیع هوا از طریق دریچه‌های تزریق (Supply) و برگشت (Return) است که زیبایی بصری فضا را حفظ می‌کند.
• سرمایش و گرمایش: عملکرد دو منظوره (Heating & Cooling) با استفاده از کویل‌های آب سرد و گرم (معمولاً دو لوله یا چهار لوله).
• الکتروموتور و فن: معمولاً از موتورهای سانتریفیوژ با قابلیت تنظیم دور (معمولاً در سه سطح کند، متوسط و تند) بهره می‌برد که امکان بالانس بین ظرفیت هوادهی و سطح صدای مطلوب را فراهم می‌کند.
• کویل حرارتی: استفاده از کویل‌های فین‌دار مسی با لوله‌های برنجی یا مسی برای تبادل حرارتی بهینه. تعداد ردیف‌ها (Rows) در کویل بر ظرفیت تبادل حرارت تأثیر مستقیم دارد.
• فیلتراسیون: مجهز به فیلتر قابل شستشو (معمولاً G3 یا G4) جهت جلوگیری از نشستن گرد و غبار بر روی کویل و حفظ کیفیت هوای ورودی.
• بدنه و عایق‌کاری: بدنه فلزی مستحکم با پوشش رنگ پودری الکترواستاتیک و عایق‌بندی داخلی از جنس فوم الاستومری برای جلوگیری از اتلاف انرژی و جلوگیری از تشکیل میعان (Condensation) بر روی بدنه.
• ابعاد و وزن: به دلیل تجهیز به کویل‌ها، فن و الکتروموتور، ابعاد نسبتاً بزرگتری نسبت به سایر یونیت‌ها دارد و نیازمند فضای مناسب در سقف کاذب است.

عملکرد و اصول کارکرد فن کوئل کانالی 1600 CFM کولکس مدل FCL 16

فن کوئل کانالی کولکس با هدایت آب سرد یا گرم از چیلر یا بویلر مرکزی به داخل کویل، وظیفه اصلی خود را انجام می‌دهد.

1. مکش هوا: فن سانتریفیوژ، هوای محیط را از طریق دریچه برگشت (Return Plenum) به داخل دستگاه می‌کشد.
2. فیلتراسیون: هوای ورودی از فیلتر عبور کرده و ذرات معلق آن گرفته می‌شود.
3. تبادل حرارتی: هوا با عبور از روی کویل‌های تبادل حرارت، دمای خود را تغییر می‌دهد (سرد یا گرم می‌شود).
4. توزیع هوا: فن، هوای مطبوع را با فشار مناسب به سمت کانال‌های اصلی و فرعی هدایت کرده و از طریق دریچه‌های دیواری یا سقفی به فضای مورد نظر تزریق می‌کند.

قابلیت تنظیم سرعت فن (Manual/Automatic) امکان کنترل دقیق جریان هوا و صدای دستگاه را فراهم می‌آورد.

موارد مثبت فن کوئل کانالی 1600 CFM کولکس مدل FCL 16

1. زیبایی و پنهان بودن: نصب کاملاً مخفی در سقف کاذب، زیبایی معماری فضا را حفظ می‌کند.
2. توزیع یکنواخت هوا: قابلیت کانال‌کشی امکان توزیع هوای مطبوع به چندین منطقه مجزا از یک دستگاه واحد را می‌دهد.
3. کنترل منطقه‌ای: امکان ایجاد زون‌های مختلف در صورت استفاده از دمپرهای برقی و ترموستات‌های مجزا برای هر دریچه تزریق.
4. انعطاف‌پذیری بالا: مناسب برای ساختمان‌هایی که سقف کاذب کافی دارند و نیازمند تطبیق‌پذیری در مسیر هوادهی هستند.

موارد منفی فن کوئل کانالی 1600 CFM کولکس مدل FCL 16

1. نیاز به فضا: احتیاج به فضای کافی در سقف کاذب برای نصب یونیت و مسیر کانال‌کشی که در ساختمان‌های با ارتفاع سقف کم محدودیت ایجاد می‌کند.
2. پیچیدگی نصب: نصب، عایق‌بندی کانال‌ها و هدروم کانال‌کشی نیازمند مهندسی دقیق‌تر نسبت به مدل‌های مستقیم نصب (مانند کاستی) است.
3. دسترسی محدود: دسترسی جهت سرویس و تمیز کردن کویل و فیلتر، معمولاً از طریق دریچه‌های بازدید (Access Panel) انجام می‌شود که ممکن است کمی دشوارتر باشد.

راهنمای خرید و عوامل مؤثر بر قیمت فن کوئل کانالی 1600 CFM کولکس مدل FCL 16

هنگام خرید فن کوئل کانالی 1600 CFM کولکس مدل FCL 16، باید به عوامل زیر توجه کرد:

• نوع کویل: سیستم‌های چهار لوله (سرمایش و گرمایش مستقل) گران‌تر از دو لوله هستند. تعداد ردیف کویل (مثلاً ۳ ردیف سرمایش و ۲ ردیف گرمایش) بر ظرفیت تبرید نهایی تأثیر می‌گذارد.
• نوع موتور: موتورهای DC (اینورتر) مصرف برق کمتری دارند و صدایشان کمتر است اما قیمت اولیه بالاتری دارند. موتورهای AC متداول‌تر و ارزان‌ترند.
• کیفیت فین و لوله‌ها: ضخامت لوله‌ها و جنس فین‌ها (آلومینیومی یا مسی) بر دوام و بازدهی تبادل حرارت اثر می‌گذارد.
• برند و خدمات پس از فروش: کولکس به عنوان یک برند معتبر، پشتیبانی قطعات یدکی را تضمین می‌کند که در قیمت نهایی لحاظ می‌شود.
• نوع فن: فن‌های با کیفیت معمولاً از جنس گالوانیزه با طراحی ایرودینامیک برای کمترین صدا استفاده می‌کنند.

نصب، سرویس و نگهداری فن کوئل کانالی 1600 CFM کولکس مدل FCL 16

نصب:

1. محل نصب: باید در محلی در سقف کاذب نصب شود که دسترسی برای باز کردن پنل سرویس از کف میسر باشد.
2. تراز بودن: فن کویل کولکس باید کاملاً تراز نصب شود تا آب تخلیه شده از سینی درین به درستی تخلیه گردد.
3. اتصالات هیدرولیکی: لوله‌کشی آب به کویل‌ها باید با شیرآلات مناسب و اتصالات استاندارد صورت گیرد.
4. کانال‌کشی: کانال‌های برگشت و رفت باید با استفاده از ورق گالوانیزه مناسب و عایق‌کاری حرارتی و صوتی اجرا شوند. افت فشار کانال‌ها باید توسط محاسبات دقیق تعیین گردد.
5. تغذیه الکتریکی: اتصال به برق سه‌فاز یا تک‌فاز (بسته به مدل موتور) باید توسط متخصص و با فیوز مناسب انجام شود.

سرویس و نگهداری:

• تعویض/شستشوی فیلتر: مهم‌ترین بخش نگهداری است. فیلتر باید حداقل هر ماه یکبار در فصل استفاده سنگین (تابستان و زمستان) بازرسی و در صورت نیاز تمیز یا تعویض شود تا راندمان کاهش نیابد و بوی نامطبوع ایجاد نشود.
• بازرسی سینی درین: تخلیه کندانس و تمیز کردن سینی درین برای جلوگیری از رشد باکتری‌ها و ورود آب به فضای پایین.
• شستشوی کویل: هر سال یک بار، کویل‌ها باید با محلول‌های مخصوص شسته شوند تا رسوبات و گرد و غبار روی فین‌ها حذف شود.
• بررسی بلبرینگ‌ها: چک کردن لرزش و صدای غیرعادی فن کویل و موتور که نشان‌دهنده نیاز به گریس‌کاری یا تعویض بلبرینگ است.

نتیجه‌گیری:

فن کوئل کانالی 1600 CFM کولکس مدل FCL 16 یک انتخاب عالی برای پروژه‌هایی است که نیازمند ظرفیت هوادهی بالا، توزیع مخفی و کنترل متمرکز سیستم تهویه مطبوع هستند. با در نظر گرفتن نکات مربوط به محاسبات کانال‌کشی در مرحله طراحی و اجرای سرویس‌های دوره‌ای منظم، می‌توان از حداکثر بازدهی و طول عمر این دستگاه بهره‌مند شد. انتخاب دقیق بر اساس ظرفیت بار حرارتی و برودتی فضا، کلید اصلی موفقیت در استفاده از این تجهیز پیشرفته است.
