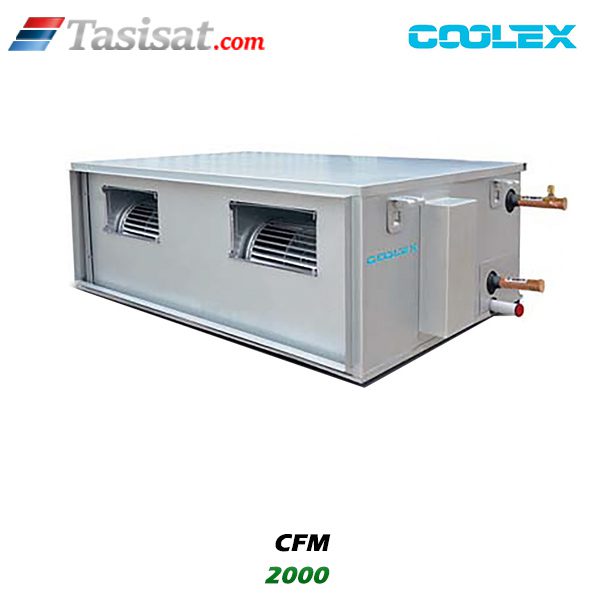

فن کوئل کانالی 2000 CFM کولکس مدل FCL 20

فن کوئل‌های کانالی (Ducted Fan Coils) یکی از اجزای حیاتی سیستم‌های تهویه مطبوع مرکزی، به‌ویژه در ساختمان‌های تجاری، اداری و ویلایی بزرگ هستند. مدل FCL 20 از برند کولکس (Coolax)، با ظرفیت ۲۰۰۰ فوت مکعب در دقیقه (CFM)، به دلیل ویژگی‌های فنی و طراحی مناسب برای کانال‌کشی، مورد توجه زیادی قرار گرفته است.

مشخصات فنی و قابلیت‌ها فن کوئل کانالی 2000 CFM کولکس مدل FCL 20

فن کوئل کانالی 2000 CFM کولکس مدل FCL 20 یک دستگاه تبادل حرارتی است که برای سرمایش و گرمایش فضاهای بزرگ طراحی شده و هوای محیط را از طریق کانال‌های توزیع، به گردش در می‌آورد.

قابلیت‌های کلیدی:

1. هوادهی کانالی: توانایی تأمین هوای مطبوع به چندین نقطه مجزا از طریق شبکه کانال‌کشی.
2. عملکرد کم‌صدا: طراحی فن کویل و عایق‌بندی پیشرفته برای کاهش نویز در محیط نصب و محیط تحت پوشش.
3. دقت کنترل دما: امکان ترکیب با ترموستات‌های دقیق برای حفظ دمای آسایش.

عملکرد و نحوه کارکرد فن کوئل کانالی 2000 CFM کولکس مدل FCL 20

عملکرد اصلی فن کوئل کانالی 2000 CFM کولکس مدل FCL 20 بر پایه تبادل حرارت بین مبرد (آب سرد یا آب گرم) جاری در کویل و هوای دمیده شده توسط فن استوار است.

1. سرمایش: آب سرد از چیلر وارد کویل مسی-آلومینیومی می‌شود. فن، هوای اتاق را مکش کرده و از روی کویل عبور می‌دهد. با کاهش دمای هوا و تقطیر رطوبت روی کویل (کندانس)، هوای خنک و خشک از طریق کانال‌های توزیع به فضا دمیده می‌شود. میعانات در سینی جمع‌آوری و تخلیه می‌شوند.
2. گرمایش: آب گرم (از بویلر یا پکیج) در کویل جریان می‌یابد و هوای عبوری از آن گرم شده و به فضا بازگردانده می‌شود.
3. کنترل ظرفیت: با استفاده از دمپرها در کانال یا کنترل دور فن، دبی هوا و در نتیجه ظرفیت تبادل حرارت تنظیم می‌شود.

موارد مثبت فن کوئل کانالی 2000 CFM کولکس مدل FCL 20

• پوشش فضای وسیع: ظرفیت ۲۰۰۰ CFM آن را برای فضاهای متوسط تا بزرگ اداری، فروشگاه‌ها و سالن‌ها ایده‌آل می‌سازد.
• توزیع یکنواخت: برخلاف یونیت‌های دیواری، توزیع هوا از طریق کانال‌ها بسیار یکنواخت‌تر است و نقاط سرد یا گرم (Hot/Cold Spots) کمتری ایجاد می‌شود.
• زیبایی بصری: دستگاه کاملاً مخفی در سقف کاذب یا فضاهای فنی نصب می‌شود و تأثیری بر دکوراسیون داخلی ندارد.
• کیفیت ساخت کولکس: استفاده از قطعات استاندارد و بدنه مقاوم، دوام بالایی را تضمین می‌کند.

موارد منفی فن کوئل کانالی 2000 CFM کولکس مدل FCL 20

• نیاز به کانال‌کشی: هزینه اولیه نصب شامل طراحی، خرید و اجرای شبکه کانال‌ها، عایق‌کاری و دریچه‌ها بسیار بالاست.
• افت فشار استاتیکی: اگر کانال‌کشی طولانی، پرپیچ‌وخم یا دارای فیلترهای مسدود باشد، افت فشار قابل توجهی ایجاد شده و عملکرد فن کاهش می‌یابد.
• نیاز به فضای تأسیساتی: مدل‌های کانالی فضای زیادی در سقف کاذب اشغال می‌کنند.
• سرویس دشوارتر: دسترسی به فن، کویل و سینی درین برای سرویس دوره‌ای نیازمند باز کردن دریچه‌های دسترسی است.

راهنمای خرید و عوامل مؤثر بر قیمت فن کوئل کانالی 2000 CFM کولکس مدل FCL 20

انتخاب فن کوئل کولکس مناسب تنها به ظرفیت اسمی (CFM) ختم نمی‌شود.

عوامل مؤثر بر قیمت FCL 20:

1. نوع کویل: مدل‌های دو لوله (فقط سرمایش/گرمایش یا سرمایش/گرمایش ملایم) ارزان‌تر از مدل‌های چهار لوله (سرمایش و گرمایش همزمان با دو جریان مجزا) هستند.
2. کیفیت فن و الکتروموتور: استفاده از موتورهای کم‌مصرف با بلبرینگ‌های باکیفیت (مانند الکتروموتورهای EC یا بلبرینگ‌های مهر و موم شده) قیمت را افزایش می‌دهد اما هزینه نگهداری را کاهش می‌دهد.
3. جنس و ضخامت عایق: عایق‌کاری بهتر، مصرف انرژی را در طول زمان کاهش داده و قیمت اولیه را بالا می‌برد.
4. برند و خدمات پس از فروش: مدل‌های کولکس به دلیل پشتیبانی در بازار ایران، قیمت منطقی دارند اما قیمت نهایی تحت تأثیر گارانتی و خدمات شرکت تأمین‌کننده است.

نکات حیاتی در خرید:

• تطابق با بار حرارتی: ظرفیت ۲۰۰۰ CFM باید دقیقاً بر اساس محاسبات بار حرارتی فضا (با در نظر گرفتن متراژ، ارتفاع سقف، میزان عایق‌بندی، تعداد پنجره‌ها و بار حرارتی داخلی) انتخاب شود. انتخاب ظرفیت کمتر به معنی کارکرد مداوم و استهلاک بالا است.
• بررسی افت فشار استاتیکی مجاز: حتماً میزان افت فشار استاتیکی که فن دستگاه می‌تواند در برابر آن کار کند (مثلاً تا ۵۰ یا ۱۰۰ پاسکال) را با محاسبات مقاومت شبکه کانالی خود مقایسه کنید.

افزایش نگهداری و طول عمر فن کوئل کانالی 2000 CFM کولکس مدل FCL 20

طول عمر فن کوئل کانالی کولکس مستقیماً به سرویس‌دهی منظم بستگی دارد.

1. تمیزکاری فیلترها: مهم‌ترین عامل نگهداری، تمیز کردن یا تعویض دوره‌ای فیلترهای هوا (معمولاً فیلترهای سلولزی یا فلت) است. کثیفی فیلترها باعث کاهش جریان هوا، یخ‌زدگی کویل و افزایش فشار بر فن می‌شود.
2. شستشوی کویل: کویل‌ها باید سالی یک بار (در پایان فصل استفاده) با محلول‌های مخصوص شسته شوند تا بازدهی تبادل حرارت حفظ شود.
3. بازرسی درین: اطمینان حاصل کنید که سینی تخلیه میعانات و لوله درین آن همیشه تمیز، عاری از جلبک و با شیب مناسب به سمت خروجی باشد تا خطر نشت آب در سقف کاذب از بین برود.
4. روغن‌کاری (در صورت لزوم): در مدل‌های قدیمی‌تر، چک کردن بلبرینگ‌های موتور فن و در صورت نیاز روغن‌کاری، عمر موتور را افزایش می‌دهد.

نصب و راه‌اندازی فن کوئل کانالی 2000 CFM کولکس مدل FCL 20

نصب مدل کانالی نیازمند دقت مهندسی است.

1. مکان‌یابی: دستگاه باید در مکانی نصب شود که دسترسی مناسبی برای سرویس (دریچه دسترسی در سقف) داشته باشد و نزدیک‌ترین مسیر ممکن به رایزرهای اصلی آب سرد/گرم و سیم‌کشی برق باشد.
2. تراز بودن: نصب باید کاملاً تراز باشد تا سینی درین به درستی آب را تخلیه کند.
3. اتصالات هیدرولیکی: اتصالات لوله‌های آب ورودی و خروجی کویل باید با شیرآلات مناسب (شیر رفت و برگشت و شیر تخلیه هوا) و اتصالات استاندارد انجام شود.
4. کانال‌کشی: طراحی کانال‌ها باید با در نظر گرفتن دبی مورد نیاز هر شاخه، حداقل افت فشار، و استفاده از دمپرهای تنظیم در ابتدا و انتها انجام شود. استفاده از فلکسیبل در نقاط اتصال به فن کوئل برای جلوگیری از انتقال لرزش و صدا ضروری است.

خطاهای رایج و عیب‌یابی

نتیجه‌گیری

فن کوئل کانالی 2000 CFM کولکس مدل FCL 20 یک انتخاب قدرتمند برای تهویه مطبوع فضاهای با نیاز جریان هوای بالا محسوب می‌شود. مزایای اصلی آن شامل توزیع یکنواخت هوا و مخفی بودن در دکوراسیون است. با این حال، موفقیت در استفاده از این سیستم وابسته به سرمایه‌گذاری اولیه صحیح در طراحی و اجرای کانال‌کشی و همچنین رعایت دقیق برنامه سرویس و نگهداری دوره‌ای است. اگر تأسیسات جانبی (چیلر/بویلر) و کانال‌ها به درستی طراحی و نگهداری شوند، این دستگاه سال‌ها بازدهی مطلوبی را ارائه خواهد داد.
