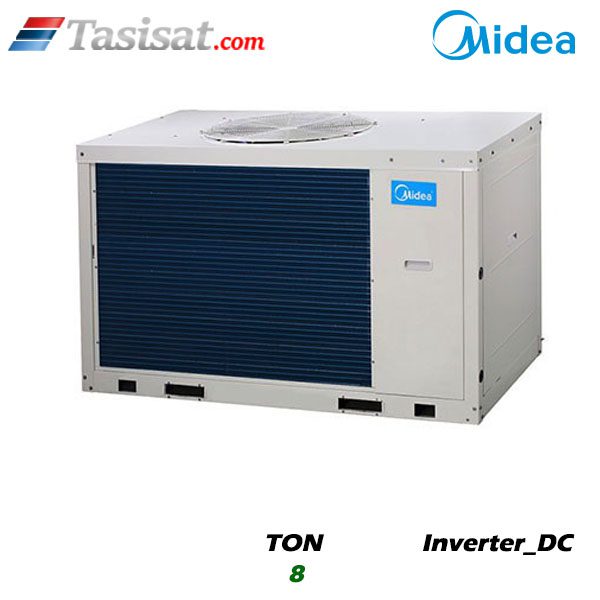

مینی چیلر میدیا 8 تن تراکمی هوا خنک DC اینورتر مدل EMC-SU30-RN1L

مینی چیلر میدیا 8 تن تراکمی هوا خنک DC اینورتر مدل EMC-SU30-RN1L

مینی چیلرها (Mini Chillers) به عنوان سیستم‌های تبرید تراکمی هواخنک، نقش حیاتی در تأمین سرمایش فضاهای تجاری کوچک، ویلاها، مراکز داده کم‌ظرفیت و واحدهای مسکونی لوکس ایفا می‌کنند. شرکت میدیا (Midea)، به عنوان یکی از بزرگترین تولیدکنندگان تجهیزات تهویه مطبوع در جهان، با طراحی و تولید سری محصولات DC Inverter، گامی مهم در جهت افزایش بهره‌وری انرژی و کاهش صدای عملیاتی برداشته است.

مینی چیلر میدیا 8 تن تراکمی هوا خنک DC اینورتر مدل EMC-SU30-RN1L، یک نمونه برجسته از این فناوری پیشرفته است. ویژگی کلیدی این دستگاه، استفاده از کمپرسورهای DC اینورتر است که امکان تنظیم دقیق ظرفیت سرمایشی بر اساس بار حرارتی لحظه‌ای محیط را فراهم می‌آورد، که این امر منجر به ضریب عملکرد (COP) بالاتر و مصرف انرژی بهینه می‌شود.

مشخصات فنی مینی چیلر میدیا 8 تن تراکمی هوا خنک DC اینورتر مدل EMC-SU30-RN1L

جدول زیر خلاصه‌ای از مهم‌ترین پارامترهای عملکردی و فیزیکی مینی چیلر میدیا 8 تن مدل EMC-SU30-RN1L را ارائه می‌دهد:

نکات فنی مهم (خلاصه مهندسی)

• حتماً استفاده از استابلایزر سه‌فاز توصیه می‌شود (به‌خصوص در ایران)
• وجود شیر انبساط الکترونیکی (EEV) باعث کنترل دقیق سوپرهیت و کاهش مصرف برق
• اینورتر واقعی ⇒ کاهش استهلاک کمپرسور و حذف استارت‌های مکرر
• مناسب کارکرد دائم (24/7) در سیستم‌های فن‌کویل

قابلیت‌ها و فناوری‌های کلیدی

مینی چیلر میدیا 8 تن تراکمی هوا خنک DC اینورتر مدل EMC-SU30-RN1L بر پایه فناوری‌های نوین تبرید طراحی شده است تا عملکردی پایدار و اقتصادی ارائه دهد:

1. فناوری DC Inverter

قلب این سیستم، کمپرسور با قابلیت اینورتر (Variable Speed Drive – VSD) است. برخلاف چیلرهای میدیا تک سرعته (On/Off)، اینورتر اجازه می‌دهد تا سرعت کمپرسور بر اساس نیاز دقیق سیستم تبرید تنظیم شود.

2. مبدل حرارتی پیشرفته (اواپراتور)

اواپراتور معمولاً از نوع Shell & Tube یا Plate Heat Exchanger (صفحه ای) ساخته می‌شود. در مدل‌های مدرن میدیا، معمولاً از اواپراتورهای صفحه ای به دلیل ضریب انتقال حرارت بالاتر و اشغال فضای کمتر استفاده می‌شود، که بازده تبادل حرارتی بین مبرد و آب را به حداکثر می‌رساند.

3. حفاظت‌های سیستمی جامع

سیستم مجهز به سنسورهای فشار بالا/پایین، سنسور دمای تخلیه کمپرسور، سنسور جریان آب (Flow Switch) و سنسورهای دمای محیط است تا در برابر شرایط عملیاتی خارج از محدوده مجاز محافظت شود.

4. کنترل دقیق دما

کنترلر میکروپروسسوری (MCU) امکان تنظیم دمای آب خروجی را با دقت فراهم می‌کند و این امر برای کاربردهایی که نیاز به پایداری دمایی بالا دارند (مانند برخی فرآیندهای صنعتی یا سرور روم‌ها) حیاتی است.

عملکرد مینی چیلر میدیا 8 تن تراکمی هوا خنک DC اینورتر مدل EMC-SU30-RN1L و بهینه‌سازی انرژی

عملکرد اصلی این دستگاه، جذب حرارت از آبِ برگشتی از سیستم مصرف‌کننده (مانند فن‌کویل‌ها یا هواسازها) از طریق اواپراتور و دفع این حرارت به محیط بیرون از طریق کندانسور است.

چرخه عملکرد:

1. کمپرسور: گاز مبرد با فشار و دمای پایین از اواپراتور مکیده شده، فشرده شده و به حالت گاز داغ پرفشار در می‌آید.
2. کندانسور: گاز پرفشار در کندانسور با جریان هوای محیط خنک شده و به مایع پرفشار تبدیل می‌شود.
3. شیر انبساط الکترونیکی (EEV): مایع پرفشار از طریق EEV، که ورودی کمپرسورهای اینورتر را بهینه می‌کند، به یک مخلوط مایع و بخار با فشار پایین تبدیل می‌شود.
4. اواپراتور: مبرد با جذب حرارت از آب چیلر، مجدداً تبخیر شده و وارد کمپرسور می‌شود.

مزیت اینورتر در بار جزئی:
در یک سیستم معمولی، زمانی که بار حرارتی 50% است، چیلر همچنان با 100% توان کار می‌کند و با تکرار سیکل‌ها به دمای تنظیم شده می‌رسد (تأمین سرمایش با خاموش/روشن شدن مکرر). در مدل EMC-SU30-RN1L، کمپرسور با حدود 50% ظرفیت خود به کار ادامه می‌دهد، که کاهش مصرف برق را به صورت غیرخطی (به دلیل رابطه توان با توان سوم سرعت کمپرسور) به همراه دارد.

مزایا و معایب مینی چیلر میدیا 8 تن تراکمی هوا خنک DC اینورتر مدل EMC-SU30-RN1L

مزایا (Advantages)

1. راندمان انرژی بالا (High Efficiency): ضریب عملکرد فصلی (SEER) بسیار بالاتر نسبت به مدل‌های On/Off به دلیل کنترل دقیق بار.
2. کاهش نوسانات دمایی: کنترل دقیق‌تر دمای آب خروجی، منجر به افزایش عمر تجهیزات مصرف‌کننده می‌شود.
3. صدای عملیاتی پایین: کارکرد در سرعت‌های پایین‌تر کمپرسور و فن در شرایط بار جزئی، سطح نویز را به شدت کاهش می‌دهد.
4. طول عمر بیشتر کمپرسور: حذف استارت‌های مکرر و کارکرد مداوم در محدوده عملیاتی بهینه، استهلاک مکانیکی را کاهش می‌دهد.
5. نصب انعطاف‌پذیر: به دلیل ماهیت هواخنک، نیازی به برج خنک‌کننده (Cooling Tower) نیست، که برای محیط‌های شهری و نصب روی پشت بام ایده‌آل است.

معایب (Disadvantages)

1. پیچیدگی تعمیرات: قطعات اینورتر (درایو کمپرسور) نیاز به تکنسین‌های متخصص برای عیب‌یابی و تعمیر دارند.
2. حساسیت به کیفیت برق: درایوهای اینورتر به نوسانات ولتاژ و هارمونیک‌های شبکه برق حساس هستند؛ لذا استفاده از محافظ‌های ولتاژ توصیه می‌شود.
3. هزینه اولیه بالاتر: فناوری اینورتر معمولاً هزینه خرید اولیه دستگاه را نسبت به مدل‌های ساده افزایش می‌دهد.

راهنمای خرید مینی چیلر میدیا 8 تن تراکمی هوا خنک DC اینورتر مدل EMC-SU30-RN1L و انتخاب ظرفیت

انتخاب ظرفیت صحیح برای چیلر 8 تنی میدیا مستلزم در نظر گرفتن دقیق بار حرارتی واقعی پروژه است.

1. محاسبه بار حرارتی

• انتقال حرارت (Transmission): از طریق دیوارها و سقف.
• تابش خورشیدی (Solar): نفوذ حرارت از طریق پنجره‌ها.
• منابع داخلی (Internal): روشنایی، تجهیزات و افراد.
• هوای تازه (Ventilation): بار حرارتی ناشی از تهویه مطبوع فضای ورودی.

2. ضریب اطمینان (Safety Factor)

همیشه توصیه می‌شود ظرفیت اسمی چیلر (8 تن) را با ضریب اطمینان 10 تا 20 درصد بر اساس محاسبات دقیق بار حرارتی مقایسه کنید. برای پروژه‌هایی که دارای ساعات اوج بار طولانی‌مدت هستند، انتخاب ظرفیت کمی بالاتر (مثلاً 8.5 تا 9 تن معادل) منطقی است تا از کارکرد مداوم کمپرسور با 100% ظرفیت جلوگیری شود.

3. ملاحظات نصب

• فضای گردش هوا: اطمینان از دسترسی کافی هوا به کندانسورها. حداقل فاصله 1 متر از موانع توصیه می‌شود.
• محل نصب: نصب روی سازه مستحکم (مانند سقف یا پایه بتنی) برای جذب ارتعاش.
• لوله کشی: به حداقل رساندن طول و زانویی‌ها در مسیر لوله‌های آب برای کاهش افت فشار هیدرولیکی.

عوامل مؤثر بر قیمت مینی چیلر میدیا 8 تن تراکمی هوا خنک DC اینورتر مدل EMC-SU30-RN1L

قیمت مینی چیلر میدیا 8 تن تراکمی هوا خنک DC اینورتر مدل EMC-SU30-RN1L تحت تأثیر چند عامل اصلی قرار دارد:

1. تکنولوژی اینورتر: هزینه بالاتر کمپرسورهای DC اینورتر و درایوهای مربوطه نسبت به مدل‌های On/Off.
2. قطعات مصرفی: کیفیت کمپرسور (مثلاً برند کوپلند، هیت اچی یا کمپرسور اختصاصی میدیا) و راندمان آن.
3. رنج دمای عملیاتی: چیلرهایی که قابلیت کار در دمای محیطی بالاتر (مثلاً تا 50 درجه سانتی‌گراد) را دارند، معمولاً گران‌تر هستند.
4. استانداردهای کیفیت و گواهینامه‌ها: مطابقت با استانداردهای بین‌المللی نظیر AHRI، Eurovent یا استانداردهای ملی ایران.
5. قیمت مبرد: نوسانات قیمت مبردهای مصرفی (مانند R32).

نگهداری و افزایش طول عمر

نگهداری پیشگیرانه برای اطمینان از حداکثر راندمان و طول عمر این دستگاه بسیار حیاتی است:

1. سرویس کندانسور (فصلی): تمیزکاری منظم پره‌های کندانسور برای حفظ ضریب انتقال حرارت. کثیفی کندانسور باعث افزایش فشار دیسشارژ کمپرسور و کاهش راندمان می‌شود.
2. بررسی کیفیت آب (ماهانه): سطح pH آب سیستم (بین 6.5 تا 8.5) و رسانایی آن باید کنترل شود تا از خوردگی و رسوب‌گیری در اواپراتور جلوگیری شود. استفاده از مایعات ضد رسوب/ضد یخ مجاز (مانند پروپیلن گلیکول) در فصول سرد الزامی است.
3. بررسی نشتی مبرد (سالانه): تست نشتی سیستم با استفاده از مانیتورهای مبرد و اطمینان از شارژ صحیح گاز.
4. بررسی اتصالات الکتریکی: بازرسی دوره‌ای ترمینال‌های برق، به ویژه اتصالات مربوط به درایو اینورتر برای جلوگیری از شل شدن اتصالات و احتمال خرابی.

نصب و راه‌اندازی (Installation and Commissioning)

نصب این واحد باید توسط متخصصین دارای گواهینامه انجام شود:

1. نصب مکانیکی

• تراز بودن: دستگاه باید کاملاً تراز نصب شود تا عملکرد صحیح روغن‌کاری کمپرسور تضمین گردد.
• لوله کشی آب: لوله‌کشی باید با رعایت استاندارد AISC و استفاده از شیرآلات مناسب (شیرهای سرویس، شیر اطمینان، شیر تخلیه) انجام پذیرد. نصب توری فیلتر در مسیر برگشت آب به چیلر الزامی است.
• دمپرهای ارتعاشی: استفاده از پایه‌های لرزه‌گیر (Vibration Isolators) بین شاسی چیلر و محل نصب برای کاهش انتقال ارتعاش به سازه.

2. راه‌اندازی (Commissioning)

1. تخلیه هوا: سیستم لوله‌کشی آب باید کاملاً از هوا پاکسازی شود. وجود هوا باعث کاهش راندمان تبادل حرارت و پدیده کاویتاسیون می‌شود.
2. تست عملکرد کمپرسور: تأیید ولتاژ ورودی سه‌فاز و بررسی جهت چرخش کمپرسور.
3. تنظیمات کنترلر: تنظیم نقطه تنظیم (Set Point) دمای آب و تنظیم پارامترهای عملکردی مانند تأخیر زمانی استارت مجدد و دمای ایمنی بالا/پایین.
4. تست عملکرد اینورتر: بررسی تغییرات دور کمپرسور هنگام تغییر بار مصنوعی بر روی سیستم.

خطاهای رایج مینی چیلر میدیا 8 تن تراکمی هوا خنک DC اینورتر مدل EMC-SU30-RN1L و عیب‌یابی اولیه

مدل‌های اینورتر دارای کدهای خطای تشخیصی هستند که فرآیند عیب‌یابی را ساده‌تر می‌کنند. رایج‌ترین خطاها عبارتند از:

جدول خطاهای رایج مینی چیلر میدیا EMC‑SU30‑RN1L

نتیجه‌گیری

مینی چیلر میدیا 8 تن تراکمی هوا خنک DC اینورتر مدل EMC-SU30-RN1L، یک انتخاب فنی و اقتصادی برتر برای پروژه‌هایی است که نیازمند راندمان انرژی بالا، صدای کم و کنترل دمایی دقیق هستند. فناوری اینورتر باعث می‌شود این دستگاه در طول سال با کمترین هزینه عملیاتی، پاسخگوی بارهای متغیر باشد. برای حصول اطمینان از عملکرد بهینه، انطباق کامل با دستورالعمل‌های نصب و اجرای برنامه نگهداری منظم ضروری است. این سیستم به عنوان یک راهکار قوی و مدرن در بخش سرمایش مطرح می‌باشد.
