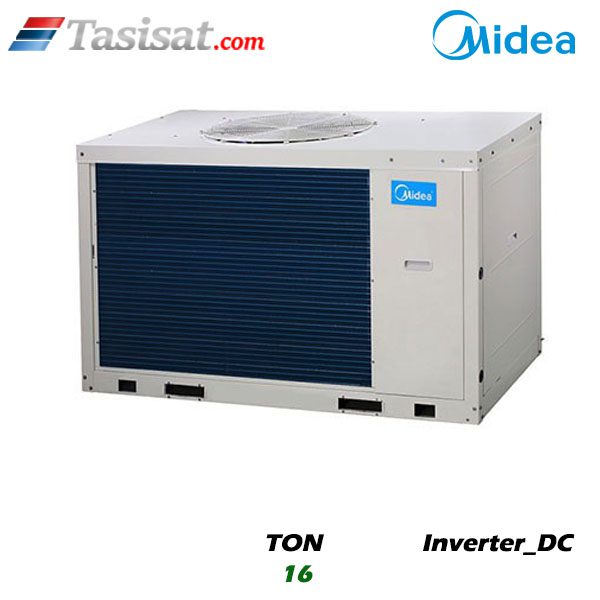

مینی چیلر میدیا 16 تن تراکمی هوا خنک DC اینورتر مدل EMC-SU60-RN1L

مینی چیلر میدیا 16 تن تراکمی هوا خنک DC اینورتر مدل EMC-SU60-RN1L

مینی چیلر تراکمی هواخنک DC اینورتر میدیا مدل EMC-SU60-RN1L با ظرفیت نامی 16 تن تبرید (معادل تقریبی 56 کیلووات) به عنوان یک راهکار پیشرفته و بهینه در سیستم‌های تهویه مطبوع مرکزی کوچک تا متوسط مطرح می‌شود. این دستگاه، با بهره‌گیری از تکنولوژی کمپرسورهای متغیر دور (DC Inverter)، تعادل منحصربه‌فردی بین ظرفیت سرمایشی مورد نیاز، راندمان انرژی بالا و انعطاف‌پذیری عملیاتی ایجاد می‌کند.

کاربردهای اصلی:

• ساختمان‌های اداری و تجاری کوچک: تأمین سرمایش مطبوع دفاتر کار، لابی‌ها و فضاهای تجاری با نیازهای متغیر بار حرارتی.
• ویلاها و منازل مسکونی لوکس: تأمین آسایش حرارتی در مناطقی که نیاز به کنترل دقیق دما و سطح صدای پایین دارند.
• مراکز درمانی کوچک و کلینیک‌ها: محیط‌هایی که ثبات دمایی و قابلیت اطمینان بالا از اهمیت حیاتی برخوردار است.
• فرآیندهای صنعتی سبک: استفاده در خطوط تولیدی که نیاز به کنترل دمای فرآیندی دارند (مانند خنک‌سازی قالب‌ها یا دستگاه‌های حساس).
• سرمایش فضاهای عمومی کوچک: کتابخانه‌ها، سالن‌های کنفرانس و فضاهای نمایشگاهی.

مینی چیلر میدیا 16 تن تراکمی هوا خنک DC اینورتر مدل EMC-SU60-RN1L به دلیل طراحی روفتاپ (یا زمینی) و حذف نیاز به برج خنک‌کننده (Dry Cooler)، نصب ساده‌تری نسبت به چیلرهای تراکمی آب خنک دارد و برای مناطقی که محدودیت دسترسی به آب یا فضای کافی برای برج خنک‌کننده وجود دارد، ایده‌آل است.

مشخصات فنی کامل EMC-SU60-RN1L

جزئیات اجزای اصلی:

1. کمپرسور DC Inverter

قلب تپنده این دستگاه، کمپرسور اسکرال با تکنولوژی اینورتر DC است. این فناوری امکان تنظیم دقیق سرعت چرخش کمپرسور (RPM) را فراهم می‌آورد. در حالت اینورتر، کمپرسور می‌تواند با سرعت‌های متغیر کار کند تا دقیقاً مطابق با بار حرارتی لحظه‌ای فضا، مبرد را فشرده نماید. این ویژگی منجر به کاهش چشمگیر سیکل‌های خاموش/روشن شدن (On/Off) و حذف جریان راه‌اندازی بالا (Inrush Current) می‌شود.

2. اواپراتور (Evaporator)

اواپراتور از نوع فین‌تیوب مسی طراحی شده است که تبادل حرارت مؤثری بین مبرد و آب سیستم فراهم می‌آورد. ساختار آن به گونه‌ای است که افت فشار آب در گردش (Pressure Drop) به حداقل رسیده و کارایی پمپ‌های سیرکولاسیون آب مصرف‌کننده را بهبود می‌بخشد.

3. کندانسور (Condenser)

این بخش هواخنک بوده و از کویل‌های آلومینیومی با پره‌های مسی تشکیل شده است. فن‌های آکسیال با کیفیت بالا، وظیفه هدایت جریان هوای محیط از روی کویل‌ها را بر عهده دارند تا حرارت جذب شده از آب توسط مبرد، به محیط بیرون دفع گردد.

قابلیت‌ها و فناوری‌های کلیدی مینی چیلر میدیا 16 تن تراکمی هوا خنک DC اینورتر مدل EMC-SU60-RN1L

مینی چیلر EMC-SU60-RN1L بر پایه اصول طراحی مدرن و بهره‌وری بنا شده است:

1. تکنولوژی اینورتر (Variable Speed Drive)

مزیت اصلی اینورتر در تطبیق‌پذیری ظرفیت است. در شرایطی که بار حرارتی 100% نیست (که اکثر ساعات کارکرد سیستم این‌گونه است)، کمپرسور با توان کمتری کار می‌کند. این امر باعث می‌شود:

• افزایش بازده انرژی (SEER/EER): راندمان دستگاه در بارهای جزئی به طور قابل ملاحظه‌ای بالاتر از چیلرهای On/Off است.
• کنترل دقیق دما: نوسانات دمای آب خروجی (Set Point) به حداقل رسیده و دمای آسایش محیطی بهتری فراهم می‌شود.

2. کنترل هوشمند میکروپروسسوری

سیستم کنترل پیشرفته میدیا امکان نظارت بر تمامی پارامترهای حیاتی از جمله دمای آب رفت و برگشت، فشار مبرد، دمای محیط و جریان الکتریکی کمپرسور را فراهم می‌آورد. پروتکل‌های ارتباطی داخلی امکان اتصال به سیستم‌های مدیریت ساختمان (BMS) را از طریق پروتکل‌های رایج (مانند Modbus) میسر می‌سازد.

3. سیستم‌های حفاظتی چندلایه

حفاظت از کمپرسور به عنوان گران‌ترین قطعه، اولویت اصلی است. این دستگاه شامل سنسورهای فشار بالا و پایین، سنسور دمای تخلیه کمپرسور، حفاظت جریان بیش از حد، و تأخیر در وصل مجدد پس از قطع برق (Time Delay Restart) است. همچنین حفاظت در برابر یخ‌زدگی اواپراتور (Low Water Temperature Cut-off) برای حفظ سلامت سیستم در فصول سرد لحاظ شده است.

4. عملکرد در محدوده وسیع دمایی

این مدل برای کارکرد در شرایط آب و هوایی متنوع طراحی شده و می‌تواند در محدوده دمایی مشخصی از هوای محیط، عملکرد پایداری داشته باشد، که این امر برای اقلیم‌های گرم و مرطوب حیاتی است.

تحلیل عملکرد و راندمان انرژی در اقلیم ایران

اقلیم ایران، با داشتن دوره‌های طولانی گرمای شدید در فلات مرکزی و مناطق جنوبی، نیازمند تجهیزاتی با ضریب عملکرد (COP) بالا در بارهای حرارتی بالا است.

راندمان ویژه (SEER/IPLV):
به دلیل ماهیت اینورتر، راندمان دستگاه در شرایط بار جزئی (IPLV) به مراتب بالاتر از SEER اسمی خواهد بود. در شرایط بارهای جزئی 50% تا 75% که رایج‌ترین حالت عملکرد در طول سال است، این دستگاه می‌تواند به ضریب عملکردی بالاتر از 4.0 دست یابد (بسته به دمای محیط و آب).

تأثیر طراحی کمپرسور:
استفاده از کمپرسورهای DC اینورتر، جریان مصرفی در ساعات اوج مصرف برق را به شدت کاهش می‌دهد. اگر یک چیلر On/Off با ظرفیت 16 تن نیاز به جریان اولیه حدود 100 تا 120 آمپر برای استارت داشته باشد، مدل اینورتر با راه‌اندازی نرم (Soft Start) این جریان را به شدت مدیریت کرده و از تحمیل بار لحظه‌ای به شبکه برق جلوگیری می‌کند.

مزایا و نقاط قوت مینی چیلر میدیا 16 تن تراکمی هوا خنک DC اینورتر مدل EMC-SU60-RN1L

1. بهره‌وری انرژی بالا: کاهش 30 تا 50 درصدی مصرف انرژی سالانه در مقایسه با چیلرهای معمولی.
2. عملکرد پایدار و دقیق: کنترل دمای آب خروجی در محدوده pm 0.5 درجه سانتی‌گراد.
3. کاهش صدای عملیاتی: فن‌ها و کمپرسور در بارهای جزئی با دور پایین کار کرده و سطح نویز به شدت کاهش می‌یابد (مناسب برای محیط‌های حساس به صدا).
4. نصب انعطاف‌پذیر: نیاز به تجهیزات جانبی پیچیده (مانند برج خنک‌کننده) ندارد.
5. طول عمر قطعات: حذف شوک‌های الکتریکی ناشی از استارت‌های مکرر، عمر مفید کمپرسور و قطعات الکتریکی را افزایش می‌دهد.

معایب و محدودیت‌ها

1. هزینه اولیه بالاتر: تکنولوژی اینورتر و اجزای الکترونیکی پیشرفته، قیمت خرید اولیه را نسبت به مدل‌های ساده (Fixed Speed) افزایش می‌دهد.
2. حساسیت به کیفیت برق: دستگاه‌های اینورتر به نوسانات ولتاژ و کیفیت برق ورودی حساس‌تر هستند. استفاده از محافظ‌های ولتاژ (Voltage Stabilizer) در مناطقی با برق ناپایدار الزامی است.
3. پیچیدگی تعمیرات تخصصی: تعمیرات مربوط به درایوهای اینورتر (PCBها) نیازمند تکنسین‌های آموزش‌دیده و قطعات یدکی خاص است.
4. محدودیت دمای محیطی: اگرچه ظرفیت آن بالا است، اما در دمای محیطی بسیار فراتر از استاندارد (مثلاً بالای 45 درجه سانتی‌گراد بدون سایه‌بان)، ظرفیت اسمی آن کاهش می‌یابد.

راهنمای خرید مهندسی و نکات مهم قبل از انتخاب

انتخاب این چیلر میدیا باید بر اساس محاسبات دقیق بار حرارتی فصلی و شرایط محیطی صورت پذیرد:

1. محاسبه بار حرارتی دقیق: هرگز ظرفیت را صرفاً بر اساس متراژ تخمین نزنید. محاسبات باید شامل بارهای نفوذ، روشنایی، افراد و انتقال حرارت از جداره‌ها باشد. ظرفیت 16 تن باید به عنوان سقف ظرفیت در نظر گرفته شود.
2. بررسی شرایط محیطی (Ambient Temperature): قبل از سفارش، باید مطمئن شوید که دمای طراحی شده محیط (مثلاً 40 درجه سانتی‌گراد) با منحنی عملکرد ارائه شده توسط میدیا برای این مدل مطابقت داشته باشد.
3. مشخصات آب سیستم: تعیین دمای آب طراحی (EWT/LWT) حیاتی است. این مدل اغلب برای 7/12 درجه سانتی‌گراد طراحی شده است. اگر دمای آب مورد نیاز سیستم شما (مثلاً یونیت هیتر یا فن کویل‌ها) پایین‌تر است، باید از مدل‌های کم‌دما (Low Temp) یا استفاده از هیتر کویل داخلی اطمینان حاصل کنید.
4. بررسی توان الکتریکی ورودی: اطمینان از ظرفیت آماده‌سازی تابلو برق اصلی ساختمان برای تأمین جریان نامی و در نظر گرفتن ظرفیت استارت کمپرسور (اگرچه نرم است).

عوامل مؤثر بر قیمت مینی چیلر میدیا 16 تن تراکمی هوا خنک DC اینورتر مدل EMC-SU60-RN1L

قیمت نهایی مینی چیلر میدیا 16 تن تراکمی هوا خنک DC اینورتر مدل EMC-SU60-RN1L تحت تأثیر عوامل زیر قرار دارد:

1. تکنولوژی اینورتر: بخش اعظم تفاوت قیمت نسبت به مدل‌های معمولی به دلیل وجود درایوهای پیچیده و کمپرسورهای متغیر دور است.
2. برند و اصالت کالا: میدیا به عنوان یکی از تولیدکنندگان بزرگ جهانی، قیمت رقابتی‌تری نسبت به برندهای لوکس اروپایی دارد، اما قیمت آن بالاتر از تولیدکنندگان متفرقه است.
3. نرخ ارز: از آنجا که این دستگاه وارداتی است، نوسانات نرخ ارز مستقیماً بر قیمت ریالی تأثیر می‌گذارد.
4. تجهیزات جانبی اختیاری: قیمت نهایی ممکن است شامل موارد زیر باشد: گرم‌کن الکتریکی داخلی (Heater)، لرزه‌گیرهای قدرتمند، یا شیرآلات مورد نیاز برای نصب.
5. مبرد استفاده شده (R410A در مقابل R32): اگرچه هر دو متداول هستند، تفاوت‌های جزئی در قیمت قطعات وابسته به مبرد ممکن است تأثیرگذار باشد.

راهکارهای افزایش طول عمر و نگهداری اصولی

رعایت اصول نگهداری پیشگیرانه برای حفظ راندمان و طول عمر سیستم اینورتر ضروری است:

• سرویس منظم فن‌ها: تمیزکاری پره‌های کندانسور حداقل هر سه ماه یکبار ضروری است تا از افت ظرفیت خنک‌کاری و افزایش فشار کار کمپرسور جلوگیری شود.
• کنترل کیفیت آب: استفاده از سیستم تبادل حرارتی مناسب و جلوگیری از ورود ناخالصی به آب چیلر. در صورت لزوم، استفاده از بایوسایدها (Biocides) برای جلوگیری از رشد جلبک و باکتری‌ها در اواپراتور.
• بررسی اتصالات الکتریکی: بازرسی دوره‌ای اتصالات الکتریکی کمپرسور و برد کنترل برای اطمینان از عدم شل‌شدگی ناشی از لرزش یا حرارت.
• تست عملکرد محافظ‌ها: هر ساله باید صحت عملکرد سنسورهای فشار و دما توسط کارشناس اندازه‌گیری و تأیید شود.

اصول نصب استاندارد و الزامات اجرایی

نصب صحیح مینی چیلر میدیا 16 تن تراکمی هوا خنک DC اینورتر مدل EMC-SU60-RN1L مستقیماً بر عملکرد و ایمنی تأثیر می‌گذارد:

1. محل نصب: دستگاه باید روی سطحی تراز و مقاوم نصب شود. در صورت نصب روی بام، زیرسازی لازم برای تحمل وزن دستگاه و ارتعاشات آن باید فراهم شود.
2. فضای اطراف کندانسور: باید فضای کافی (حداقل 1.5 متر در اطراف فن‌ها) برای جریان آزاد هوا تأمین شود تا از بازچرخانی هوا (Air Recirculation) که باعث افزایش دمای کندانسور و افت ظرفیت می‌شود، جلوگیری گردد.
3. لوله کشی آب: قطر لوله‌ها باید بر اساس محاسبات افت فشار سیستم، به گونه‌ای طراحی شود که حداقل دبی لازم برای اواپراتور فراهم گردد. استفاده از شیرهای ایزوله (Isolation Valves) و شیرهای اطمینان فشار (Relief Valves) الزامی است.
4. اتصالات الکتریکی: سیم‌کشی باید بر اساس ظرفیت نامی دستگاه و استانداردهای محلی انجام شود. نصب فیوزهای قطع سریع (HRC Fuses) و قطع‌کننده مدار حفاظتی (Circuit Breaker) با ظرفیت مناسب ضروری است.

خطاهای رایج مینی چیلر میدیا 16 تن تراکمی هوا خنک DC اینورتر مدل EMC-SU60-RN1L و مشکلات متداول بهره‌برداری

جمع‌بندی و نتیجه‌گیری نهایی برای کارفرما و مهندس مشاور

مینی چیلر میدیا 16 تن تراکمی هوا خنک DC اینورتر مدل EMC-SU60-RN1L یک انتخاب هوشمندانه و آینده‌نگر برای پروژه‌هایی است که نیازمند تعادل دقیق بین مصرف انرژی، سطح صدای پایین و انعطاف‌پذیری عملیاتی هستند.

برای کارفرما: سرمایه‌گذاری اولیه بالاتر به دلیل تکنولوژی اینورتر، در بازه زمانی 3 تا 5 سال به دلیل کاهش هزینه‌های عملیاتی و برق، باز خواهد گشت. این دستگاه آسایش حرارتی مطلوبی را تضمین می‌کند که معادل سیستم‌های پیشرفته‌تر است.

برای مهندس مشاور: این مدل به مهندس مشاور این امکان را می‌دهد که در طراحی خود، ملاحظات مربوط به جریان راه‌اندازی (Inrush Current) و بار نامی تجهیزات الکتریکی را تعدیل کند. قابلیت کنترل دقیق و ارتباط با BMS، اجرای سیستم‌های اتوماسیون پیشرفته را تسهیل می‌بخشد. با این حال، انتخاب دقیق ظرفیت و تأکید بر رعایت دقیق دستورالعمل‌های نصب سازنده، کلید بهره‌برداری طولانی‌مدت و بهینه از این تکنولوژی پیشرفته خواهد بود.
