فن کوئل‌های کانالی (Ducted Fan Coil Units) به عنوان قلب سیستم‌های تهویه مطبوع مرکزی، نقش حیاتی در توزیع هوای مطبوع (سرمایش و گرمایش) در فضاهای بزرگ ایفا می‌کنند. در میان این محصولات، مدل‌های کانالی با ظرفیت بالا، برای پروژه‌هایی طراحی شده‌اند که نیازمند دبی هوای قابل توجه و پوشش مساحت‌های وسیع هستند.

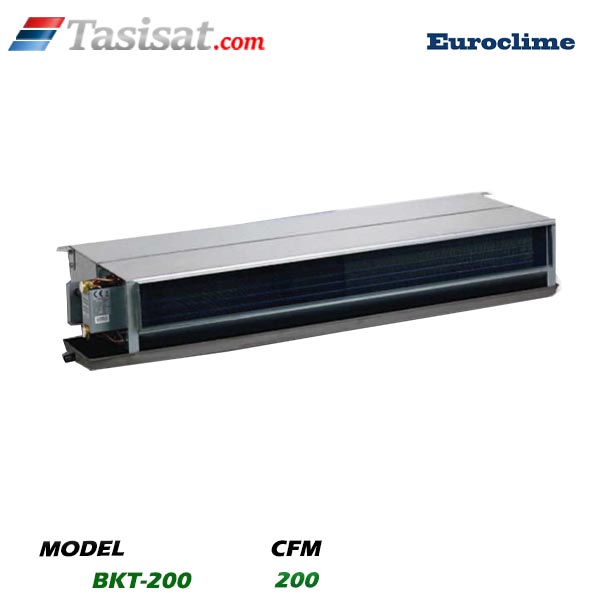

فن کوئل سقفی توکار 200 CFM یورو کلایم مدل BKT-200، نماینده‌ای قدرتمند از سری محصولات کانالی شرکت یوروکلایم (EuroClime) است که به طور خاص برای پاسخگویی به نیازهای پروژه‌های بزرگ تجاری، اداری، هتل‌ها، مراکز درمانی و فضاهای صنعتی سبک طراحی شده است. ظرفیت هوادهی 2200 فوت مکعب بر دقیقه (CFM) نشان‌دهنده توانایی این دستگاه در جابجایی حجم زیادی از هوا در ساعت است، که آن را در رده فن کوئل‌های پرظرفیت کانالی قرار می‌دهد. مشخصه G100 (فشار استاتیک 100 پاسکال) نیز تضمین‌کننده قابلیت غلبه بر مقاومت‌های بالای شبکه کانال‌کشی است.

این مدل با تلفیق مهندسی دقیق، عملکرد قدرتمند و قابلیت نصب پنهان (زیر سقف کاذب)، به یک راهکار ایده‌آل برای دستیابی به توزیع یکنواخت دما و کیفیت هوای مطلوب در فضاهای بزرگ تبدیل شده است.

مشخصات فنی فن کوئل سقفی توکار 200 CFM یورو کلایم مدل BKT-200

مشخصات عمومی

ظرفیت حرارتی و برودتی (تقریبی)

مشخصات الکتریکی

مشخصات فن و هوادهی

✅ مناسب فضاهایی که سکوت اهمیت بالایی دارد (اتاق خواب، هتل، دفتر مدیریت)

کویل حرارتی

فیلتر هوا

سیستم درین (تخلیه آب)

ابعاد و وزن (تقریبی)

✅ مناسب سقف‌های کاذب با ارتفاع محدود

کنترل و تجهیزات جانبی

شرایط نصب پیشنهادی

• نصب افقی در سقف کاذب
• استفاده از لرزه‌گیر لاستیکی
• عایق‌کاری کامل بدنه و لوله‌ها
• فاصله سرویس حداقل 30 سانتی‌متر
• هواگیری کویل پس از نصب

قابلیت‌ها و ویژگی‌های فن کوئل سقفی توکار 200 CFM یورو کلایم مدل BKT-200

فن کوئل سقفی توکار یورو کلایم برای نصب در محیط‌های نیازمند تهویه متمرکز طراحی شده است و ویژگی‌های زیر را برجسته می‌سازد:

الف) مناسب کانال‌کشی طولانی و پیچیده:
با توجه به فشار استاتیک 100Pa، این دستگاه برای سیستم‌هایی که نیاز به توزیع هوا در مسافت‌های طولانی (مثلاً تهویه یک طبقه وسیع یا چندین اتاق متصل) دارند، ایده‌آل است. این قابلیت، انعطاف‌پذیری بالایی در معماری داخلی پروژه‌ها فراهم می‌کند.

ب) توزیع یکنواخت هوا (Air Diffusion Uniformity):
فن‌های سانتریفیوژ با بالانس دقیق و اتصال به کانال‌های طراحی شده، تضمین می‌کنند که هوای خروجی به صورت یکنواخت در کل فضای تحت پوشش توزیع شود و از ایجاد نقاط داغ (Hot Spots) یا سرد (Cold Spots) جلوگیری شود.

ج) سازگاری با چیلر و بویلر مرکزی:
این فن کویل یک واحد پایانی (End Unit) در سیستم‌های سرمایش و گرمایش مرکزی مبتنی بر آب سرد و گرم (توسط چیلر و بویلر) است. کویل 3 ردیفه ظرفیت انتقال حرارت کافی را برای انتقال بار سرمایشی/گرمایشی مورد نیاز این دبی هوادهی فراهم می‌کند.

د) قابلیت اتصال به BMS (Building Management System):
فن کوئل یوروکلایم قابلیت فرمان‌پذیری از طریق سیگنال‌های استاندارد را داراست. این امکان به مدیران ساختمان اجازه می‌دهد تا سرعت فن (با استفاده از ولتاژهای مختلف یا فرمان‌های دیجیتال در صورت تجهیز به موتور VFD) و وضعیت عملکردی دستگاه را به صورت متمرکز از طریق سیستم مدیریت ساختمان کنترل کنند.

ه) نگهداری آسان:
دسترسی آسان به فیلترها، سینی درین و کویل از طریق پنل‌های سرویس تعبیه شده در زیر یا کنار دستگاه، عملیات نگهداری و سرویس دوره‌ای را تسهیل می‌بخشد.

بررسی عملکرد سرمایشی و گرمایشی در شرایط واقعی پروژه

عملکرد این دستگاه مستقیماً به ظرفیت مبادله حرارتی کویل (بر اساس شرایط طراحی آب و هوا) و دبی هوادهی مؤثر بستگی دارد.

فرمول محاسبه ظرفیت اسمی (تقریبی):
ظرفیت سرمایشی (Qc) بر اساس فرمول‌های تهویه مطبوع: [ Q_c =1.08  ] که در آن 1.08 ضریب تبدیل واحد (بر اساس 60 دقیقه در ساعت و 4.5 برابر ظرفیت sensibles) اختلاف دمای خشک ورودی و خروجی هوا است.

تحلیل سرمایشی:
با فرض استاندارد طراحی 550 CFM/تن (برای محیط‌های اداری) و ظرفیت هوادهی 2200 CFM (تقسیم بر 550)، این دستگاه به طور تئوری قادر به پشتیبانی از بار سرمایشی حدود 4 تن تبرید است، البته این رقم در عمل باید با ظرفیت‌های واقعی کویل و دمای آب ورودی (مثلاً 7 درجه سانتی‌گراد) محاسبه شود. کویل 3 ردیفه به طور قابل توجهی ظرفیت جذب حرارت (Latent + Sensible Heat) را نسبت به مدل‌های 2 ردیفه افزایش می‌دهد که برای کنترل رطوبت در مناطق مرطوب حیاتی است.

تحلیل گرمایشی:
در حالت گرمایش، کویل با آب گرم خروجی از بویلر (معمولاً 60 درجه سانتی‌گراد) کار می‌کند. با توجه به دبی بالای هوا، این فن کوئل قادر است حجم گرمای مورد نیاز برای گرمایش موضعی یا منطقه‌ای را تأمین کند، مشروط بر اینکه ظرفیت کویل گرمایشی متناسب با آن طراحی شده باشد.

نکته کلیدی: فشار استاتیک 100Pa تضمین می‌کند که حتی در صورت اعمال دمپرهای محدود کننده دبی در کانال‌های دوردست، ظرفیت سرمایشی/گرمایشی نهایی دستگاه افت نکند.

مزایا و نقاط قوت فن کوئل سقفی توکار 200 CFM یورو کلایم مدل BKT-200

1. قدرت هوادهی بالا: 2200 CFM برای پوشش فضاهای با نیاز تبادل حرارتی بالا در یک منطقه واحد.
2. فشار استاتیک مناسب: 100 Pa، انعطاف در طراحی کانال‌کشی و تضمین رسیدن دبی هوا به نقاط دور.
3. کویل 3 ردیفه: افزایش چشمگیر در ظرفیت انتقال حرارت نسبت به مدل‌های استاندارد 2 ردیفه.
4. نصب پنهان: طراحی شده برای نصب در سقف کاذب، حفظ زیبایی معماری داخلی.
5. کیفیت ساخت یوروکلایم: استفاده از ورق گالوانیزه و رنگ پودری برای افزایش دوام و مقاومت در برابر رطوبت.
6. عملکرد دو منظوره: قابلیت سرمایش و گرمایش در سیستم‌های دو لوله.

معایب و محدودیت‌ها فن کوئل سقفی توکار 200 CFM یورو کلایم مدل BKT-200

1. مصرف انرژی موتور AC: فن‌های استاندارد AC دارای بازدهی کمتری نسبت به موتورهای EC (الکترونیک کاموتاتور) هستند، به ویژه در سرعت‌های پایین، که منجر به مصرف برق بیشتر می‌شود.
2. نیاز به فضای نصب زیاد: به دلیل ابعاد فیزیکی بزرگتر مورد نیاز برای جای دادن کویل 3 ردیفه و فن با ظرفیت بالا، نیازمند فضای کافی در سقف کاذب (Plenum) است.
3. وزن بالا: افزایش ابعاد و تجهیزات داخلی، وزن دستگاه را بالا برده و نیازمند زیرسازی قوی‌تر برای نصب در سقف کاذب است.
4. تک سرعته/سه سرعته (در مدل‌های پایه): عدم وجود کنترل دقیق سرعت در مدل‌های پایه موتور AC، منجر به عدم تناسب کامل ظرفیت با نیاز واقعی در برخی بارهای جزئی می‌شود.

راهنمای خرید فن کوئل سقفی توکار 200 CFM یورو کلایم مدل BKT-200

انتخاب فن کوئل سقفی توکار 200 CFM یورو کلایم مدل BKT-200 باید بر اساس تحلیل دقیق بار حرارتی و نیازمندی‌های شبکه توزیع هوا صورت گیرد:

الف) پروژه‌های مناسب:

• سالن‌های بزرگ: آمفی‌تئاترها، سالن‌های کنفرانس با ظرفیت متوسط به بالا.
• لابی‌ها و فضاهای انتظار وسیع: جایی که نیاز به گردش هوای قوی و یکنواخت است.
• فضاهای اداری پلان باز (Open Office): برای پوشش چندین ایستگاه کاری با یک دستگاه.
• پروژه‌های دارای کانال‌کشی طولانی: جایی که افت فشار از 80 پاسکال فراتر می‌رود.

ب) مقایسه با مدل‌های هم‌خانواده:

• مقایسه با 1800 CFM: مدل 2200 CFM حدود 22% دبی بیشتری ارائه می‌دهد. اگر محاسبات بار حرارتی نشان‌دهنده نیاز به دبی بیش از 1800 CFM باشد، استفاده از دو دستگاه 1800 CFM به جای یک دستگاه 2200 CFM ممکن است پیچیدگی نصب و لوله‌کشی را افزایش دهد.
• مقایسه با 2000 CFM: تفاوت اصلی در این دو ظرفیت اغلب در توانایی غلبه بر فشار استاتیک است. اگر مدل 2000 CFM فقط فشار 70 پاسکال داشته باشد، مدل G100 (2200 CFM) در اجرای کانال‌کشی دشوارتر برتری دارد.

توصیه مهندسی: همیشه ظرفیت بر اساس محاسبات بار حرارتی (BTU/h) و سپس دبی هوای لازم برای انتقال آن بار تعیین شود، نه صرفاً بر اساس CFM اسمی.

عوامل موثر بر قیمت فن کوئل کانالی 2200 CFM

قیمت نهایی فن کوئل سقفی توکار 200 CFM یورو کلایم مدل BKT-200 تحت تأثیر چندین فاکتور کلیدی است:

1. ظرفیت و مشخصات کویل: کویل 3 ردیفه (در مقایسه با 2 ردیفه) به دلیل متریال بیشتر (مس و آلومینیوم) و سطح تبادل حرارت بالاتر، قیمت اولیه را افزایش می‌دهد.
2. برند و اعتبار سازنده: یوروکلایم به عنوان یک برند شناخته شده در کیفیت ساخت، قیمت رقابتی اما منطبق بر استانداردهای کیفی ارائه می‌دهد.
3. فشار استاتیک: طراحی فن و حلزونی (Scroll/Housing) برای رسیدن به فشار 100 پاسکال، پیچیده‌تر و گران‌تر از مدل‌های کم‌فشار (مثل 50 پاسکال) است.
4. جنس و نوع موتور: در صورت تجهیز به موتورهای EC به جای AC استاندارد، قیمت به شدت افزایش می‌یابد.
5. نوسانات بازار: قیمت مواد اولیه (مس، آلومینیوم، فولاد گالوانیزه) و نرخ ارز تأثیر مستقیمی بر هزینه تمام شده قطعات دارند.

نکات نصب اصولی

نصب صحیح این دستگاه برای دستیابی به ظرفیت اسمی و سطح صدای مطلوب حیاتی است:

1. ارتفاع سقف کاذب: باید اطمینان حاصل شود که فضای کافی برای جایگیری کامل یونیت، عایق‌کاری، و فضایی برای دسترسی سرویس (حداقل 15 سانتی‌متر در اطراف دستگاه) فراهم باشد.
2. کانال‌کشی: کانال خروجی هوا باید با دقت مهندسی طراحی شود تا افت فشار در طول مسیر از 100 پاسکال تجاوز نکند. توصیه می‌شود از کانال‌های با دیواره صاف و عایق‌بندی داخلی مناسب استفاده شود.
3. لوله‌کشی آب: لوله‌کشی باید بر اساس ظرفیت جریان آب (GPM/LPM) مورد نیاز کویل 3 ردیفه طراحی شود و شامل شیرهای قطع و وصل، شیر هواگیری و شیر تخلیه باشد.
4. درین (تخلیه): سینی تخلیه باید با شیب مناسب به سمت نقطه تخلیه هدایت شود و در صورت طولانی بودن مسیر، استفاده از پمپ درین ضروری است.
5. عایق‌کاری: کلیه سطوح خارجی دستگاه که با هوای محیط تماس دارند، باید به خوبی عایق‌بندی شوند تا از اتلاف انرژی و ایجاد پدیده تعریق (Condensation) جلوگیری شود.

سرویس و نگهداری دوره‌ای فن کوئل سقفی توکار 200 CFM یورو کلایم مدل BKT-200

برای حفظ راندمان، سرویس منظم ضروری است:

• شستشوی فیلتر (ماهانه یا بر اساس آلودگی): فیلتر G4 باید به صورت منظم تمیز یا تعویض شود. کثیف شدن فیلتر عامل اصلی کاهش دبی هوا و افزایش صدای فن است.
• هواگیری کویل (فصلی): در ابتدای هر فصل سرمایش و گرمایش، باید از عدم وجود هوا در کویل اطمینان حاصل شود.
• بررسی فن و موتور (سالانه): بررسی بالانس فن، وضعیت بلبرینگ‌ها و تسمه‌ها (در صورت استفاده از تسمه) و روغن‌کاری در صورت نیاز.
• بازرسی سینی درین (فصلی): اطمینان از عدم وجود رسوب، جلبک یا انسداد در مسیر تخلیه آب.

راهکارهای افزایش طول عمر دستگاه

طول عمر دستگاه‌های کانالی پرظرفیت به نگهداری پیشگیرانه وابسته است:

1. نگهداری پیشگیرانه: تدوین برنامه PM (Preventive Maintenance) و پایبندی به آن.
2. کیفیت آب سیستم: استفاده از افزودنی‌های مجاز برای جلوگیری از خوردگی و رسوب‌گیری در کویل‌های مسی و آلومینیومی.
3. پایش ولتاژ و آمپر موتور: نظارت بر جریان مصرفی موتور فن برای تشخیص زودهنگام مشکلات مکانیکی یا افزایش بیش از حد مقاومت شبکه کانال.
4. عدم اورلود دبی: اطمینان از اینکه تنظیمات دمپرها هرگز دبی هوادهی را کمتر از حداقل مجاز اعلام شده توسط سازنده نکند (جلوگیری از یخ‌زدگی کویل).

خطاها و مشکلات رایج و راه‌حل‌ها فن کوئل سقفی توکار 200 CFM یورو کلایم مدل BKT-200

جمع‌بندی و نتیجه‌گیری نهایی

فن کوئل سقفی توکار 200 CFM یورو کلایم مدل BKT-200 یک انتخاب تخصصی و مهندسی‌شده برای پروژه‌هایی است که در آن‌ها مقیاس تهویه بزرگ است و شبکه توزیع هوا دارای پیچیدگی‌های دینامیکی قابل توجه می‌باشد.

ارزش خرید: ارزش خرید این مدل در گرو توانایی آن در ارائه هوادهی بالا به همراه فشار استاتیک مناسب (100 Pa) است. این دو پارامتر تضمین می‌کنند که دستگاه حتی در سخت‌ترین شرایط طراحی شبکه کانال نیز وظیفه خود را به درستی انجام دهد و کیفیت هوای مطلوب را در سراسر فضا توزیع نماید.

مناسب چه کاربرانی است؟ این مدل بیش از همه برای پیمانکاران مکانیکال و مشاوران تاسیساتی که مسئول طراحی سیستم‌های تهویه مطبوع برای ساختمان‌های با متراژ بالا هستند، مناسب است. استفاده از این دستگاه در فضاهای کوچک یا با نیاز دبی پایین، منجر به هدر رفتن ظرفیت و افزایش هزینه‌های اولیه و عملیاتی خواهد شد. BKT3H-2200G100 یک راهکار قدرتمند برای دستیابی به اوج عملکرد در سیستم‌های توزیع مرکزی هوا است.
