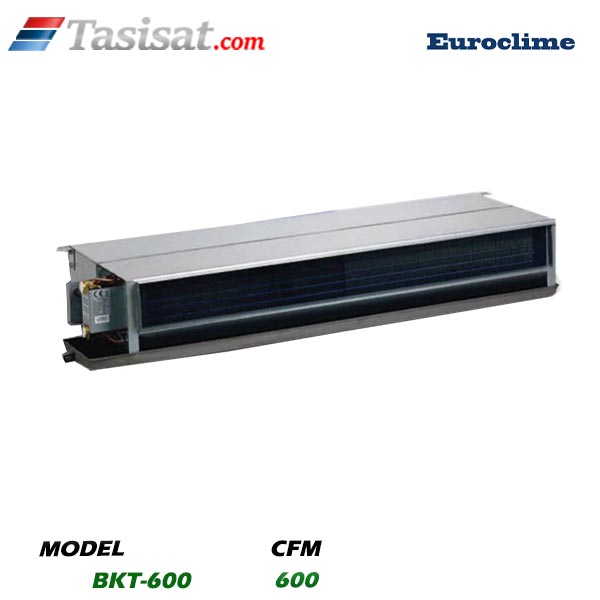

فن کوئل سقفی توکار 600 CFM یورو کلایم مدل BKT-600

فن کوئل سقفی توکار 600 CFM یورو کلایم مدل BKT-600

فن کوئل سقفی توکار 600 CFM یورو کلایم مدل BKT-600 از سری محصولات شرکت یوروکلایم (EuroClime)، یک راهکار پیشرفته و کارآمد برای سیستم‌های تهویه مطبوع (HVAC) ساختمان‌های تجاری، اداری و مسکونی لوکس است. این دستگاه با ظرفیت هوادهی 600 فوت مکعب بر دقیقه (CFM)، به طور خاص طراحی شده تا با نصب مخفی در سقف کاذب، بالاترین سطح زیبایی‌شناسی را در کنار عملکرد حرارتی مطلوب فراهم آورد.

BKT-600 به عنوان یک ترمینال انتهایی در سیستم‌های تهویه مطبوع با آب سرد و گرم (مانند چیلرها و بویلرها) عمل می‌کند. این واحدها مسئول تبادل حرارت با هوای محیط از طریق کویل‌های مسی/آلومینیومی هستند که توسط آب گرم یا سرد به گردش درآمده، دمای هوای داخل فضا را تنظیم می‌کنند.

مکان‌های ایده‌آل استفاده:

• دفاتر کار مدرن و فضاهای اداری با سقف کاذب.
• هتل‌ها و سوئیت‌های لوکس.
• آپارتمان‌های مسکونی با دکوراسیون مینیمال.
• مراکز درمانی و کلینیک‌های خصوصی.
• فضاهای خرده‌فروشی که نیاز به توزیع یکنواخت هوا دارند.

مشخصات فنی فن کوئل سقفی توکار 600 CFM یورو کلایم مدل BKT-600

مشخصات عملکردی

مشخصات الکتریکی

مشخصات فن و فشار استاتیکی

مشخصات کویل حرارتی

مشخصات هیدرولیکی

مشخصات ابعادی و فیزیکی

ساختار و اجزای اصلی فن کوئل سقفی توکار 600 CFM یورو کلایم مدل BKT-600

فن کوئل سقفی توکار 600 CFM یورو کلایم مدل BKT-600 از مجموعه‌ای از اجزای کلیدی تشکیل شده که عملکرد هماهنگ آن‌ها، تامین آسایش حرارتی را تضمین می‌کند:

1. کویل حرارتی (Heat Exchanger Coil): قلب سیستم تبادل حرارت است. معمولاً از لوله‌های مسی (جهت انتقال حرارت بالا و مقاومت در برابر خوردگی) با فین‌های آلومینیومی (جهت افزایش سطح تماس) تشکیل شده است. در مدل‌های 600 CFM، تعداد لوله‌ها اغلب دو ردیفه (2-Pipe) یا چهار ردیفه (4-Pipe) است.
2. فن و موتور (Fan and Motor Assembly): از فن‌های سانتریفیوژ با پره‌های خمیده به جلو (Forward Curved) استفاده می‌شود که برای جابجایی حجم هوای متوسط با فشار استاتیکی پایین تا متوسط (مناسب برای توزیع هوا از طریق دریچه‌های دکوراتیو) ایده‌آل هستند. موتورهای مورد استفاده معمولاً از نوع با کارایی بالا و قابلیت تغییر سرعت (سه سرعته) می‌باشند.
3. محفظه (Casing): شاسی فلزی مقاوم (معمولاً گالوانیزه) که تمامی اجزا را در خود جای می‌دهد. طراحی آن باید برای نصب آسان در سقف کاذب، دسترسی برای نگهداری و کمترین نشتی هوا بهینه‌سازی شده باشد.
4. تشتک درین (Condensate Drain Pan): برای جمع‌آوری قطرات آب تقطیر شده در حالت سرمایش. این تشتک باید از مواد ضد خوردگی ساخته شده و دارای شیب کافی به سمت خروجی تخلیه باشد.
5. فیلتر هوا (Air Filter): معمولاً از نوع G3 یا G4 با بازده اولیه، جهت جلوگیری از نشست گرد و غبار بر روی فین‌های کویل و حفظ کیفیت هوای ورودی.
6. دمپر هوا (Actuator and Damper): برای کنترل جریان هوای ورودی، اگرچه در بسیاری از مدل‌های توکار، هوای ورودی از طریق دریچه‌های سقفی (Grilles) تامین می‌شود.

قابلیت‌ها و فناوری‌ها فن کوئل سقفی توکار 600 CFM یورو کلایم مدل BKT-600

مدل BKT-600 یوروکلایم با تمرکز بر دوام و کارایی، از فناوری‌های زیر بهره می‌برد:

• موتورهای کم‌مصرف: استفاده از موتورهای BLDC یا ECM در برخی تیپ‌های پیشرفته برای کاهش چشمگیر مصرف برق در حین حفظ ظرفیت هوادهی، به ویژه در دورهای پایین.
• کویل‌های با راندمان بالا: طراحی فشرده کویل (High Fin Density) که تبادل حرارت مؤثرتری را در فضایی محدود امکان‌پذیر می‌سازد.
• قابلیت نصب انعطاف‌پذیر: طراحی Slim Profile که امکان نصب در فضاهای محدود سقف کاذب (با ارتفاع کم) را فراهم می‌آورد.
• کنترل هوشمند: سازگاری کامل با سیستم‌های کنترل مرکزی (BMS) از طریق ترموستات‌های دیواری با قابلیت تنظیم دقیق دما، سرعت فن و حالت‌های کاری (سرمایش/گرمایش/فن فقط).

تحلیل عملکرد سرمایش و گرمایش فن کوئل سقفی توکار 600 CFM یورو کلایم مدل BKT-600

عملکرد BKT-600 بر اساس محاسبات دقیق مبادله حرارتی تعیین می‌شود:

الف) عملکرد سرمایش

در حالت سرمایش، آب سرد (معمولاً با دمای 7 درجه سانتی‌گراد ورودی و 12 درجه سانتی‌گراد خروجی) از کویل عبور می‌کند. هوای محیط با دمای بالاتر از طریق فن مکش شده و پس از عبور از کویل، دمای آن کاهش می‌یابد.

ب) عملکرد گرمایش

در حالت گرمایش، آب گرم (معمولاً 60 درجه سانتی‌گراد ورودی و 70 درجه سانتی‌گراد خروجی) در کویل به گردش در می‌آید. راندمان گرمایش به شدت وابسته به دمای آب ورودی است. فن کوئل‌ها 2 لوله‌ای در زمستان باید با آب گرم کار کنند، در حالی که مدل‌های 4 لوله می‌توانند به طور مستقل برای سرمایش و گرمایش تنظیم شوند.

بررسی فشار استاتیکی و توزیع هوا

ظرفیت 600 CFM به تنهایی کافی نیست؛ نحوه توزیع هوا توسط فشار استاتیکی تعیین می‌شود.

فشار استاتیکی (Static Pressure – SP): این پارامتر مقاومت کلی سیستم در برابر جریان هوا را نشان می‌دهد که شامل افت فشار در کویل، فیلتر، محفظه فن و مهم‌تر از همه، مسیر کانال‌کشی و دریچه‌های برگشت و رفت است.
مدل BKT-600 با فشار استاتیکی داخلی 50 تا 80 پاسکال، برای سیستم‌هایی که نیاز به هدایت هوا تا فاصله چند متری از دستگاه (از طریق دریچه‌های سقفی بلند یا کانال‌کشی کوتاه) دارند، مناسب است. اگر در پروژه نیاز به کانال‌کشی طولانی‌تر یا تعداد زیادی دریچه باشد، باید از مدل‌هایی با فشار استاتیکی بالاتر (مثلاً 100 تا 150 Pa) استفاده شود.

توزیع هوا: توزیع یکنواخت هوا در سقف کاذب حیاتی است. استفاده از دریچه‌های خطی یا دریچه‌های پخش‌کننده (Diffusers) با کیفیت که توسط مهندس HVAC انتخاب شده‌اند، ضروری است تا از پدیده‌هایی مانند “Draft” (جریان هوای ناخواسته و تند) جلوگیری شود.

مزایا و معایب فن کوئل سقفی توکار 600 CFM یورو کلایم مدل BKT-600

مزایای فنی

1. ظرفیت هوادهی مناسب فضاهای متوسط

• دبی هوای 600 CFM (≈1020 CMH) برای فضاهای:
  • اداری متوسط
  • واحدهای مسکونی بزرگ
  • فروشگاه‌ها و فضاهای تجاری سبک
• پوشش مناسب متراژ تقریبی 40 تا 60 مترمربع (بسته به بار حرارتی)

2. تعادل خوب بین صدا و توان هوادهی

• استفاده از فن سانتریفیوژ دوبل
• سطح صدای عملیاتی حدود **≤48 d 2. تعادل خوب بین صدا و توان هوادهی
• استفاده از فن سانتریفیوژ دوبل
• سطح صدای عملیاتی حدود ≤48 dB
• مناسب نصب در سقف کاذب بدون ایجاد نویز آزاردهنده

3. مصرف انرژی کنترل‌شده

• توان مصرفی فن حدود 110 تا 150 وات
• بازده مناسب در مقایسه با مدل‌های قدیمی‌تر 600 CFM
• ایده‌آل برای پروژه‌هایی با بهره‌برداری مداوم

4. کویل مسی با راندمان حرارتی مناسب

• لوله مسی + فین آلومینیومی
• فشار کاری 16 بار و تحمل دمای آب تا 80°C
• عملکرد پایدار در سیستم‌های چیلر و بویلر

5. ابعاد مناسب برای اکثر سقف‌های کاذب

• ارتفاع حدود 240 میلی‌متر
• امکان نصب در سقف‌های کاذب استاندارد بدون تخریب سازه
• وزن متعادل برای نصب ایمن

6. نگهداری و سرویس ساده

• دسترسی آسان به فیلتر و فن
• قطعات مصرفی در دسترس بازار
• هزینه سرویس پایین‌تر نسبت به مدل‌های کانالی

معایب و محدودیت‌های فنی

1. فشار استاتیکی محدود (ESP پایین)

• ESP حدود 30 تا 50 پاسکال
• ❌ مناسب کانال‌کشی طولانی یا پرزانویی نیست
• در طراحی ضعیف کانال، افت محسوس CFM اتفاق می‌افتد

2. حساسیت بالا به کثیفی فیلتر

• فیلتر کثیف می‌تواند:
  • تا 30٪ کاهش دبی هوا
  • افزایش مصرف انرژی
• نیاز به سرویس منظم (حداقل هر 1–2 ماه)

3. عدم وجود کنترل پیشرفته به‌صورت پیش‌فرض

• ترموستات دیجیتال، شیر برقی و کنترل هوشمند آپشنال هستند
• برای پروژه‌های BMS محور نیاز به تجهیزات جانبی دارد

4. محدودیت در فضاهای با بار حرارتی بالا

• برای فضاهای:
  • دارای شیشه زیاد
  • تجهیزات گرمازا
  • سقف بلند

  ممکن است نیاز به مدل 800 CFM یا کانالی باشد

5. وابستگی عملکرد به طراحی تاسیسات

• کیفیت عملکرد کاملاً وابسته به:
  • طراحی کانال
  • دبی آب چیلر
  • شیب درین (1–2٪)
• نصب غیر اصولی = افت راندمان و افزایش خرابی

مقایسه با ظرفیت‌های پایین‌تر (مانند 300 CFM)

فن کوئل یوروکلایم (BKT-600) در یک موقعیت میانی قرار دارد.

1. ظرفیت سرمایش: BKT-600 حدوداً دو برابر ظرفیت مدل‌های 300 CFM را فراهم می‌کند، بنابراین برای فضاهای بزرگتر (مثلاً 40 تا 60 متر مربع بسته به بار حرارتی) مناسب است، در حالی که 300 CFM برای اتاق‌های کوچک‌تر یا مناطق کم بار کاربرد دارد.
2. سطح صدا (Noise Level): معمولاً فن کوئل‌های با ظرفیت بالاتر، برای رسیدن به حجم هوای مورد نظر، در دورهای پایین‌تری نسبت به مدل‌های کوچک کار می‌کنند، یا در دور یکسان، صدای کمتری در هر CFM تولید می‌کنند (به دلیل نسبت ابعاد بزرگتر فن).
3. هزینه: قیمت خرید BKT-600 بالاتر است، اما هزینه کلی سیستم در یک فضای بزرگتر ممکن است به صرفه‌تر باشد زیرا به جای نصب دو دستگاه 300 CFM، یک دستگاه 600 CFM نصب می‌شود که هزینه‌های لوله‌کشی و کنترل را کاهش می‌دهد.

راهنمای انتخاب و خرید فن کوئل سقفی توکار 600 CFM یورو کلایم مدل BKT-600

انتخاب دقیق BKT-600 نیازمند تحلیل دقیق بار حرارتی فضا است:

1. محاسبه دقیق بار حرارتی (Heat Load Calculation): باید تمامی فاکتورها شامل مساحت، ارتفاع سقف، میزان عایق‌بندی، جهت‌گیری ساختمان، تعداد نفرات، و تجهیزات داخلی (کامپیوتر، روشنایی) محاسبه شوند.
2. اختلاف دمای طراحی (Design $\Delta T$): تعیین دمای آب ورودی و خروجی سیستم چیلر (مثلاً 7/12 درجه سانتی‌گراد) که مستقیماً بر ظرفیت تبادل حرارت تأثیر می‌گذارد.
3. الزامات فشار استاتیکی: اگر مسیر توزیع هوا شامل کانال‌کشی بیش از 5 متر یا دریچه‌های با افت فشار بالا باشد، حتماً باید مشخصات فنی فشار استاتیکی دستگاه با مقاومت کل سیستم مطابقت داده شود.
4. انتخاب 2 لوله یا 4 لوله: در پروژه‌هایی که نیاز به گرمایش و سرمایش مستقل دارند، مدل 4 لوله (با دو کویل مجزا برای آب سرد و گرم) اکیداً توصیه می‌شود.

عوامل مؤثر بر قیمت BKT-600

قیمت نهایی فن کوئل سقفی توکار 600 CFM یورو کلایم مدل BKT-600 تحت تأثیر عوامل متعددی است:

1. کیفیت کویل: استفاده از کویل‌های تمام مسی با تعداد لایه‌های بیشتر یا تکنولوژی نانویی بر روی فین‌ها، قیمت را افزایش می‌دهد.
2. نوع موتور: موتورهای ECM/BLDC به دلیل راندمان انرژی بالا، گران‌تر از موتورهای AC استاندارد هستند.
3. برند و اعتبار: یوروکلایم به عنوان یک برند با کیفیت، قیمت‌گذاری خود را بر اساس استانداردها و خدمات پس از فروش بالاتر تنظیم می‌کند.
4. فشار استاتیکی درخواستی: دستگاه‌های با فشار استاتیکی بالاتر (برای کانال‌کشی‌های پیچیده) نیازمند فن و موتور قوی‌تری هستند و گران‌تر خواهند بود.
5. نوسانات بازار ارز: به دلیل وارداتی بودن بسیاری از قطعات الکترونیکی و مواد اولیه (مس، آلومینیوم)، نوسانات ارزی تأثیر مستقیمی بر قیمت تمام شده دارند.

دستورالعمل نصب اصولی فن کوئل سقفی توکار 600 CFM یورو کلایم مدل BKT-600

نصب نادرست یکی از بزرگترین دلایل کاهش راندمان و خرابی زودهنگام فن کوئل سقفی توکار یورو کلایم است.

1. موقعیت‌یابی و ساپورت‌گذاری

دستگاه باید توسط چهار نقطه اتصال (هوک یا ساپورت راد) به سازه سقف متصل شود. اطمینان حاصل کنید که بار دستگاه (حدود 20 تا 30 کیلوگرم) به درستی توزیع شده و از لرزش جلوگیری شود.

2. شیب درین (Condensate Drain Slope)

بسیار حیاتی: تشتک درین باید دارای حداقل 1 تا 2 درصد شیب به سمت خروجی تخلیه باشد تا تخلیه کامل آب تقطیر شده انجام شود. هرگونه تجمع آب در تشتک موجب رشد میکروارگانیسم‌ها و بوی نامطبوع خواهد شد. لوله تخلیه باید به طور مستقیم به شبکه فاضلاب متصل شده و دارای سیفون (P-Trap) باشد.

3. اتصالات لوله‌کشی

• استفاده از اتصالات انعطاف‌پذیر (Flexible Connectors) بین لوله‌های کویل و لوله‌کشی اصلی ساختمان برای جلوگیری از انتقال ارتعاشات فن به سازه.
• تمام کویل‌ها باید دارای شیرهای هواگیری (Air Vent) در بالاترین نقطه و شیرهای تخلیه (Drain Valve) در پایین‌ترین نقطه باشند.
• عایق‌کاری کامل لوله‌های آب سرد و گرم تا محل اتصال به دستگاه برای جلوگیری از اتلاف انرژی و تعریق (Condensation) بر روی لوله‌ها.

4. عایق‌کاری محفظه

بدنه داخلی دستگاه (به ویژه در اطراف کویل و مجاورت فن) باید با عایق سلول بسته (مانند فوم الاستومری) پوشانده شود تا از هدر رفت انرژی و ایجاد پل حرارتی جلوگیری گردد.

5. کانال‌کشی و دریچه‌ها

در صورت استفاده از کانال‌کشی، محل اتصال کانال به خروجی فن باید کاملاً آب‌بندی شده و با استفاده از فلکسیبل‌های ضخیم عایق‌بندی شود تا از تولید نویز اضافی جلوگیری شود.

نکات مهم راه‌اندازی اولیه

1. تست نشتی هیدرولیکی: پس از اتصال لوله‌ها، سیستم آب باید تحت فشار تست نشتی قرار گیرد.
2. پرچ آبگیری (Purging): سیستم باید کاملاً از هوا تخلیه شود. وجود هوا در کویل می‌تواند راندمان تبادل حرارت را تا 30 درصد کاهش دهد.
3. تست عملکرد فن: دستگاه باید در هر سه سرعت بالا، متوسط و پایین روشن شود تا اطمینان حاصل گردد که فن بدون لرزش اضافی و با جریان هوای مناسب کار می‌کند.
4. بررسی کنترلر: ترموستات باید به درستی با سیستم کنترل مرکزی (مثلاً 0-10V یا Modbus) ارتباط برقرار کند و عملکرد قطع و وصل کمپرسور/بویلر را بر اساس تنظیمات دمایی فعال سازد.

سرویس و نگهداری دوره‌ای فن کوئل سقفی توکار 600 CFM یورو کلایم مدل BKT-600

نگهداری منظم برای حفظ ظرفیت 600 CFM ضروری است:

• ماهانه (یا فصلی): تعویض یا شستشوی فیلتر هوا. فیلتر مسدود شده، فشار استاتیکی را به شدت افزایش داده و ظرفیت هوادهی را کاهش می‌دهد.
• سالانه: بررسی و تمیز کردن کویل. با استفاده از مواد شوینده مخصوص فن کوئل، رسوبات و گرد و غبار انباشته شده بر روی فین‌ها باید حذف شوند تا انتقال حرارت بهینه شود.
• سالانه: بررسی تشتک درین و مسیر تخلیه برای اطمینان از عدم گرفتگی. در صورت لزوم، با محلول ضدعفونی کننده (مانند وایتکس رقیق) شستشو شود.
• هر دو سال: بررسی موتور فن و بلبرینگ‌ها برای تشخیص هرگونه صدای غیرعادی که نشان‌دهنده نیاز به گریس‌کاری یا تعویض باشد.

روش‌های افزایش طول عمر دستگاه

1. کنترل کیفیت آب: استفاده از مهارکننده‌های خوردگی (Inhibitors) در مدار آب چیلر/بویلر برای محافظت از کویل‌های مسی.
2. اجتناب از کارکرد خشک (Dry Running): اطمینان از اینکه فن کوئل در حالت سرمایش تنها در صورتی کار می‌کند که آب سرد با دمای مناسب در کویل جریان داشته باشد. کارکرد فن بر روی کویل خشک باعث افزایش دمای سطح کویل و احتمالاً آسیب به آن می‌شود.
3. انتخاب دور بهینه فن: در صورت عدم نیاز به حداکثر سرمایش، استفاده از دورهای پایین (Low/Medium) طول عمر موتور و کاهش استهلاک فن را تضمین می‌کند.

عیب‌یابی و خطاهای رایج فن کوئل سقفی توکار 600 CFM یورو کلایم مدل BKT-600

✅ نکات مهندسی مهم (ویژه BKT‑600)

• ESP مجاز: 30–50 پاسکال → کانال‌کشی طولانی = افت شدید CFM
• فیلتر کثیف: تا 30٪ کاهش هوادهی
• سرویس پیشنهادی:
  • کاربری سنگین: هر 4–6 هفته
  • کاربری معمولی: هر 3–6 ماه

نکات بهره‌برداری بهینه در پروژه‌های مسکونی و اداری

در پروژه‌های اداری:
به دلیل ساعات کار طولانی، استفاده از دور متوسط فن به جای دور بالا در اکثر اوقات، توازن خوبی بین آسایش صوتی (Noise Comfort) و ظرفیت تبادل حرارت ایجاد می‌کند. تنظیم ترموستات‌ها در یک نقطه ثابت (Set Point) برای کل طبقه، کارایی را افزایش می‌دهد.

در پروژه‌های مسکونی:
اولویت اصلی، کاهش صدای فن است. استفاده از مدل BKT-600 در دور پایین (Low) برای حفظ دمای آسایش پس از رسیدن به دمای تنظیم شده، تجربه کاربری بهتری فراهم می‌آورد. در صورت استفاده از سیستم 4 لوله، اطمینان از بسته بودن کامل شیرهای گرم در حالت سرمایش و بالعکس ضروری است.

جمع‌بندی نهایی

فن کوئل سقفی توکار 600 CFM یورو کلایم مدل BKT-600، یک انتخاب مهندسی شده برای پروژه‌هایی است که نیازمند تعادل میان عملکرد حرارتی قوی (600 CFM)، زیبایی‌شناسی مخفی و دوام بالا هستند. با درک دقیق مشخصات فنی، به‌ویژه فشار استاتیکی و رعایت دقیق دستورالعمل‌های نصب و نگهداری (به ویژه شیب درین و تمیزی کویل)، می‌توان اطمینان حاصل کرد که این دستگاه برای سال‌های متمادی، آسایش حرارتی مطلوب ساختمان شما را با کمترین هزینه بهره‌برداری تامین خواهد نمود. انتخاب صحیح این ظرفیت، تضمین‌کننده کارکرد بهینه در کنار چیلرها و بویلرهای مرکزی شما خواهد بود.
