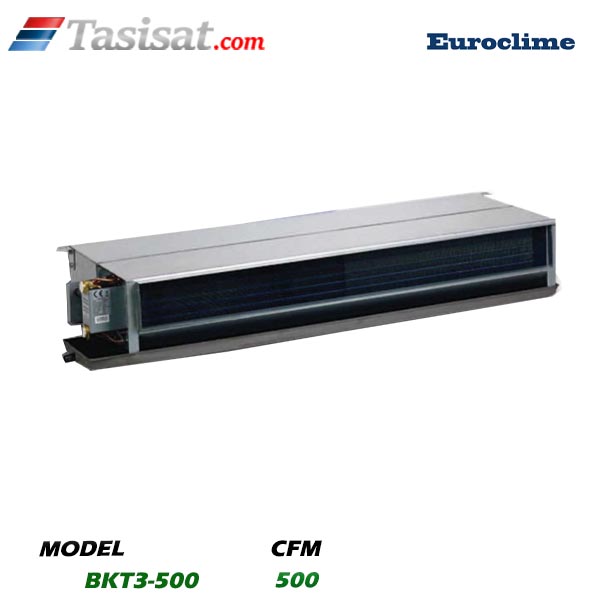

فن کوئل سقفی توکار 500 CFM یورو کلایم مدل BKT3-500

فن کوئل سقفی توکار 500 CFM یورو کلایم مدل BKT3-500

در دنیای پیچیده سیستم‌های تهویه مطبوع (HVAC)، انتخاب صحیح تجهیزات اصلی نقش حیاتی در تأمین آسایش حرارتی، بهره‌وری انرژی و دوام سیستم ایفا می‌کند. فن کوئل‌های سقفی توکار (Ceiling Concealed Fan Coil Units) به دلیل قابلیت نصب مخفیانه، طراحی مینیمال و توزیع یکنواخت هوا، یکی از محبوب‌ترین گزینه‌ها در پروژه‌های تجاری، اداری و مسکونی لوکس محسوب می‌شوند.

دستگاه یوروکلایم مدل BKT3-500 با ظرفیت نامی 500 فوت مکعب بر دقیقه (CFM) یا تقریباً 850 متر مکعب بر ساعت (CMH)، یک راهکار مهندسی شده برای فضاهایی با نیاز متوسط به گردش هوا است. این مقاله به تحلیل عمیق جنبه‌های فنی، عملکردی و اجرایی این مدل خاص می‌پردازد تا مهندسان و متخصصان تأسیسات بتوانند تصمیمی آگاهانه اتخاذ نمایند. تمرکز اصلی بر عملکرد واقعی، ملاحظات نصب و نگهداری مبتنی بر استانداردها خواهد بود.

معرفی و جایگاه فن کوئل سقفی توکار 500 CFM یورو کلایم مدل BKT3-500 در معماری HVAC

ظرفیت هوادهی (Air Flow Rate) مهم‌ترین پارامتر در تعیین تناسب فن کوئل با فضای مورد نظر است. ظرفیت 500 CFM (حدود 14.15 متر مکعب بر دقیقه) یک نقطه تعادل مهم در طراحی‌های HVAC محسوب می‌شود.

جایگاه 500 CFM:

1. مناسب برای فضاهای متوسط: این ظرفیت به طور معمول برای پوشش اتاق‌های کنفرانس متوسط (25 تا 35 متر مربع)، دفاتر کار انفرادی یا گروهی کوچک، یا اتاق‌های خواب مستر در پروژه‌های مسکونی با عایق‌بندی استاندارد مناسب است.
2. معیار سنجش: این ظرفیت به عنوان یک معیار استاندارد در بسیاری از کاتالوگ‌های جهانی شناخته می‌شود و اغلب به عنوان پایه برای ارزیابی عملکرد سایر مدل‌ها به کار می‌رود.
3. توازن بین دبی و صدا: در این رنج ظرفیتی، دستیابی به نسبت صدای قابل قبول (Noise Level) در عین حفظ راندمان مناسب، آسان‌تر از مدل‌های بسیار کوچک یا بسیار بزرگ است.

مشخصات فنی کامل فن کوئل سقفی توکار 500 CFM یورو کلایم مدل BKT3-500

مدل BKT3-500 بر اساس استانداردهای مهندسی روز طراحی شده است تا بالاترین سطح عملکرد را در ساختار کاست مخفی ارائه دهد.

مشخصات عملکردی

مشخصات الکتریکی

مشخصات فن و فشار استاتیکی

بررسی عملکرد سرمایش و گرمایش (Thermal Performance)

عملکرد حرارتی فن کوئل‌های یورو کلایم به شدت تحت تأثیر پارامترهای هندسی کویل، تعداد ردیف‌ها و سرعت فن قرار دارد. مدل BKT3-500 با کویل 3 ردیفه طراحی شده است تا تعادل بهینه بین ظرفیت حرارتی و افت فشار را حفظ کند.

عملکرد سرمایش

ظرفیت سرمایش اسمی (Nominal Cooling Capacity) این مدل در حدود 13,000 BTU/hr است.

نکته فنی: در سیستم‌های 2-Pipe سنتی، هنگامی که دمای آب چیلر افزایش می‌یابد (مثلاً در اوایل بهار یا اواخر پاییز)، ظرفیت سرمایشی کاهش خواهد یافت. مهندسان باید افت ظرفیت حرارتی را در محدوده دمایی واقعی محیط پروژه محاسبه کنند.

عملکرد گرمایش

گرمایش در این واحدها معمولاً با استفاده از آب گرم مرکزی (به جای بخار) انجام می‌شود. با فرض دمای آب ورودی 60^{C}، دستگاه ظرفیتی در حدود 20,000 BTU/hr تولید می‌کند. وجود کویل 3 ردیفه تضمین می‌کند که نرخ انتقال حرارت به میزان کافی بالا باشد تا بتواند نیاز گرمایشی استاندارد یک فضا را تأمین کند.

تحلیل فشار استاتیکی (ESP) و کانال‌کشی

ماهیت “سقفی توکار” بودن این دستگاه، آن را نیازمند اجرای کانال‌کشی برای هوای رفت و برگشت (در صورت نیاز) می‌سازد. فشار استاتیکی خارجی (External Static Pressure – ESP) یک عامل تعیین‌کننده در انتخاب این مدل است.

تأثیر ESP:
ظرفیت نامی 500 CFM تنها در شرایط فشار استاتیکی صفر (بدون مقاومت کانال) محقق می‌شود. اگر مجموع افت فشار ناشی از کانال‌های رفت و برگشت، دمپرها، توری‌ها و هرگونه مانع دیگر از 0.50 { in.wg} تجاوز کند، دبی واقعی هوای خروجی کاهش خواهد یافت، و راندمان تهویه کم می‌شود.

قاعده مهندسی:
برای دستیابی به عملکرد پایدار، مجموع افت فشار سیستم کانال‌کشی نباید بیش از 70 تا 80 درصد حداکثر ESP اعلام شده توسط سازنده باشد.

مزایا و معایب فنی فن کوئل سقفی توکار 500 CFM یورو کلایم مدل BKT3-500

انتخاب این مدل بر اساس مزایا و معایب عملکردی آن، و نه صرفاً تبلیغات، صورت می‌گیرد.

مزایای فن کوئل سقفی توکار 500 CFM یورو کلایم مدل BKT3-500

1. قابلیت توزیع مخفی: اشغال فضای افقی در کف یا دیوار حذف می‌شود، که این امر انعطاف‌پذیری معماری بالایی فراهم می‌آورد.
2. تنوع در تنظیم دبی: استفاده از موتورهای چندسرعته یا موتورهای DC با سرعت متغیر (در صورت موجود بودن) اجازه می‌دهد تا بار حرارتی متغیر فضا به خوبی دنبال شود و مصرف انرژی کاهش یابد.
3. کویل‌های چندردیفه: کویل 3 ردیفه تبادل حرارتی کارآمدتری نسبت به واحدهای 2 ردیفه فراهم می‌کند، به ویژه در شرایط مرطوب (رطوبت‌زدایی بهتر).
4. دسترسی مناسب برای سرویس: طراحی کاست امکان دسترسی آسان به پمپ درین، فیلتر و کویل‌ها را از طریق دریچه دسترسی سقف فراهم می‌کند.

معایب فن کوئل سقفی توکار 500 CFM یورو کلایم مدل BKT3-500

1. محدودیت ESP: با ESP حداکثر 0.50 اینچ.wg، برای فضاهای بزرگ با نیاز به کانال‌کشی طولانی یا دبی‌های بالا، ممکن است نیاز به استفاده از تقویت‌کننده‌های فشار (Duct Booster Fans) باشد که پیچیدگی و هزینه را افزایش می‌دهد.
2. نیاز به فضای سقف کاذب: ارتفاع سقف کاذب باید به اندازه کافی بلند باشد (معمولاً حداقل 350 میلی‌متر) تا جای کافی برای بدنه فن کوئل، کانال‌ها، اتصالات آب و سینی درین وجود داشته باشد.
3. تله صدا: اگر نصب لرزه‌گیرها (Vibration Isolators) نادیده گرفته شود، ارتعاشات فن به سازه سقف منتقل شده و سطح نویز محیط را افزایش می‌دهد.

مقایسه کوتاه با ظرفیت‌های 400 CFM و 600 CFM

انتخاب بین این سه ظرفیت به طور مستقیم به محاسبه دقیق بار حرارتی فضا (BTU/hr) و نرخ تهویه (ACH/CFM) بستگی دارد.

اگر محاسبات بار حرارتی فضای مورد نظر بین 11,000 تا 14,000 BTU/hr قرار گیرد، BKT3-500 با فراهم کردن راندمان بالا و صدای متوسط، بهترین انتخاب خواهد بود. انتخاب 600 CFM برای یک فضای کوچک، منجر به دمای پایین‌تر از حد مطلوب، رطوبت‌زدایی بیش از حد و مصرف انرژی بالاتر می‌شود (Oversizing).

راهنمای خرید فن کوئل سقفی توکار 500 CFM یورو کلایم مدل BKT3-500 و انتخاب فنی

برای خرید موفق فن کوئل سقفی توکار یورو کلایم، باید فراتر از ظرفیت هوادهی صرف عمل کرد:

1. تطابق با سیستم آب‌رسانی: مشخص کنید آیا سیستم شما 2-Pipe (سرمایش یا گرمایش متناوب) است یا 4-Pipe (سرمایش و گرمایش همزمان). کویل‌های 3 ردیفه معمولاً انعطاف‌پذیری بیشتری برای اتصال به هر دو سیستم دارند.
2. بررسی ESP مورد نیاز: مهندس تأسیسات باید نقشه‌های کانال‌کشی را نهایی کرده و اطمینان حاصل کند که افت فشار کل کانال‌ها از 0.375 اینچ.wg تجاوز نخواهد کرد.
3. ملاحظات ابعادی نصب: فضای در نظر گرفته شده در سقف کاذب باید حداقل 50 میلی‌متر از ابعاد دستگاه بزرگتر باشد تا فضای کافی برای نصب لوله‌ها، عایق‌ها و اجرای اتصالات درین فراهم شود.
4. نوع موتور: در پروژه‌هایی که هدف کاهش مصرف انرژی و کنترل دقیق دما است، انتخاب مدل مجهز به موتور DC (VRF Compatible) اکیداً توصیه می‌شود.

عوامل مؤثر بر قیمت فن کوئل سقفی توکار 500 CFM یورو کلایم مدل BKT3-500

قیمت نهایی فن کوئل یوروکلایم BKT3-500 تحت تأثیر چند عامل کلیدی است:

• نوع موتور: مدل‌های مجهز به موتورهای EC (Electronically Commutated) یا اینورتر به دلیل بازدهی بالاتر و قابلیت کنترل دقیق‌تر، گران‌تر از مدل‌های AC استاندارد هستند.
• نوع کویل: پیکربندی کویل (تعداد ردیف‌ها و جنس فین‌ها) بر قیمت اولیه تأثیر می‌گذارد.
• تجهیزات جانبی استاندارد: وجود سینی درین با عایق کامل، شیرهای ربع گرد (Ball Valves) و اتصالات استاندارد ضد لرزش در پکیج اولیه، قیمت را افزایش می‌دهد.
• محل تأمین و گارانتی: شرایط واردات، تعرفه‌ها و پوشش گارانتی رسمی بر قیمت فروش تأثیرگذار است.

راهکارهای افزایش نگهداری و طول عمر

فن کوئل سقفی به دلیل دسترسی دشوار، نیاز به برنامه‌ریزی نگهداری دقیق دارد.

1. تصفیه هوا (فیلتراسیون): استفاده از فیلترهای با راندمان حداقل G3/G4 برای جلوگیری از نشست گرد و غبار روی کویل‌ها و پره‌های فن، که عامل اصلی افت راندمان و افزایش صدا است.
2. کنترل کیفی آب: کنترل سطح pH و سختی آب در سیستم‌های بسته (گرمایش) و جلوگیری از خوردگی شیمیایی در کویل‌های مسی و آلومینیومی ضروری است.
3. نظافت کویل: کویل باید حداقل سالی یک بار با محلول‌های مخصوص (بدون آسیب به پره‌ها) شستشو داده شود تا رسوبات و لایه‌های میکروبی پاک شوند.

اصول نصب استاندارد (Critical Installation Procedures)

نصب نادرست رایج‌ترین علت خرابی‌ها و کاهش راندمان در فن کوئل‌های سقفی است.

1. تراز بودن و شیب سینی درین (Drain Pan Slope)

اهمیت: هدایت صحیح آب میعان شده از کویل به پمپ یا مسیر درین اصلی حیاتی است.
استاندارد: سینی درین باید با شیبی حداقل 1% تا 2% به سمت نقطه تخلیه (پمپ درین یا خطوط اصلی) نصب شود. این شیب باید به طور دقیق توسط تراز لیزری کنترل شود. هرگونه عدم تراز منجر به تجمع آب در کناره‌ها و نشت از دریچه دسترسی می‌شود.

2. ایزولاسیون لرزش (Vibration Isolation)

فن و موتور مستقیماً به شاسی دستگاه متصل هستند. برای جلوگیری از انتقال ارتعاشات به سازه سقف:

• استفاده از پایه‌های لاستیکی ضد لرزش (Vibration Mounts) زیر شاسی دستگاه در نقاط اتصال به ریل‌های سقف کاذب.
• استفاده از اتصالات انعطاف‌پذیر (Flexible Connectors) در اتصالات لوله‌های آب رفت و برگشت.

3. اتصالات کانال

اتصالات کانال هوا به دهانه‌های فن کوئل باید کاملاً آب‌بندی شده و با استفاده از فلنج‌های استاندارد و واشر مناسب نصب شوند تا از نشت هوا و افت فشار غیرمنتظره جلوگیری شود.

برنامه سرویس و نگهداری دوره‌ای فن کوئل سقفی توکار 500 CFM یورو کلایم مدل BKT3-500

سرویس‌های ماهانه (یا هر 4–6 هفته در کاربری سنگین)

سرویس‌های فصلی (هر 3 ماه)

سرویس‌های سالانه (سرویس اساسی)

جدول خطاها و مشکلات رایج فن کوئل سقفی توکار 500 CFM یورو کلایم مدل BKT3-500

جمع‌بندی نهایی

فن کوئل سقفی توکار 500 CFM یورو کلایم مدل BKT3-500 یک دستگاه با ظرفیت متوسط (500 CFM) است که به خوبی در پروژه‌هایی با نیاز به تهویه مطبوع مخفی و کنترل‌پذیر قرار می‌گیرد. موفقیت در عملکرد این دستگاه کاملاً وابسته به رعایت دو اصل اساسی است: اول، محاسبه دقیق بار حرارتی فضا برای جلوگیری از اور-سایزینگ یا زیر-سایزینگ، و دوم، اجرای دقیق مراحل نصب، به ویژه تراز کردن سینی درین و نصب لرزه‌گیرها. این واحد، با توانایی کار در برابر ESP تا 0.50 اینچ.wg، برای کانال‌کشی‌های کوتاه تا متوسط، یک راهکار با نسبت عملکرد به هزینه (Performance-to-Cost Ratio) مناسب در بازار تهویه مطبوع محسوب می‌شود.
