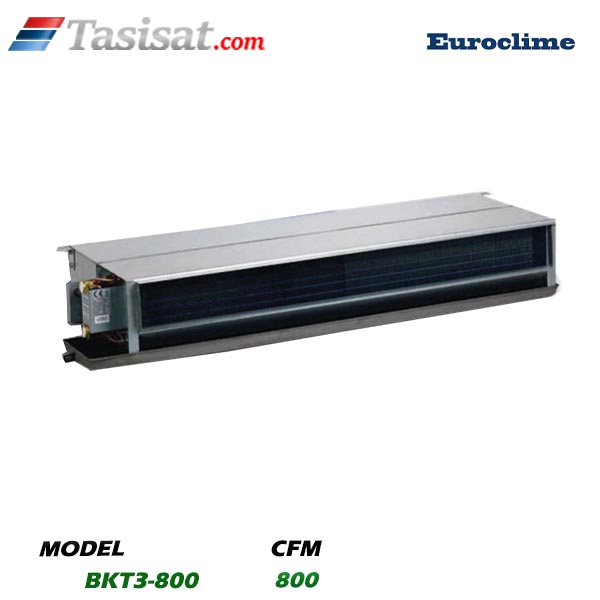

فن کوئل سقفی توکار 800 CFM یورو کلایم مدل BKT3-800

فن کوئل سقفی توکار 800 CFM یورو کلایم مدل BKT3-800

فن کوئل سقفی توکار (Concealed Ceiling Fan Coil Unit)، به عنوان یکی از اجزای اصلی سیستم‌های سرمایش و گرمایش مرکزی مبتنی بر آب (مانند سیستم‌های VRF یا چیلر/بویلر)، نقش حیاتی در توزیع و تبادل حرارت مطبوع در فضاهای داخلی ایفا می‌کند. مدل یوروکلایم BKT3-800 با ظرفیت هوادهی 800 فوت مکعب بر دقیقه (CFM)، یک راهکار مهندسی‌شده برای محیط‌هایی است که نیازمند نصب مخفی، صدای پایین و راندمان بالا در فضاهای اداری متوسط، سوئیت‌های هتل، و فضاهای تجاری با سقف کاذب استاندارد هستند.

فن کوئل سقفی توکار 800 CFM یورو کلایم مدل BKT3-800 با طراحی توکار، زیبایی بصری فضا را حفظ کرده و تنها دریچه ورود و خروج هوا قابل مشاهده است. هدف این مستند فنی، ارائه یک تحلیل جامع بر مبنای پارامترهای مهندسی، عملکرد واقعی، و نکات کلیدی نصب و نگهداری این مدل خاص است.

مشخصات فنی فن کوئل سقفی توکار 800 CFM یورو کلایم مدل BKT3-800

اطلاعات فنی دقیق، زیربنای انتخاب صحیح این تجهیز در محاسبات بار حرارتی و طراحی کانال‌کشی است.

فن‌کوئل سقفی توکار یوروکلایم مدل BKT3‑800 (800 CFM) با دبی هوادهی اسمی ۸۰۰ CFM (حدود ۱۳۶۰ m³/h)، مناسب فضاهای مسکونی بزرگ و اداری است و به فن سانتریفیوژ کم‌صدا با فشار استاتیکی خارجی حدود ۳۰ تا ۵۰ پاسکال مجهز می‌باشد؛ کویل ۳ یا ۴ ردیفه مسی با فین آلومینیومی (فشار کاری تا ۱۶ بار) ظرفیت سرمایشی تقریبی ۷٫۵ تا ۹ کیلووات و گرمایشی متناسب با دبی آب گرم را فراهم می‌کند، دارای فیلتر قابل شست‌وشو، سینی درین با شیب ۱–۲٪ برای تخلیه مطمئن تقطیر، عایق‌کاری صوتی و حرارتی کلاس B، درجه حفاظت IP20، اتصال استاندارد لوله آب ۳/۴ اینچ و ابعاد تقریبی ۱۱۰۰×۷۰۰×۲۸۰ میلی‌متر بوده و برای نصب در سقف کاذب با کانال‌کشی کوتاه تا متوسط طراحی شده است.

بررسی عملکرد واقعی فن کوئل سقفی توکار 800 CFM یورو کلایم مدل BKT3-800 در پروژه‌ها و کاربردها

فن کوئل سقفی توکار یورو کلایم، در محیط‌هایی با نیاز به هوادهی بالا اما محدودیت فضا برای نصب دستگاه‌های کابینتی، عملکردی بهینه از خود نشان می‌دهد.

کاربردهای اصلی:

1. دفاتر کار باز (Open Office): پوشش مساحت‌هایی تا حدود 70 تا 90 متر مربع (بسته به ارتفاع سقف و میزان بار حرارتی داخلی).
2. فضاهای تجاری کوچک: رستوران‌ها، بوتیک‌ها و سالن‌های انتظار.
3. سوئیت‌های لوکس هتل: تأمین آسایش حرارتی با حداقل صدای مزاحم.

عملکرد مبتنی بر CFM: 800 CFM به معنای تعویض هوا تقریباً 6 تا 8 بار در ساعت برای یک فضای استاندارد با ارتفاع 3 متر است که برای حفظ کیفیت هوای داخلی (IAQ) مناسب محسوب می‌شود.

مزایا و نقاط قوت فنی مدل BKT3-800

1. نصب مخفی و زیبایی‌شناسی: طراحی بسیار باریک و قابل نصب درون سقف کاذب، کاملاً مطابق با استانداردهای معماری مدرن.
2. راندمان فن بالا: استفاده از فن‌های با طراحی آیرودینامیک منجر به نسبت CFM به وات مصرفی (CFM/Watt) بهینه می‌شود.
3. سطح صدای پایین: در دورهای استاندارد (Medium)، سطح صدای دستگاه معمولاً بین 35 تا 40 dBA در فاصله 1.5 متری قرار می‌گیرد که برای محیط‌های اداری ایده‌آل است.
4. قابلیت دسترسی آسان: طراحی دریچه سرویس، امکان دسترسی سریع به فیلتر، کویل و پمپ تخلیه را فراهم می‌آورد.
5. عایق‌کاری پیشرفته: عایق‌کاری با کیفیت بالا از اتلاف انرژی جلوگیری کرده و مهم‌تر از آن، از ایجاد قطرات شبنم روی بدنه داخلی که منجر به چکه کردن می‌شود، ممانعت می‌کند.

معایب و محدودیت‌های فنی فن کوئل سقفی توکار 800 CFM یورو کلایم مدل BKT3-800

مهم‌ترین محدودیت این دستگاه، همانطور که قبلاً ذکر شد، محدودیت ESP است. در صورت طراحی نامناسب کانال‌ها، این دستگاه با مشکلات زیر مواجه می‌شود:

• کاهش دبی: اگر ESP مورد نیاز 60 پاسکال باشد، دبی واقعی دستگاه به زیر 700 CFM سقوط می‌کند.
• افزایش مصرف برق (غیرمستقیم): فن برای رسیدن به دبی مورد نظر مجبور است توان بیشتری مصرف کند بدون اینکه به راندمان مورد نظر برسد (به دلیل نزدیکی به منحنی استال فن).
• عدم توازن حرارتی: توزیع نامناسب هوا در فضا باعث ایجاد نقاط گرم یا سرد می‌شود.

محدودیت دوم: در مدل‌های دارای پمپ درین داخلی، اگر ارتفاع پمپ (هد تخلیه) بیش از حد مجاز باشد، ممکن است تخلیه کندانس دچار اختلال شده و منجر به سرریز شدن سینی تخلیه شود.

راهنمای انتخاب و خرید فن کوئل سقفی توکار 800 CFM یورو کلایم مدل BKT3-800

انتخاب صحیح این فن کویل بر اساس سه عامل اصلی صورت می‌گیرد:

1. محاسبه متراژ و بار حرارتی

انتخاب صرفاً بر اساس متراژ کار اشتباه است. ابتدا باید بار حرارتی (BTU/hr) فضا محاسبه شود.

اگر ظرفیت محاسبه شده در محدوده ظرفیت سرمایشی 30,000 تا 32,000 BTU/hr قرار گرفت، مدل 800 CFM مناسب است. برای بارهای حرارتی بالاتر، نیاز به مدل 1000 CFM یا استفاده از دو دستگاه 600 CFM خواهد بود.

2. نوع کاربری و شرایط محیطی

• سقف کاذب محدود: اگر فضای خالی بالای سقف کاذب کمتر از 30 سانتی‌متر باشد، ممکن است نیاز به استفاده از مدل‌های باریک‌تر یا نصب عمودی با کویل افقی باشد (باید در مرحله طراحی لحاظ شود).
• محیط‌های پرگرد و غبار: در محیط‌های بسیار آلوده (مانند آشپزخانه‌های صنعتی که در نزدیکی آن نصب می‌شوند)، استفاده از فیلترهای با راندمان بالاتر (مثلاً G4 به جای ساده) ضروری است که این امر فشار استاتیک را افزایش می‌دهد و باید در محاسبات ESP لحاظ شود.

3. طراحی کانال‌کشی (Duct Design)

برای حفظ عملکرد 800 CFM، طراحی کانال باید با در نظر گرفتن کمترین افت فشار ممکن صورت گیرد:

1. کاهش طول کانال: تا حد ممکن طول کانال برگشت و هوای تازه را به حداقل برسانید.
2. استفاده از قطعات گرد: در صورت امکان، به جای کانال‌های مستطیلی، از قطعات گرد با شعاع بزرگ برای زانویی‌ها استفاده کنید تا افت اصطکاکی کاهش یابد.
3. محاسبه دقیق افت فشار: کل افت فشار نباید از 50 پاسکال تجاوز کند.

عوامل مؤثر بر قیمت‌گذاری فن کوئل سقفی توکار 800 CFM یورو کلایم مدل BKT3-800

قیمت نهایی فن کوئل BKT3-800 تحت تأثیر پارامترهای زیر است:

• تعداد لوله‌های کویل: مدل‌های 4 لوله‌ای به دلیل پیچیدگی شیرآلات کنترلی و شیر برقی، گران‌تر هستند.
• نوع الکتروموتور: استفاده از موتورهای EC (Electronically Commutated) به جای موتورهای AC سنتی، هزینه اولیه را افزایش می‌دهد اما مصرف برق را تا 30% کاهش داده و امکان کنترل دور دقیق‌تر (بدون پله) را فراهم می‌کند.
• کیفیت فیلتر: درجه فیلتراسیون (مثلاً G4 یا F7) بر هزینه نهایی تأثیرگذار است.
• برند تجهیزات جانبی: کیفیت پمپ درین و شیرآلات کنترلی نیز در قیمت نهایی لحاظ می‌شود.

نکات مهم نصب اصولی (Installation Best Practices)

نصب صحیح، تضمین‌کننده عملکرد بلندمدت و کم‌صدا بودن فن کویل یورو کلایم است.

1. تراز بودن و لرزه‌گیری

دستگاه باید کاملاً تراز (Level) نصب شود. عدم تراز بودن باعث می‌شود آب کندانس به طور یکنواخت در سینی تخلیه جمع نشود و موجب سرریز از یک سمت گردد. استفاده از لرزه‌گیرهای مناسب (معمولاً پایه‌های لاستیکی یا فنری) بین یونیت و سازه سقف، از انتقال ارتعاشات فن به سقف کاذب و در نتیجه ایجاد صدا جلوگیری می‌کند.

2. شیب تخلیه کندانس

سینی تخلیه (Drain Pan) باید دارای شیب رو به خروجی باشد. شیب استاندارد مورد تأیید شرکت یوروکلایم 1 تا 2 درصد به سمت لوله درین است. این شیب باید در تمام مسیر لوله‌کشی درین تا نقطه تخلیه حفظ شود.

3. ملاحظات کانال‌کشی

1. جلوگیری از نشت هوا: اتصالات کانال‌ها به دستگاه باید با واشرهای الاستومری یا چسب‌های مخصوص هوابندی شوند تا نشتی هوا (که دبی واقعی را کاهش می‌دهد) به حداقل برسد.
2. انعطاف‌پذیری: در محل اتصال کانال به یونیت، استفاده از یک قطعه کانال انعطاف‌پذیر (Flex Duct) به طول کوتاه، به جذب لرزش کمک می‌کند.

برنامه سرویس و نگهداری دوره‌ای

سرویس منظم برای حفظ راندمان سیستم‌های آب‌محور حیاتی است.

هشدار حیاتی: کثیفی فیلتر هوا به شدت جریان عبوری هوا را محدود می‌کند. یک فیلتر کثیف می‌تواند به راحتی منجر به کاهش 30 درصدی در CFM مؤثر شود، که مستقیماً به معنای کاهش ظرفیت سرمایشی/گرمایشی و افزایش مصرف انرژی برای دستیابی به دمای مطلوب است.

جدول خطاها و عیب‌یابی رایج فن کوئل سقفی توکار 800 CFM یورو کلایم مدل BKT3-800

در ادامه جدول خطاها و عیب‌یابی رایج فن‌کوئل سقفی توکار 800 CFM یوروکلایم مدل BKT3‑800 ارائه شده است:

جمع‌بندی مهندسی و پیشنهاد نهایی

فن کوئل سقفی توکار 800 CFM یورو کلایم مدل BKT3-800 یک واحد ترمینال با کیفیت بالا است که به طور خاص برای پروژه‌هایی که بر زیبایی‌شناسی، نصب مخفی و عملکرد نسبتاً بالا تمرکز دارند، طراحی شده است. پارامتر کلیدی در موفقیت این سیستم، مدیریت دقیق فشار استاتیک خارجی (ESP) است.

پیشنهاد نهایی:
انتخاب مدل BKT3-800 برای فضاهای با بار حرارتی متوسط و متراژ متوسط (تا 90 متر مربع) با سقف کاذب استاندارد، یک انتخاب بهینه و اقتصادی محسوب می‌شود. مهندسان تأسیسات موظفند در فاز طراحی کانال، با استفاده از نرم‌افزارهای شبیه‌سازی افت فشار، اطمینان حاصل کنند که ESP مورد نیاز از 50 پاسکال فراتر نرود. همچنین، استفاده از موتورهای EC در این مدل، سرمایه‌گذاری اولیه را به دلیل صرفه‌جویی بلندمدت در هزینه‌های انرژی، توجیه می‌کند. نصب دقیق بر اساس دستورالعمل‌های شیب‌بندی و لرزه‌گیری، تضمین‌کننده سطح صدای مطلوب (کمتر از 40 dBA در دور نرمال) خواهد بود.
