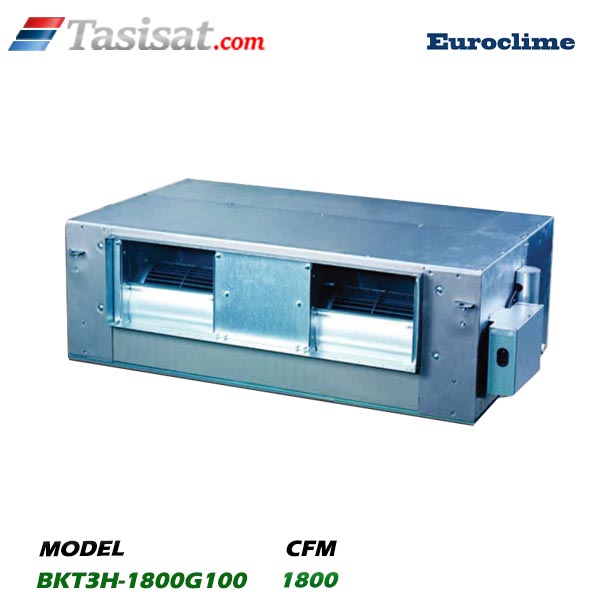

فن کوئل کانالی 1800 CFM یورو کلایم مدل BKT3H-1800G100

فن کوئل کانالی 1800 CFM یورو کلایم مدل BKT3H-1800G100

در طراحی سیستم‌های تهویه مطبوع (HVAC) برای فضاهای تجاری، اداری، هتل‌ها، و مراکز درمانی با متراژ بالا، انتخاب تجهیزات مرکزی با قابلیت هوادهی بالا و توزیع یکنواخت هوا اهمیت حیاتی دارد. در این میان، فن کوئل‌های کانالی (Ducted Fan Coil Units) به دلیل انعطاف‌پذیری در نصب مخفی (زیر سقف کاذب) و قابلیت اتصال به شبکه‌های پیچیده کانال‌کشی، به عنوان راه‌حل‌های بهینه مطرح می‌شوند.

فن کوئل کانالی یوروکلایم (Euroclim)، به عنوان یکی از برندهای مطرح در صنعت HVAC، با ارائه مدل‌های مهندسی‌شده، پاسخگوی نیاز پروژه‌هایی است که نیازمند ظرفیت‌های هوادهی بالا هستند. فن کوئل کانالی 1800 CFM یورو کلایم مدل BKT3H-1800G100 دقیقاً در این نقطه استراتژیک قرار می‌گیرد؛ این دستگاه با ظرفیت هوادهی 1800 فوت مکعب بر دقیقه (CFM) و فشار استاتیک خارجی 100 پاسکال، یک واحد قدرتمند برای تأمین سرمایش و گرمایش فضاهایی با نیازهای پیچیده کانال‌کشی و افت فشار زیاد است. تمرکز این تحلیل، بر بررسی دقیق مشخصات فنی، عملکرد تحلیلی و مزایای رقابتی این مدل خاص در پروژه‌های مهندسی است.

مشخصات فنی کامل فن کوئل کانالی BKT3H-1800G100

شناخت دقیق پارامترهای فنی برای مهندسان تأسیسات ضروری است. فن کوئل کانالی 1800 CFM یورو کلایم مدل BKT3H-1800G100 از سری فن کوئل‌های کانالی با دمندگی بالا بوده و دارای مشخصات فنی کلیدی زیر است:

نکته فنی مهم (Engineering Note)

فن کوئل کانالی 1800 CFM یورو کلایم مدل BKT3H-1800G100 به دلیل فشار استاتیک 100 پاسکال، گزینه‌ای ایده‌آل برای پروژه‌هایی است که:

• طول کانال زیاد دارند
• کانال‌کشی چند شاخه دارند
• نیاز به توزیع یکنواخت هوا در متراژ بالا دارند

قابلیت‌ها و ویژگی‌های منحصر به فرد فن کوئل کانالی 1800 CFM یورو کلایم مدل BKT3H-1800G100

این مدل خاص، برای غلبه بر چالش‌های طراحی در پروژه‌های بزرگ بهینه‌سازی شده است:

1. نصب مخفی و زیبایی‌شناسی

طراحی کانالی به این واحد اجازه می‌دهد تا کاملاً در فضای بالای سقف کاذب تعبیه شده و تنها دریچه‌های تأمین و برگشت هوا در دید باشند. این امر برای ساختمان‌های اداری مدرن که زیبایی بصری اهمیت دارد، یک مزیت بزرگ محسوب می‌شود.

2. توان پوشش کانال‌کشی طولانی (High ESP)

مهم‌ترین ویژگی این دستگاه، ESP معادل 100 پاسکال است. این رقم اجازه می‌دهد تا سیستم هوارسانی، در برابر مقاومت‌های زیر غلبه کند:

• افت فشار ناشی از طول زیاد کانال‌های توزیع.
• مقاومت فیلترهای با راندمان بالا (مانند F7).
• مقاومت اتصالات، زانویی‌ها و دمپرها.

بدون ESP کافی، توزیع هوا در انتهای مسیر دچار افت شدید شده و نواحی مورد نظر به درستی سرویس نخواهند شد.

3. توزیع یکنواخت هوا

قدرت فن به گونه‌ای تنظیم شده است که پس از عبور هوا از کویل، با فشار مناسب وارد شبکه کانال‌کشی شود و توزیع یکنواختی را در تمام نقاط طراحی تضمین کند.

4. عملکرد پایدار در بارهای بالا

به دلیل استفاده از موتور و فن با کیفیت و طراحی بهینه محفظه فن (Plenum)، دستگاه می‌تواند در ساعات اوج بار، بدون افت عملکرد شدید یا افزایش بیش از حد دما و فشار، به کار خود ادامه دهد.

عملکرد فن کوئل کانالی 1800 CFM یورو کلایم مدل BKT3H-1800G100 در سرمایش و گرمایش

راندمان یک فن کوئل کانالی یورو کلایم به شدت به ظرفیت تبادل حرارت کویل وابسته است. در مدل BKT3H-1800G100، کویل‌ها معمولاً چند ردیفه (3 یا 4) هستند تا جذب یا دفع حرارت مؤثرتری صورت پذیرد.

1. تحلیل راندمان تبادل حرارت

• راندمان در بار کامل: با توجه به دبی هوای بالا (1800 CFM) و جریان آب خنک‌کننده/گرم‌کننده استاندارد، دستگاه ظرفیت خنک‌کنندگی اسمی خود را ارائه می‌دهد.
• رفتار در بار جزئی: در حالت بار جزئی (که رایج‌ترین حالت عملکرد است)، کنترل‌کننده‌ها با کاهش دور فن (توسط درایو یا تنظیم مرحله‌ای) یا تغییر دبی آب، سیستم را تعدیل می‌کنند. قدرت بالای فن این امکان را می‌دهد که حتی در دورهای پایین، دبی هوای کافی برای جبران تغییرات محیطی تأمین شود.

2. مقایسه با ظرفیت‌های پایین‌تر

فن کوئل‌های 600 یا 1200 CFM در مقایسه با مدل 1800 CFM، در فضاهای بسیار بزرگ یا دارای پنجره‌های پر نور، نیاز به استفاده از چندین دستگاه یا افزایش شدید زمان کارکرد دارند. مدل 1800 CFM با یک دستگاه، می‌تواند پوشش یک منطقه بزرگ را به صورت متمرکز و با کنترل بهتر انجام دهد، در نتیجه پیچیدگی لوله‌کشی و سیم‌کشی تجهیزات کمکی کاهش می‌یابد.

مزایای کلیدی مدل BKT3H-1800G100

انتخاب این مدل مزایای مهندسی قابل توجهی به همراه دارد:

1. ظرفیت بالا و کاهش تعداد واحدها: کاهش تعداد تجهیزات نصب شده در سقف کاذب یا اتاقک‌ها، که منجر به ساده‌تر شدن نگهداری و کاهش نقاط احتمالی خرابی می‌شود.
2. ESP قوی (100Pa): کلیدی‌ترین مزیت برای پروژه‌هایی با معماری باز و استفاده از کانال‌های طولانی و منشعب.
3. کیفیت ساخت و دوام: برند Euroclim معمولاً از ورق‌های گالوانیزه با کیفیت و قطعات مکانیکی با دوام استفاده می‌کند که طول عمر دستگاه را افزایش می‌دهد.
4. انعطاف در طراحی کانال: امکان نصب در فضاهای محدود سقف کاذب با توجه به شکل مستطیلی و قابلیت اتصال کانال از بالا یا عقب.
5. تأمین هوای تازه (با افزودن بخش هواساز): اگرچه این واحد فن کوئل است، اما با نصب یک بخش اختلاط هوای تازه (Mixing Box)، می‌تواند نقش تأمین هوای مورد نیاز تهویه (Ventilation) را نیز ایفا کند.

معایب و محدودیت‌های فن کوئل کانالی 1800 CFM یورو کلایم مدل BKT3H-1800G100

در کنار مزایا، محدودیت‌های زیر باید در فاز طراحی مد نظر قرار گیرند:

1. نیاز به فضای نصب زیاد: این دستگاه‌ها حجیم‌تر از مدل‌های فن کوئل کاست (Cassette) هستند و نیازمند فضای خالی کافی بالای سقف کاذب هستند.
2. هزینه اولیه بالاتر: به دلیل قدرت بیشتر فن، موتور قوی‌تر و کویل بزرگ‌تر، قیمت خرید اولیه آن بالاتر از مدل‌های کم‌ظرفیت‌تر است.
3. الزام نصب تخصصی: به دلیل حساسیت فشار استاتیک و نیاز به آب‌بندی مناسب درین و اتصالات لوله‌ها، نصب آن باید حتماً توسط تیم‌های متخصص HVAC صورت پذیرد.
4. سطح صدای بالقوه بالاتر: اگرچه طراحی آکوستیک مد نظر قرار گرفته، اما دبی هوای بالا ذاتاً صدای بیشتری تولید می‌کند، مگر اینکه کانال‌ها به خوبی عایق‌کاری و میراگر ارتعاش مجهز شوند.

راهنمای خرید و عوامل مؤثر بر قیمت

قیمت فن کوئل کانالی 1800 CFM یورو کلایم مدل BKT3H-1800G100 تابعی از چندین متغیر کلیدی است:

1. متراژ و محاسبه دقیق بار حرارتی: هرچه بار سرمایشی منطقه مورد نظر بالاتر باشد، نیاز به راندمان دقیق‌تر و در نتیجه تجهیزات با کیفیت بالاتر (و گران‌تر) احساس می‌شود.
2. فشار استاتیک مورد نیاز (ESP): اگر پروژه نیازمند 120 یا 150 پاسکال باشد، ممکن است مدل‌های قوی‌تر یا سفارشی‌سازی شده‌ای مورد نیاز باشد که قیمت را افزایش می‌دهد.
3. نوع موتور (AC در مقابل EC): موتورهای با راندمان بالا (EC Motor) مصرف برق کمتری دارند و امکان کنترل دور دقیق‌تری را فراهم می‌کنند، اما قیمت اولیه دستگاه را بالا می‌برند.
4. برند و گارانتی: کیفیت ساخت و مدت زمان و پوشش گارانتی (معمولاً 18 تا 24 ماه برای قطعات اصلی) نقش مستقیمی در قیمت‌گذاری دارد.
5. تجهیزات جانبی: شیرهای برقی (Solienoid Valves)، ترموستات‌های هوشمند، و پمپ تخلیه درین اختیاری می‌توانند قیمت نهایی را افزایش دهند.

نصب اصولی فن کوئل کانالی

نصب صحیح، ضامن دستیابی به ظرفیت 1800 CFM و ESP 100Pa است.

1. الزامات سقف کاذب: دستگاه باید بر روی سازه سقف کاذب (و نه صرفاً بر روی تایل‌ها) به طور محکم و با استفاده از پایه‌های لرزه‌گیر (Isolation Hangers) نصب شود تا انتقال لرزش به سازه به حداقل برسد.
2. کانال‌کشی: باید از کانال‌های گالوانیزه یا داکت‌های انعطاف‌پذیر با کیفیت استفاده شود. برای حفظ ESP، شعاع انحنای زانویی‌ها باید به اندازه کافی بزرگ باشد (ترجیحاً R/D > 1.5).
3. شیب‌بندی درین: سینی تخلیه آب (Drain Pan) باید با شیب حداقل 1 تا 2 درصد به سمت لوله خروجی درین هدایت شود تا از تجمع آب و رشد باکتری‌ها جلوگیری شود. لوله درین باید به طور مستقیم به فاضلاب متصل شود و دارای تله آب (P-Trap) باشد.
4. اتصال لوله‌ها: اتصالات آب سرد و گرم باید با استفاده از لوله‌های مسی یا اتصالات فشاری مناسب انجام شود. اورینگ‌ها و اتصالات باید کاملاً آب‌بندی شوند تا از نشتی در فضای سقف کاذب جلوگیری گردد.
5. نکات عایق‌کاری: کلیه سطوح خارجی فن کوئل یورو کلایم و بدنه کانال‌های هوا (هم ورودی و هم خروجی) باید با عایق‌های الاستومری با ضخامت حداقل 13 میلی‌متر و مقاومت در برابر رطوبت (Closed-Cell) عایق‌کاری شوند تا از اتلاف انرژی و پدیده شبنم‌زنی (Condensation) جلوگیری شود.

سرویس و نگهداری و افزایش طول عمر

برنامه سرویس دوره‌ای برای حفظ راندمان 1800 CFM حیاتی است:

• شستشوی کویل (فصلی): کویل‌ها باید حداقل سالی یک بار (قبل از شروع فصل اوج سرمایش) با محلول‌های شوینده مخصوص فن کوئل‌ها تمیز شوند. کثیفی سطح کویل‌ها می‌تواند راندمان تبادل حرارت را تا 20% کاهش دهد.
• تعویض فیلتر (ماهانه تا سه ماهه): فیلتر G4 باید بر اساس میزان آلودگی محیط، تعویض یا سرویس شود. گرفتگی فیلتر مستقیماً منجر به کاهش دبی هوای خروجی و کاهش ESP مفید دستگاه می‌شود.
• بازبینی فن و موتور: بلبرینگ‌ها باید به صورت دوره‌ای روانکاری شده (در صورت داشتن گریس‌خور) و سیم‌پیچ موتور از نظر حرارتی بازرسی شود.
• تخلیه و شستشوی درین (فصلی): تمیز نگه داشتن سینی و لوله درین برای جلوگیری از بو و رشد قارچ ضروری است.

خطاها و مشکلات رایج و راهکارها

نتیجه‌گیری نهایی و جمع‌بندی

فن کوئل کانالی 1800 CFM یورو کلایم مدل BKT3H-1800G100 یک انتخاب استراتژیک برای پروژه‌های HVAC است که نیازمند هوادهی بالا و مدیریت افت فشار پیچیده کانال‌کشی هستند. این دستگاه با ظرفیت 1800 CFM و ESP قوی 100 پاسکال، به طور مؤثر مناطق وسیع را پوشش داده و انعطاف‌پذیری بالایی در معماری داخلی فراهم می‌آورد.

انتخاب این مدل باید بر اساس تحلیل دقیق بارهای حرارتی محیط، طول مسیر کانال‌کشی و ملاحظات مربوط به نویز محیط صورت پذیرد. با توجه به ماهیت پرظرفیت آن، سرمایه‌گذاری اولیه بالاتر این دستگاه با مزایای بلندمدت کاهش تعداد واحدهای مورد نیاز، پایداری عملکرد و کیفیت توزیع هوا توجیه می‌شود. اجرای نصب اصولی و رعایت برنامه نگهداری، تضمین‌کننده دستیابی به راندمان تبادل حرارت مطلوب و عمر مفید طولانی این واحد پرقدرت خواهد بود.
