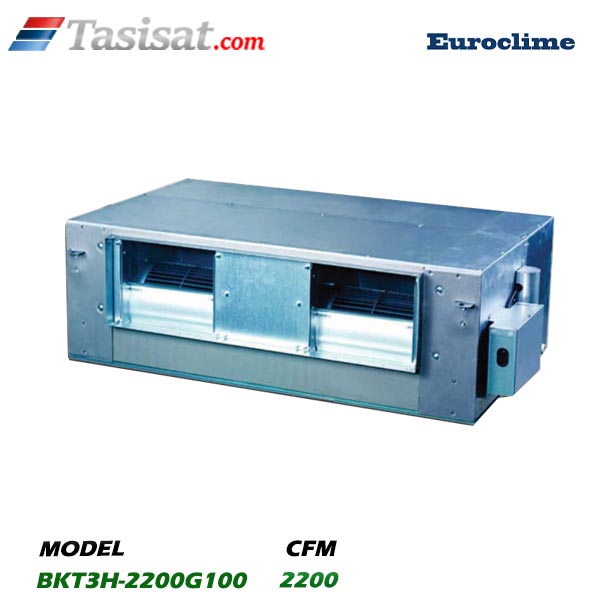

فن کوئل کانالی 2200 CFM یورو کلایم مدل BKT3H-2200G100

فن کوئل کانالی 2200 CFM یورو کلایم مدل BKT3H-2200G100

فن کوئل‌های کانالی (Ducted Fan Coil Units) به عنوان یکی از اجزای حیاتی در سیستم‌های توزیع هوای مطبوع (HVAC) مرکزی، به‌ویژه در پروژه‌های تجاری، اداری و صنعتی، نقش محوری در توزیع یکنواخت و کنترل دقیق دمای محیط ایفا می‌کنند. مدل BKT3H-2200G100 از سری محصولات شرکت یوروکلایم، یک واحد فن کوئل کانالی یورو کلایم با ظرفیت هوادهی بالا طراحی شده است تا پاسخگوی نیازهای پروژه‌هایی با بار حرارتی و برودتی قابل توجه باشد.

فن کوئل کانالی 2200 CFM یورو کلایم مدل BKT3H-2200G100 با ظرفیت هوادهی 2200 CFM (فوت مکعب در دقیقه) و فشار استاتیک 100 پاسکال، به طور خاص برای کاربردهایی طراحی شده است که نیاز به هدایت هوا در مسیرهای کانال‌کشی طولانی یا دارای افت فشار داخلی بالا (مانند کانال‌های پیچیده یا فیلتراسیون چندمرحله‌ای) دارند. جایگاه این محصول در سیستم‌های HVAC مرکزی، اغلب به عنوان واحد پایانی (Terminal Unit) در سیستم‌های دو لوله‌ای (2-Pipe) یا چهار لوله‌ای (4-Pipe) است که وظیفه تبادل حرارت بین سیال گرم/سرد (آب چیلر یا آب بویلر) و هوای ورودی از طریق کویل‌های مسی-آلومینیومی را بر عهده دارد.

تکنولوژی کانالی امکان استقرار پنهان دستگاه در سقف کاذب یا اتاق تأسیسات را فراهم می‌آورد، در حالی که توزیع هوا از طریق شبکه‌ای از کانال‌های فلزی یا گالوانیزه انجام می‌گیرد و فقط دریچه‌های رفت و برگشت هوا در فضای تحت پوشش قابل مشاهده هستند. این ویژگی، زیبایی بصری و انعطاف‌پذیری بالایی در طراحی معماری داخلی فراهم می‌آورد.

مشخصات فنی فن کوئل کانالی 2200 CFM یورو کلایم مدل BKT3H-2200G100

فن کوئل کانالی BKT3H-2200G100 با مهندسی دقیق طراحی شده است تا بالاترین سطح کارایی را در شرایط عملیاتی سخت تضمین کند.

الف) عملکرد هوادهی و فشار استاتیک

• حداکثر دبی هوادهی (Air Flow Rate): 2200 CFM (حدود 3737 متر مکعب بر ساعت یا 1.038 متر مکعب بر ثانیه). این ظرفیت برای فضاهایی با مساحت متوسط تا بزرگ مناسب است.
• فشار استاتیک خارجی (External Static Pressure – ESP): 100 پاسکال (Pa). این پارامتر نشان‌دهنده توانایی فن در غلبه بر افت فشار ناشی از اجزای مسیر هوا شامل فیلترها، دمپرهای کنترلی، اتصالات کانال و شبکه توزیع است.

ب) سیستم فن و موتور

• نوع فن: فن گریز از مرکز (Centrifugal Fan) یا فوروارد کروید (Forward Curved – FC) که به دلیل توانایی ایجاد دبی بالا با سطح صدای نسبتاً پایین در فشارهای متوسط، ارجحیت دارد.
• تعداد دور: معمولاً چند سرعته (3 سرعته) یا دارای قابلیت کنترل دور متغیر (VFD/EC Motor). مدل‌های پیشرفته‌تر مجهز به موتورهای DC یا ECM (Electronically Commutated Motor) هستند که راندمان انرژی را به شکل چشمگیری افزایش می‌دهند.
• توان الکتریکی نامی موتور: بسته به نوع موتور، معمولاً در محدوده 1 تا 1.5 اسب بخار (HP).

ج) کویل حرارتی (Heat Exchanger)

• ساختار کویل: کویل‌های چند ردیفه (معمولاً 3 تا 6 ردیف) از جنس لوله‌های مسی با فین‌های آلومینیومی (Copper Tube and Aluminum Fin) برای افزایش سطح تبادل حرارت.
• نوع سیستم: دو لوله‌ای یا چهار لوله‌ای. در سیستم‌های دو لوله‌ای، کویل به صورت سری یا موازی به چیلر یا بویلر متصل می‌شود.
• ظرفیت‌های حرارتی (بر اساس استاندارد AHRI):
  • ظرفیت سرمایش (Cooling Capacity): معمولاً در حدود 45,000 تا 55,000 BTU/hr (بسته به دمای آب ورودی و دمای هوای خشک/تر).
  • ظرفیت گرمایش (Heating Capacity): بسته به تعداد ردیف‌های کویل گرمایش (در صورت وجود).

د) اتصالات برق و سیال

• ولتاژ کاری: 220 ولت تک فاز یا 380 ولت سه فاز، 50/60 هرتز.
• اتصالات آب: ورودی و خروجی کویل با سایز استاندارد (معمولاً 3/4 اینچ یا 1 اینچ)، مجهز به شیر هواگیری و تخلیه.

ه) ابعاد و ساختار مکانیکی

• جنس بدنه: ورق گالوانیزه با ضخامت مناسب، عایق‌کاری داخلی با فوم سلول بسته (Closed-Cell Foam) با ضریب انتقال حرارت پایین برای جلوگیری از پل حرارتی و تشکیل میعانات جانبی (Thermal Bridging).
• ابعاد تقریبی (L x W x H): این مدل‌ها به دلیل ظرفیت بالا، ابعاد قابل توجهی دارند؛ معمولاً طول بیش از 120 سانتی‌متر، عرض بیش از 70 سانتی‌متر و ارتفاع بیش از 40 سانتی‌متر.

و) سیستم فیلتراسیون و تخلیه میعانات

• فیلتر: مجهز به محفظه فیلتر با درجه استاندارد G4 (معمولاً برای پیش‌فیلتراسیون) جهت حفاظت از کویل و فن، با امکان ارتقاء به فیلترهای دقیق‌تر مانند F7 یا M5 در صورت نیاز به هوای پاک‌تر.
• سینی درین (Condensate Drain Pan): سینی درین از جنس استنلس استیل یا پلاستیک مقاوم در برابر خوردگی، با شیب مناسب به سمت خروجی و مجهز به لوله تخلیه با سایز مناسب (معمولاً 3/4 اینچ) برای اطمینان از خروج کامل آب تقطیر شده.

قابلیت‌ها و ویژگی‌های فن کوئل کانالی 2200 CFM یورو کلایم مدل BKT3H-2200G100

فن کوئل کانالی 2200 CFM یورو کلایم مدل BKT3H-2200G100 برای سناریوهای مهندسی خاصی طراحی شده است:

الف) مناسب کانال‌کشی سنگین و پروژه‌های بزرگ:
توانایی تولید 100 پاسکال فشار استاتیک، این مدل را برای توزیع هوا در پلان‌های وسیع با افت فشار بالا ایده‌آل می‌سازد. این ویژگی به مهندسان اجازه می‌دهد تا از کانال‌های با ابعاد کوچک‌تر (جهت صرفه‌جویی در فضا) یا مسیرهای طولانی‌تر استفاده کنند، بدون آنکه شاهد افت محسوس دبی هوا در نقاط دوردست باشیم.

ب) قابلیت اتصال به سیستم‌های BMS (Building Management System):
این واحدها معمولاً مجهز به ترمینال‌هایی برای اتصال به کنترل‌کننده‌های مرکزی هستند. از طریق پروتکل‌هایی نظیر BACnet یا Modbus، امکان نظارت بر دما، فشار استاتیک، وضعیت فن و کنترل دقیق وضعیت عملکرد (روشن/خاموش/تنظیم دور) فراهم می‌شود. این امر برای ساختمان‌های هوشمند و بهینه‌سازی مصرف انرژی ضروری است.

ج) تنوع در پیکربندی برگشت هوا:
این دستگاه‌ها معمولاً با قابلیت پیکربندی برگشت هوا از زیر (Bottom Return) یا از عقب (Rear Return) طراحی می‌شوند که انعطاف‌پذیری بالایی در محل نصب و محدودیت‌های فضای سقف کاذب ایجاد می‌کند.

د) عملکرد در حالت سرمایش و گرمایش همزمان (در سیستم‌های 4-لوله):
در پیکربندی چهار لوله، امکان کنترل مستقل دمای هر زون با استفاده از شیرهای برقی روی ورودی‌ها وجود دارد، که در ساختمان‌های با کاربری‌های متفاوت (مثلاً فضاهای در معرض آفتاب و فضاهای سایه) کارایی بالایی دارد.

عملکرد سرمایش و گرمایش و تحلیل راندمان

عملکرد این دستگاه بر اساس قانون تبادل حرارت همرفتی (Convection Heat Transfer) و فرمول‌های ترمودینامیک صورت می‌گیرد:

راندمان سرمایش (COP و EER):
راندمان سرمایش به شدت وابسته به دمای آب ورودی به کویل است. در سیستم‌های با چیلر با دمای آب رفت بالاتر (مانند 12 درجه سانتی‌گراد به جای 7 درجه)، نرخ انتقال حرارت کاهش یافته و برای دستیابی به دمای آسایش (مثلاً 24 درجه سانتی‌گراد)، فن کوئل باید با دبی هوای بالاتر کار کند که این امر منجر به افزایش مصرف انرژی الکتریکی فن می‌شود.

تحلیل راندمان با در نظر گرفتن ESP:
از آنجایی که مدل G100 دارای ESP بالایی است، راندمان موتور فن در این محدوده فشار اهمیت ویژه‌ای پیدا می‌کند. اگر موتور کارایی پایین داشته باشد، افزایش فشار استاتیک منجر به افزایش توان ورودی (Power Input) به صورت تصاعدی می‌شود. استفاده از موتورهای ECM بهینه‌سازی این بخش را تضمین می‌کند، زیرا منحنی عملکرد آن‌ها در نقاط کاری مختلف، مصرف انرژی کمتری نسبت به موتورهای القایی سنتی دارد.

موارد مثبت (مزایا) فن کوئل کانالی 2200 CFM یورو کلایم مدل BKT3H-2200G100

1. انعطاف‌پذیری در کانال‌کشی: ظرفیت 100 پاسکال تضمین می‌کند که توزیع هوا در شبکه‌های پیچیده و طولانی، با حداقل افت دبی انجام شود.
2. کیفیت ساخت بالا: استفاده از مواد مقاوم در برابر خوردگی (مانند سینی درین استنلس استیل) عمر مفید دستگاه را به طور قابل ملاحظه‌ای افزایش می‌دهد.
3. عملکرد کم صدا در شرایط طراحی: طراحی آیرودینامیک فن و عایق‌کاری داخلی دقیق، سطح صدای دستگاه (NC Level) را در سرعت‌های کاری نرمال (معمولاً 30 تا 40 دسی‌بل در فاصله 1.5 متری) پایین نگه می‌دارد.
4. نگهداری آسان: دسترسی آسان به فیلتر، کویل و سینی درین از طریق پنل‌های سرویس‌دهی تعبیه شده در جعبه دستگاه.
5. قابلیت کار با آب با دمای بالا/پایین: طراحی مناسب کویل، امکان استفاده از آن در سیستم‌های تهویه مطبوع منطقه‌ای با سیال آب گرم در زمستان و آب سرد در تابستان را فراهم می‌سازد.

موارد منفی و محدودیت‌ها فن کوئل کانالی 2200 CFM یورو کلایم مدل BKT3H-2200G100

1. پیچیدگی طراحی کانال: با توجه به دبی بالای هوا (2200 CFM)، طراحی شبکه کانال باید با دقت بالا و محاسبات افت فشار انجام پذیرد تا از رسیدن به فشار استاتیک ماکزیمم (100 Pa) در شرایط غیرضروری جلوگیری شود که منجر به افزایش مصرف برق و نویز می‌گردد.
2. مصرف انرژی نسبی: در مقایسه با سیستم‌های VRF یا فن کوئل‌های کابینتی با دبی پایین، مصرف انرژی الکتریکی موتور فن در این ظرفیت بالاتر است، مگر آنکه از موتورهای پیشرفته ECM استفاده شده باشد.
3. نیاز به فضای نصب: حجم فیزیکی دستگاه برای نصب در سقف‌های کاذب با ارتفاع کم (زیر 40 سانتی‌متر) می‌تواند چالش‌برانگیز باشد.
4. مدیریت میعانات: در مناطق با رطوبت بالا، تولید میعانات از این ظرفیت بالا نیازمند یک سیستم تخلیه درین قابل اعتماد و لوله‌کشی با شیب کافی است تا از نشت آب جلوگیری شود.

راهنمای خرید تخصصی و عوامل مؤثر بر قیمت

خرید فن کوئل کانالی 2200 CFM یورو کلایم مدل BKT3H-2200G100 نیازمند بررسی دقیق مشخصات فنی جهت تطابق با بار حرارتی محاسبه شده (Load Calculation) پروژه است.

عوامل کلیدی مؤثر بر قیمت فن کوئل کانالی 2200 CFM یورو کلایم مدل BKT3H-2200G100:

1. نوع موتور فن: موتورهای ECM به مراتب گران‌تر از موتورهای استاندارد PSC (Permanent Split Capacitor) هستند، اما مزایای قابل توجهی در راندمان انرژی و کنترل دور دارند.
2. تعداد ردیف کویل: افزایش تعداد ردیف کویل‌های سرمایش و گرمایش مستقیماً قیمت را افزایش می‌دهد. (به عنوان مثال، کویل 4 لوله در مقابل 2 لوله).
3. جنس بدنه و عایق‌کاری: استفاده از ورق‌های با ضخامت بالاتر و عایق‌های با کیفیت‌تر (مانند کلاس H) در محیط‌های با رطوبت یا دمای بالا، بر قیمت نهایی تأثیر می‌گذارد.
4. سطح صدای تضمین شده: مدل‌هایی که سطح صدای اندازه‌گیری شده (Sound Power Level) آن‌ها مطابق با استانداردهای سختگیرانه‌تر (مانند ISO 3744) است، معمولاً در رده قیمتی بالاتری قرار می‌گیرند.

توصیه خرید: اطمینان حاصل کنید که ظرفیت سرمایشی محاسبه شده، اندکی بالاتر از بار حرارتی واقعی فضا باشد تا فن کوئل یورو کلایم بتواند با دور متوسط یا پایین کار کند (Operation near Nominal Speed)، که منجر به راندمان بهینه و صدای کمتر می‌شود.

نکات نصب اصولی فن کوئل کانالی 2200 CFM یورو کلایم مدل BKT3H-2200G100

نصب صحیح این دستگاه برای دستیابی به عملکرد طراحی شده حیاتی است:

الف) کانال‌کشی:

• اتصال مستقیم: توصیه می‌شود که اتصال کانال رفت به دستگاه از طریق یک بخش انعطاف‌پذیر (Flexible Joint) صورت پذیرد تا انتقال ارتعاشات فن به بدنه کانال به حداقل برسد.
• طول و شکل کانال: مسیر کانال باید تا حد امکان کوتاه و مستقیم باشد. اگر مجبور به تغییر جهت هستید، از اتصالات با زاویه 45 درجه به جای 90 درجه استفاده شود و تعداد خم‌ها به حداقل رسد.
• افت فشار کانال: افت فشار محاسبه شده در کل مسیر باید کمتر یا مساوی با ESP نامی دستگاه (100 Pa) باشد. افت فشار کانال باید به طور مجزا محاسبه شود.

ب) تراز و نصب:

• تراز بودن: دستگاه باید کاملاً تراز نصب شود تا عملکرد صحیح سینی درین و عدم تجمع آب در کف آن تضمین گردد. تلرانس تراز بودن معمولاً نباید از $0.5$ درجه تجاوز کند.
• ایزولاسیون ارتعاشی: فن کوئل باید بر روی پایه‌های ضد لرزش (Vibration Isolators) نصب شود تا از انتقال لرزش به سازه ساختمان جلوگیری شود.

ج) سینی درین:

• شیب مناسب: لوله تخلیه باید با شیب حداقل $1/100$ به سمت چاه یا سیستم فاضلاب هدایت شود و در مسیر، یک تله آب (Water Trap) برای جلوگیری از ورود هوای برگشتی از طریق خط درین، نصب گردد.
• تهویه درین: لازم است انتهای خط درین دارای دریچه هواگیری (Vent) باشد تا مکش فن باعث تخلیه نادرست یا هواگیری نادرست سینی نشود.

د) صداگیری:

• در نزدیکی نقاط تحویل هوا (توری‌های انتهایی)، نصب صدا خفه‌کن‌های (Silencers/Attenuators) از نوع مایل (Muffler) توصیه می‌شود، به ویژه اگر دستگاه در نزدیکی فضاهای نیازمند سکوت نصب شده باشد.

راه‌های افزایش طول عمر و نگهداری (Maintenance)

طول عمر مؤثر فن کوئل‌های کانالی به شدت وابسته به رعایت برنامه‌های نگهداری پیشگیرانه است.

1. سرویس فیلتر: فیلترها (G4) باید هر 3 تا 6 ماه یکبار، بسته به سطح آلودگی محیط، بازرسی و در صورت لزوم تعویض شوند. انسداد فیلتر، عامل اصلی افزایش ESP و در نتیجه افزایش مصرف انرژی و کاهش عمر فن است.
2. بازرسی کویل: کویل‌ها باید سالی یکبار با محلول‌های پاک‌کننده مخصوص (بدون آمونیاک برای حفاظت از آلومینیوم فین‌ها) تمیز شوند تا انتقال حرارت بهینه حفظ گردد. رسوب‌گذاری (Fouling) باعث کاهش ظرفیت سرمایش می‌شود.
3. بررسی وضعیت درین: سینی درین باید هر فصل یکبار بازرسی شود تا از گرفتگی توسط جلبک‌ها یا ذرات معلق اطمینان حاصل گردد. استفاده از قرص‌های ضد جلبک در سینی درین توصیه می‌شود.
4. روانکاری (در صورت لزوم): اگر از مدل‌های قدیمی‌تر با بلبرینگ‌های قابل گریس‌کاری استفاده شده باشد، باید بر اساس دستورالعمل سازنده، گریس‌کاری دوره‌ای انجام پذیرد. در مدل‌های مدرن ECM، این مورد نادیده گرفته می‌شود.

جمع‌بندی و نتیجه‌گیری نهایی

فن کوئل کانالی 2200 CFM یورو کلایم مدل BKT3H-2200G100 یک واحد تهویه مطبوع قدرتمند و مهندسی شده برای کاربردهای سنگین و توزیع هوای تحت فشار در ساختمان‌های بزرگ است. ظرفیت 2200 CFM و قابلیت تأمین 100 پاسکال فشار استاتیک، آن را به گزینه‌ای ایده‌آل برای پروژه‌هایی تبدیل می‌کند که نیازمند انتقال حجم بالای هوا در شبکه‌های کانالی پیچیده هستند.

انتخاب این مدل باید با در نظر گرفتن هزینه‌های اولیه بالاتر مرتبط با فناوری موتورهای کارآمد (در صورت استفاده از ECM) و الزامات نصب دقیق (به ویژه در بخش کانال‌کشی و تراز) همراه باشد. رعایت دقیق دستورالعمل‌های نصب و اجرای برنامه‌های نگهداری پیشگیرانه، کلید تضمین عملکرد بلندمدت، حفظ راندمان حرارتی مطابق با محاسبات اولیه و به حداقل رساندن هزینه‌های عملیاتی (OPEX) در طول عمر مفید سیستم خواهد بود. این محصول، نمونه‌ای از یک راهکار تخصصی و مبتنی بر مهندسی دقیق در حوزه HVAC مرکزی محسوب می‌شود.
