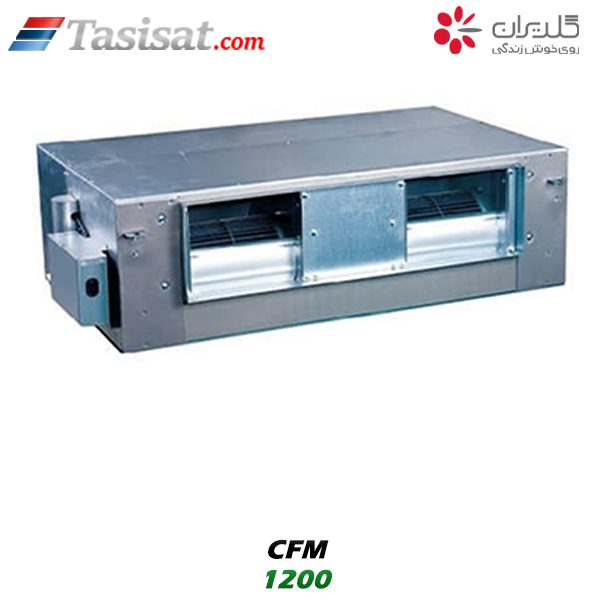

فن کویل کانالی گلدیران 1200 CFM مدل GLT3H-1200

فن کویل کانالی گلدیران 1200 CFM مدل GLT3H-1200

فن کویل‌های کانالی (Ducted Fan Coil Units) به عنوان یکی از راهکارهای اصلی در سیستم‌های تهویه مطبوع مرکزی (HVAC) برای تأمین سرمایش و گرمایش فضاهای بزرگ تجاری، اداری، لابی‌ها، رستوران‌ها و فضاهای عمومی به شمار می‌روند. فن کویل کانالی گلدیران 1200 CFM مدل GLT3H-1200، یک واحد با ظرفیت بالا (High Capacity Unit) است که برای مقابله با بارهای حرارتی قابل توجه در محیط‌های وسیع طراحی شده است.

این دستگاه به دلیل طراحی کانالی، امکان توزیع یکنواخت هوا در مساحت‌های گسترده را فراهم می‌کند، به طوری که اجزای داخلی (مانند کویل‌ها و فن) در فضاهای پنهان (معمولاً سقف کاذب) نصب شده و تنها شبکه‌ای از کانال‌ها و دریچه‌ها نمایان می‌شوند. این گزارش به تحلیل جامع مشخصات فنی، مزایا، محدودیت‌ها و نکات حیاتی در نصب و نگهداری این مدل تخصصی می‌پردازد.

مشخصات فنی و عملکردی فن کویل کانالی گلدیران 1200 CFM مدل GLT3H-1200

عملکرد بهینه فن کویل‌های کانالی گلدیران با ظرفیت بالا، مستلزم تعادل دقیق میان ظرفیت سرمایشی/گرمایشی، دبی هوا و فشار استاتیکی است.

1. ظرفیت هوادهی و عملکرد ترمودینامیکی

ظرفیت هوادهی اسمی مدل GLT3H-1200 برابر با ۱۲۰۰ CFM است که معادل تقریباً 2040 می‌باشد. این دبی بالا، توانایی جابجایی حجم زیادی از هوا را برای تأمین آسایش حرارتی در محیط‌های بزرگ نشان می‌دهد.

برای رسیدن به این دبی در شرایط استاندارد، واحد باید مجهز به یک فن قوی باشد که بتواند این حجم هوا را با حداقل تلفات انرژی به گردش درآورد. در محاسبات ظرفیت برودتی/حرارتی، این دبی با توجه به دمای آب ورودی به کویل و دمای هوای ورودی (بر اساس محاسبات بار حرارتی فضا) ظرفیت سرمایشی و گرمایشی نهایی را تعیین می‌کند.

2. فشار استاتیکی طراحی (High Static Pressure)

یکی از ویژگی‌های کلیدی در مدل‌های کانالی بزرگ، توانایی غلبه بر مقاومت شبکه‌های توزیع هوا (کانال‌ها، زانویی‌ها، دمپرها، دریچه‌ها و فیلترها) است. برای مدل GLT3H-1200، فشار استاتیکی طراحی در محدوده بهینه ۷۵ تا ۱۲۰ پاسکال (Pa) تعریف می‌شود.

اگر فشار استاتیکی مورد نیاز شبکه کانالی از حد تعیین شده توسط سازنده (مثلاً ۱۲۰ Pa) بیشتر شود، عملکرد فن افت کرده، دبی هوا کاهش می‌یابد و سطح نویز به شدت افزایش می‌یابد. بنابراین، طراحی دقیق مسیر کانال‌ها و انتخاب اتصالات با کمترین افت فشار (Low-Pressure Drop Fittings) حیاتی است.

3. نوع موتور و کنترل پیشرفته

در فن کویل‌های مدرن با ظرفیت بالا، استفاده از موتورهای الکتریکی با راندمان بالا ضروری است. انتظار می‌رود مدل GLT3H-1200 از موتورهای EC (Electronically Commutated) یا BLDC (Brushless DC) استفاده کند. مزایای این موتورها عبارتند از:

1. کنترل دقیق دبی: امکان تنظیم سرعت فن در بازه‌های وسیع و متناسب با نیاز واقعی بار حرارتی (Variable Air Volume – VAV-like operation).
2. راندمان انرژی: مصرف برق به مراتب پایین‌تر نسبت به موتورهای AC قدیمی، به ویژه در بارهای جزئی.
3. کاهش نویز: عملکرد آرام‌تر در سرعت‌های مختلف، که برای فضاهای اداری که نیازمند سکوت نسبی هستند، حیاتی است.

4. کویل تبادل حرارت

برای دستیابی به ظرفیت‌های مورد نیاز در این حجم هوادهی، کویل‌های تبادل حرارت در این مدل‌ها معمولاً از ۵ یا ۶ ردیف (Rows) تشکیل شده‌اند.

• کویل‌های چند ردیفه: افزایش تعداد ردیف‌ها به معنای افزایش سطح تبادل حرارت است که ظرفیت سرمایشی و گرمایشی دستگاه را در دبی ثابت هوادهی افزایش می‌دهد.
• ابعاد فیزیکی: با این حال، افزایش تعداد ردیف‌ها به طور مستقیم منجر به افزایش عمق (ضخامت) یونیت و در نتیجه افزایش نیاز به فضای آزاد سقف کاذب (Clearance) می‌شود.

مزایای فن کویل کانالی گلدیران 1200 CFM مدل GLT3H-1200

استفاده از فن کویل گلدیران مزایای سیستمی قابل توجهی را به همراه دارد:

1. توزیع یکنواخت هوا در محیط‌های وسیع

برخلاف فن کویل‌های کاستی یا دیواری که هوا را در نزدیکی خود توزیع می‌کنند، این مدل کانالی، هوا را از طریق شبکه کانال‌ها به نقاط مختلف فضا هدایت می‌کند. این امر تضمین می‌کند که دمای هوا در تمام نقاط تحت پوشش، تقریباً یکسان باشد و از ایجاد “نقاط داغ” (Hot Spots) یا “نقاط سرد” (Cold Spots) جلوگیری شود.

2. راندمان انرژی بالا

استفاده از موتورهای پیشرفته (EC/BLDC) و بهینه‌سازی هندسه فن‌ها، باعث می‌شود تا دستگاه در شرایط کاری متغیر، مصرف انرژی کمتری نسبت به سیستم‌های قدیمی‌تر داشته باشد. این راندمان در درازمدت، هزینه‌های جاری بهره‌برداری را کاهش می‌دهد.

3. قابلیت ادغام کامل با BMS

طراحی مدرن این واحدها امکان برقراری ارتباط مستقیم با سیستم‌های مدیریت ساختمان (BMS) را فراهم می‌آورد. از طریق پروتکل‌های استاندارد (مانند Modbus)، می‌توان وضعیت عملکرد، دمای اتاق، خطاهای احتمالی و تنظیمات دقیق فن را از مرکز کنترل ساختمان پایش و مدیریت کرد، که این امر در پروژه‌های بزرگ ضروری است.

چالش‌ها و محدودیت‌ها فن کویل کانالی گلدیران 1200 CFM مدل GLT3H-1200

با وجود مزایای عملکردی، پیاده‌سازی فن کویل‌های کانالی ظرفیت بالا با چالش‌هایی همراه است:

1. نیاز به فضای سقف کاذب زیاد (Clearance Requirement)

این واحدها به دلیل ابعاد بزرگ‌تر (طول و عرض بیشتر به دلیل ظرفیت هوادهی بالا) و ضخامت بیشتر (به دلیل تعداد ردیف‌های بیشتر کویل و محفظه فن)، نیاز به فضای آزاد کافی در زیر سقف کاذب دارند. این امر ممکن است در ساختمان‌هایی با محدودیت ارتفاع، نصب را دشوار یا غیرممکن سازد.

2. پیچیدگی نصب و نیاز به مهندسی دقیق

نصب فن کویل کانالی نیازمند دانش تخصصی در زمینه آیرودینامیک و تأسیسات است. هرگونه اشتباه در محاسبات افت فشار کانال‌ها، بالانس هوا یا عدم تراز بودن یونیت می‌تواند منجر به کاهش عملکرد، افزایش نویز و مشکلات زهکشی شود.

3. افزایش هزینه اولیه نصب

به دلیل اندازه بزرگتر، فن‌های قوی‌تر، موتورهای پیشرفته‌تر و پیچیدگی بیشتر در اتصالات لوله‌کشی و کانال‌کشی، هزینه اولیه خرید و نصب این مدل‌ها معمولاً بالاتر از فن کویل‌های کاستی یا داکت اسپلیت‌های سبک‌تر است.

راهنمای خرید و عوامل مؤثر بر قیمت فن کویل کانالی گلدیران 1200 CFM مدل GLT3H-1200

قیمت نهایی فن کویل کانالی گلدیران 1200 CFM مدل GLT3H-1200 تحت تأثیر چندین پارامتر فنی مهم قرار دارد که باید در مرحله سفارش‌گذاری لحاظ شوند:

1. تأثیر نوع کویل (تعداد ردیف)

همانطور که اشاره شد، افزایش تعداد ردیف‌های کویل (مثلاً از ۴ به ۶ ردیف) مستقیماً ظرفیت تبادل حرارتی را افزایش می‌دهد، اما باعث افزایش قیمت و ابعاد فیزیکی دستگاه خواهد شد. مشتری باید با توجه به بار حرارتی واقعی فضا، تعداد ردیف بهینه را انتخاب کند.

2. نوع سیستم لوله‌کشی (دو لوله یا چهار لوله)

• دو لوله (2-Pipe): دستگاه تنها می‌تواند یا سرمایش یا گرمایش را تأمین کند (با استفاده از آب سرد یا آب گرم). هزینه اولیه کمتر است.
• چهار لوله (4-Pipe): دستگاه دارای دو کویل مجزا (یکی برای سرمایش و یکی برای گرمایش) یا شیرهای کنترلی پیشرفته‌تر است که امکان استفاده همزمان از سرمایش و گرمایش در مناطق مختلف ساختمان را فراهم می‌کند. این پیکربندی قیمت بالاتری دارد اما انعطاف‌پذیری سیستمی بیشتری ارائه می‌دهد.

3. اهمیت انتخاب سازنده معتبر

کیفیت ساخت کویل (جنس لوله‌ها و پره‌ها) و دقت در جوشکاری و تست‌های فشار (Pressure Testing) برای جلوگیری از نشت مبرد یا آب گرم/سرد در طول عمر دستگاه حیاتی است. انتخاب گلدیران به عنوان سازنده با سابقه، اطمینان از اجرای دقیق این استانداردها را فراهم می‌آورد.

نگهداری و افزایش طول عمر (Longevity & Maintenance)

برای تضمین عملکرد ۱۲۰۰ CFM دستگاه در بلندمدت، برنامه‌ریزی دقیق نگهداری ضروری است.

1. مدیریت رسوب در کویل‌های با سطح تبادل بالا

کویل‌های چند ردیفه سطح تماس بالایی دارند. در مناطقی با آب سخت یا کیفیت هوای پایین، احتمال گرفتگی و کاهش راندمان انتقال حرارت به دلیل تشکیل رسوب (Scale) یا کثیفی (Fouling) وجود دارد. تمیزکاری دوره‌ای کویل‌ها با استفاده از مواد شیمیایی مناسب، یک الزام اساسی است.

2. تست منحنی فن و پایش نویز ارتعاشی

با توجه به توان بالای فن مورد نیاز برای جابجایی ۱۲۰۰ CFM، ارتعاشات می‌تواند به مرور زمان به یاتاقان‌ها آسیب برساند. لازم است تست‌های دوره‌ای (سالانه) برای بررسی تعادل دینامیکی فن و سطح ارتعاشات انجام شود تا از خرابی زودرس موتور فن جلوگیری شود.

3. اهمیت استفاده از فیلترهای با کیفیت

هوای ورودی باید از طریق فیلترهای مناسب (با درجه MERV متناسب با نیاز فضا) عبور کند. در صورت استفاده از فیلترهای با درجه پایین یا فیلترهای نامناسب، ذرات معلق مستقیماً روی پره‌های کویل می‌نشینند و علاوه بر کاهش انتقال حرارت، باعث افزایش بار روی موتور فن کویل می‌شوند.

نصب، سرویس و عیب‌یابی فن کویل کانالی گلدیران 1200 CFM مدل GLT3H-1200

نصب صحیح این واحدها در مرحله اول، بیشترین تأثیر را بر عملکرد بدون نقص آن‌ها در آینده دارد.

1. لزوم تراز بودن کامل یونیت و مدیریت سینی درین

فن کویل‌های کانالی معمولاً آب کندانس تولید می‌کنند. در این ظرفیت‌های بالا، حجم آب تولیدی قابل ملاحظه است. اگر یونیت حتی اندکی شیب داشته باشد، آب کندانس به جای هدایت شدن به سینی زهکشی (Drain Pan)، ممکن است روی عایق‌بندی سقف کاذب ریخته یا باعث تجمع آب و خوردگی در بخش‌هایی از سینی شود. تراز کردن کامل یونیت طبق دستورالعمل سازنده حیاتی است.

2. خطاهای رایج و عیب‌یابی

1. افت فشار ناگهانی در شبکه: اگر فشار استاتیکی اندازه‌گیری شده به طور ناگهانی کاهش یابد، ممکن است یکی از دریچه‌های اصلی در محیط باز شده باشد یا پارگی جدی در کانال‌های فشار مثبت رخ داده باشد.
2. تولید صدای آیرودینامیکی (Whistling): این صدا معمولاً زمانی رخ می‌دهد که سرعت هوا در دهانه‌های خروجی (دریچه‌ها) بیش از حد مجاز باشد (به دلیل تنظیم نادرست شیرهای انتهایی یا انتخاب نادرست دریچه برای دبی ۱۲۰۰ CFM). این مورد نشان‌دهنده عدم بالانس دقیق سیستم است.
3. یخ‌زدگی کویل: اگرچه احتمال آن در واحدهای کانالی با ظرفیت بالا کمتر است، اما اگر دبی هوای فن به دلیل خرابی موتور یا گرفتگی فیلتر بیش از حد پایین بیاید، دمای آب سرد بیش از حد افت کرده و کویل یخ می‌زند، که می‌تواند به اجزای داخلی آسیب برساند.

نتیجه‌گیری

فن کویل کانالی گلدیران 1200 CFM مدل GLT3H-1200 یک راهکار مرکزی قوی و با ظرفیت بالا برای سیستم‌های HVAC فضاهای بزرگ محسوب می‌شود. این دستگاه با ظرفیت هوادهی ۱۲۰۰ CFM، قابلیت پوشش دهی مساحت‌های وسیع با توزیع هوای مطلوب را فراهم می‌آورد و به لطف فناوری‌های نوین موتور، بازده انرژی قابل قبولی را ارائه می‌دهد.

با این حال، موفقیت در بهره‌برداری از این سیستم‌ها وابستگی شدیدی به مدیریت تخصصی در مرحله طراحی و نصب دارد. مهندسان تأسیسات باید با دقت کامل، محاسبات مربوط به فشار استاتیکی شبکه کانالی، انتخاب نوع کویل و اطمینان از فضای کافی نصب را انجام دهند تا از پتانسیل کامل این دستگاه پیشرفته بهره‌مند شوند و از چالش‌های نگهداری و نویز جلوگیری نمایند.
