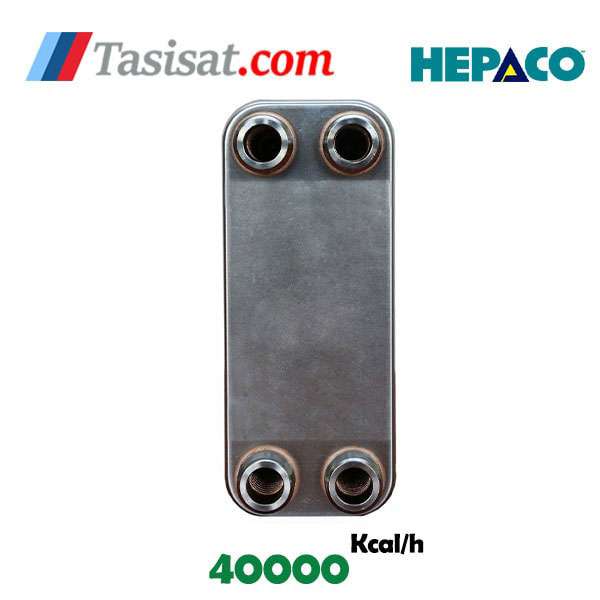

مبدل حرارتی صفحه ای هپاکو مدل HP-80

مبدل حرارتی صفحه ای هپاکو مدل Hp-80

مبدل حرارتی صفحه ای هپاکو مدل Hp-80 از نوع مبدل هاي صفحه اي است. این مبدل از تعداد بسیاری صفحات چین دار که از جنس فولاد است ساخته می شود و واشرهای پلیمری این صفحات را از یکدیگر جدا می کند.

اجزای تشکیل دهنده مبدل صفحه ای عبارتند از قاب، صفحات و واشرها. صفحات مبدل به وسیله پیچ و مهره بین دو صفحه ی فولادی محکم شده اند. در این مبدل ها می توان صفحات را برای نظافت باز کرد. هر صفحه دارای یک واشر است که  آب بندی صفحه و تأمین شبکه انتقال سیال در مجموعه ی صفحات را برعهده دارد.

جنس مبدل حرارت از استنلس استیل 316 می باشد که موجب مقاومت بیشتر در برابر خوردگی می شود. این مبدل حرارتی که دارای بدنه استیل و دارای راندمان 95 درصدی می باشد توان تولید آب گرم بهداشتی را نیز دارد.

این مدل از مبدل های هپاکو در انواع  رادیاتورها استفاده می شود و همچنین بدلیل اتلاف کمتر انرژی و طول عمر زیاد محبوبیت زیادی در بازار پیدا کرده است. در ادامه با مشخصات مبدل حرارتی صفحه ای هپاکو مدل Hp-80 آشنا خواهید شد.

مشخصات فنی مبدل حرارتی هپاکو مدل HP-80

• مبدل صفحه ای HEPACO در ابعاد 66.8*80*194 میلی متر ساخته می شود که دارای ابعاد کوچکی است و راندمان بسیار بالایی در حدود 90 درصد  دارد. وزن این محصول 1.24 کیلو گرم می باشد.
• اندازه ی لوله ی ورودی مبدل صفحه ای هپاکو 1/2 اینچ و همچنین سایز لوله ورودی و خروجی از دیگ 3/4 می باشد و ظرفیت گرمایشی این مبدل 40000 کیلو کالری  برساعت است.
• همانطور که در بالا اشاره کردیم یکی از مشخصات مبدل حرارتی صفحه ای هپاکو سری Hp-80 استیل بودن جنس بدنه آن است و همچنین اتصالات درونی این مدل با مس می باشد.
• حداکثر فشار کاری این مبدل نهایتا 15 bar است. این مدل از مبدل های حرارتی هپاکو با به راه انداختن یک جریان سینوسی و نامنظم در اب با کمترین افت فشار بیشترین ظرفیت گرمایش را تولید می کنند.

ویژگی های مبدل حرارتی صفحه ای هپاکو مدل Hp-80

• از ویژگی های شاخص این نوع مبدل حرارتی طول عمر بسیار بالا، نصب راحت، عدم اشغال فضای زیاد در موتورخانه و سهولت در استفاده است. همچنین این مبدل منجر به صرفه جویی در مصرف انرژی تا 40 درصد خواهد شد.
• کاربری مبدل های حرارتی صفحه ای هپاکو از نوع یکپارچه : آب به آب،  آب به گاز، بخار به آب، روغن به آب و… می باشد. خوب است بدانید که مبدل های صفحه ای هپاکو در نوع آب به آب دارای ضریب انتقال حرارت 5000W/m2cº می باشد .
• مبدل صفحه ای هپاکو HP-80 به علت داشتن ضریب انتقال حرارت  و راندمان بسیار بالا  نسبت به انواع مبدل های حرارتی رایج می توانند به صورت لحظه ای، سریع و کاملاً بهداشتی آب گرم مصرفی را تهیه نمایند.
• در نتیجه این مبدل های حرارتی علاوه بر ابعاد کوچک، وزن کم و بازدهی بالا دارای قیمت مناسبی است. چنانچه از قیمت مبدل هپاکو اطلاعی ندارید از طریق وب سایت keeket.ir  مراجعه نمایید.

مزایای مبدل حرارتی صفحه ای

نیاز به فضای کمتر

• مبدل حرارتی صفحه ای به فضای کمتری  احتیاج دارد و تا ۵۰ درصد نسبت به مبدل های پوسته و لوله ای فضای کمتری را اشغال می کنند.

سبک تر بودن

• این مبدل های صفحه ای در مقایسه با انواع دیگر مبدل ها، وزن کمتری دارد. به جهت فاصله ی کم بین صفحات ، مقدار کمتری از سیال در این مبدل ها به کار می رود.

رسوب گیری کم

• به دلیل رسوبات کمتر به جای گذاشته، این مبدل ها را به دفعات کمتری برای باز شدن و تمیز شدن نیاز دارند.

نظافت ساده تر مبدل

• با توجه به نحوه طراحی مبدل حرارتی صفحه ای، باز کردن مبدل  به منظور نظافت آنها به سادگی انجام می گیرد.

ظرفیت قابل تغییر مبدل

• در مبدل حرارتی صفحه ای می توان با افزایش تعداد صفحات یا کاهش آن، به نرخ تبادل حرارت مطلوب دست یافت.

راندمان بالا

• در تبادل حرارت: به دلیل طراحی صفحه‌ای و جریان متقابل سیالات (counter-flow)، انتقال حرارت سریع و مؤثر انجام می‌شود.

کاهش مصرف انرژی

• : گفته می‌شود تا حدود ۴۰٪ در مصرف انرژی صرفه‌جویی می‌شود (نسبت به سیستم‌هایی که نیاز به ذخیره آب گرم دارند).

آب گرم مصرفی فوری و بهداشتی:

• مناسب برای سیستم‌های گرم‌کن آب مصرفی ساختمان‌ها، استخر، جکوزی، گرمایش از کف و …

دوام و نگهداری آسان:

• جنس استنلس استیل و طراحی ساده باعث می‌شود مقاومت در برابر خوردگی و رسوب خوب باشد، و نگهداری نسبتاً راحت باشد.

 نکاتی که موقع استفاده/انتخاب باید در نظر بگیرید

• باید منبع گرمایی (دیگ یا بویلر) متناسب با ظرفیت ۴۰,۰۰۰ کیلوکالری بر ساعت باشد تا بتواند آب گرم مصرفی مورد نیاز را تأمین کند.

• اگر آب مصرفی سختی دارد یا حاوی املاح است، بهتر است گزینه‌ای با ظرفیت بالاتر یا سیستم محافظ در نظر گرفته شود زیرا رسوب می‌تواند کارایی را کاهش دهد.

• دقت کنید فشار کاری سیستم با فشار مجاز مبدل (مثلاً ~15 بار) مطابقت داشته باشد.

کاربردهای معمول

• تأمین آب گرم مصرفی بهداشتی ساختمان‌ها (آشپزخانه، سرویس‌ها) به‌صورت لحظه‌ای و بدون نیاز به منبع ذخیره

• تأمین آب گرم برای استخر، جکوزی

• سیستم‌های گرمایش از کف

• سیستم‌های صنعتی یا تهویه مطبوع که نیاز به تبادل حرارتی آب به آب دارند

مبدل حرارتی هپاکو مدل HP-80 چگونه کار میکند ؟

سیال گرم در مبدل حرارتی هپاکو  از بین تعدادی صفحه عبور می‌ کند و سیال سرد نیز به همین صورت از صفحات باقیمانده عبور می کند.تعداد صفحه های حرارتی این مبدل 16 عدد می باشد که این صفحه ها مخالف جهت همدیگر قرار گرفته اند و سیال از آن ها عبور می کند.

در هر دو صفحه مبدل صفحه ای آب گرم  و سرد جریان دارد و تبادل دما بین دو صفحه انجام می شود. مبدل هپاکو HP-80 توانایی این را دارد که اب ورودی در یک صفحه و اب خروجی از صفحه ی دیگر را به اختلاف دمای کمتر از 1 درجه سانتی گراد برساند.

زمانی که شما از یک مبدل صفحه ای هپاکو استفاده می کنید باید از نوسانات ورودی و خروجی به شدت جلوگیری کنید اگر تغییراتی به صورت ناگهانی در فشار آب درون صفحات به وجود بیاید باعث ترکیدن واشر ها و نشد اب می شود.
