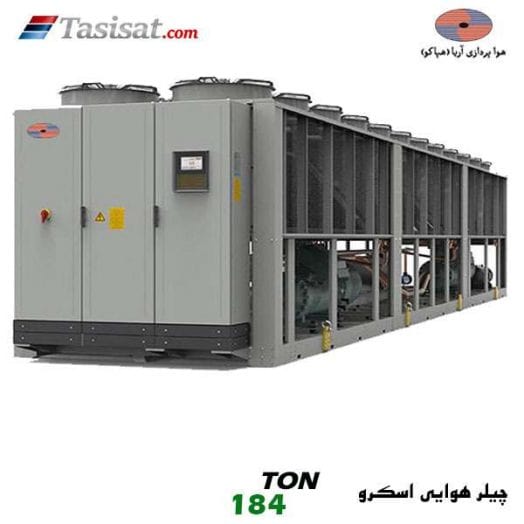

چیلر هوایی اسکرو هپاکو مدل HPCA250-2WDS2
سیستمهای تهویه مطبوع در ساختمانهای تجاری، صنعتی و بزرگ، نیازمند تجهیزاتی با راندمان بالا و ظرفیت سرمایشی قابل توجه هستند. چیلر هوایی اسکرو به عنوان قلب سیستمهای برودتی مدرن، نقشی حیاتی در تأمین آب سرد مورد نیاز برای دستگاههای تبادل حرارت (مانند فنکویلها و هواسازها) ایفا میکند.
چیلر هوایی اسکرو هپاکو مدل HPCA250-2WDS2، نمونهای پیشرفته از این تجهیزات است که با بهرهگیری از فناوری کمپرسورهای اسکرو و طراحی بهینه انتقال حرارت، ظرفیت سرمایشی اسمی تقریبی 250 تن تبرید (TR) را ارائه میدهد. این دستگاه که تحت عنوان یکی از محصولات برتر چیلر صنعتی هپاکو دستهبندی میشود، برای کارکرد مطمئن در شرایط سخت و با استفاده از برق سهفاز 380 ولت طراحی شده است. این راهنما به بررسی جامع مشخصات فنی، عملکرد، نصب و نگهداری این مدل خاص میپردازد و مرجعی فنی برای مهندسان تاسیسات و کاربران نهایی خواهد بود.
جدول مشخصات فنی دقیق مدل HPCA250-2WDS2
چیلر HPCA250-2WDS2 یک واحد تراکمی پیشرفته است که بر پایه کمپرسورهای اسکرو دوقلو (Twin Screw) طراحی شده است. مشخصات فنی زیر برای اجرای بهینه سیستم ضروری است:
| پارامتر فنی |
مشخصات / مقدار دقیق |
| مدل دستگاه |
HPCA250‑2WDS2 |
| سری محصول |
HPCA – Air Cooled Screw Chiller |
| ظرفیت سرمایشی اسمی |
≈ 250 تن تبرید (TR) |
| ظرفیت سرمایشی واقعی |
≈ 875 – 900 kW |
| نوع سیکل تبرید |
تراکمی |
| نوع کمپرسور |
اسکرو (Screw Compressor) |
| تعداد کمپرسور |
2 عدد (Dual Screw – مستقل) |
| برند کمپرسور (قابل سفارش) |
Bitzer / Hanbell / RefComp |
| کنترل ظرفیت |
Step / Slide Valve (مرحلهای) |
| نوع مبرد |
R134a (استاندارد) / R410A (سفارشی) |
| نوع کندانسور |
هوایی (Air Cooled) |
| جنس کویل کندانسور |
لوله مسی + فین آلومینیومی |
| نوع فن کندانسور |
محوری (Axial Fan) |
| تعداد فنها |
6 تا 8 عدد (بسته به طراحی نهایی) |
| کنترل دور فن |
ON/OFF یا Inverter (سفارشی) |
| نوع اواپراتور |
Shell & Tube (پوسته و لوله) |
| جنس لولههای اواپراتور |
مسی |
| حداکثر فشار کاری اواپراتور |
10 bar |
| دبی آب چیلد (تقریبی) |
150 – 170 m³/h |
| اختلاف دمای طراحی (ΔT) |
5°C |
| توان مصرفی کل |
≈ 180 – 200 kW |
| COP تقریبی |
4.4 – 4.8 |
| ولتاژ کاری |
380V – Three Phase – 50Hz |
| جریان مصرفی نامی |
≈ 330 – 360 A |
| تابلو برق |
صنعتی، IP54 |
| سیستم کنترل |
PLC / Microprocessor |
| نمایشگر |
HMI لمسی |
| پروتکل ارتباطی |
Modbus / BMS Ready |
| سیستمهای حفاظتی |
High/Low Pressure، Overload، Phase Control، Freeze Protection |
| سطح صدای تقریبی |
75 – 80 dB(A) |
| شرایط کاری محیط |
5°C تا 45°C |
| کاربری طراحیشده |
صنعتی، تجاری، بیمارستانی |
| نوع نصب |
Outdoor (فضای باز) |
این دستگاه در دسته چیلر تراکمی قرار میگیرد و بهرهوری انرژی آن (IPLV/SEER) تحت تأثیر راندمان کمپرسورهای اسکرو است.
تشریح کامل اجزا و عملکرد چیلر هوایی اسکرو هپاکو مدل HPCA250-2WDS2
ساختار داخلی چیلر هوایی اسکرو هپاکو HPCA250-2WDS2 از چهار بخش اصلی تشکیل شده است که چرخهی تبرید را تکمیل میکنند:
1. کمپرسور اسکرو (Screw Compressor)
کمپرسور قلب سیستم است. در این مدل از کمپرسورهای اسکرو استفاده شده است که مزایای متعددی نسبت به کمپرسورهای رفت و برگشتی دارند:
- راندمان حجمی بالا: به دلیل طراحی مارپیچی روتورها، تراکم گاز با حداقل تلفات داخلی انجام میشود.
- قابلیت اطمینان بالا: تعداد قطعات متحرک کمتر نسبت به کمپرسورهای رفت و برگشتی.
- تنظیم ظرفیت (Capacity Control): امکان تنظیم دقیق ظرفیت سرمایشی (معمولاً از 25% تا 100%) از طریق شیر کشویی (Slide Valve) یا درایو فرکانس متغیر (VFD)، که موجب کاهش مصرف انرژی در بارهای جزئی میشود.
2. کندانسور هوایی (Air-Cooled Condenser)
وظیفه این بخش، دفع حرارت جذب شده توسط مبرد به محیط بیرون است.
- ساختار: شامل مجموعهای از کویلهای مسی با فینهای آلومینیومی است که راندمان انتقال حرارت را افزایش میدهند.
- فنها: فنهای محوری با زاویه پرههای بهینه، جریان هوای کافی را برای کندانس شدن کامل مبرد فراهم میکنند.
3. اواپراتور (Evaporator)
اواپراتور از نوع Shell & Tube (پوسته و لوله) طراحی شده است تا بیشترین سطح تماس حرارتی را بین مبرد (که در پوسته جریان دارد) و آب سیستم (که از داخل لولهها عبور میکند) ایجاد نماید. این طراحی:
- افت فشار آب کمتری ایجاد میکند.
- جریان بهینه آب را تضمین مینماید.
- امکان عایقکاری بهتر پوسته را فراهم میسازد.
4. مبرد (Refrigerant)
انتخاب مبرد (مانند R-410A) بر اساس ملاحظات زیستمحیطی (پتانسیل گرمایش جهانی پایینتر – GWP) و راندمان ترمودینامیکی صورت میگیرد. مبرد در سیکل، وظیفه جذب حرارت از آب سرد در اواپراتور و دفع آن در کندانسور را بر عهده دارد.
قابلیتها و ویژگیهای عملکردی چیلر هوایی اسکرو هپاکو مدل HPCA250-2WDS2
چیلر HPCA250-2WDS2 مجهز به ویژگیهای پیشرفتهای است که عملکرد آن را در محیطهای صنعتی بهبود میبخشد:
- تکنولوژی Dual Compressor: وجود دو کمپرسور، قابلیت اطمینان سیستم را افزایش داده و امکان بارگذاری تدریجی (Staging) را فراهم میآورد. در صورت خرابی یک کمپرسور، سیستم با نصف ظرفیت به کار خود ادامه میدهد.
- کنترلر میکروپروسسوری پیشرفته: مجهز به PLC یا کنترلرهای هوشمند برای پایش دقیق دماها، فشارها و جریانها، و همچنین امکان ارتباط از راه دور (BMS).
- حفاظتهای چندگانه: شامل سنسورهای فشار بالا و پایین، سنسور دمای تخلیه کمپرسور، سنسور ضد یخزدگی اواپراتور و حفاظتهای الکتریکی.
- سیستمهای ایمنی کمپرسور: مجهز به سنسورهای دمای روغن و سطح روغن برای محافظت از روتورهای اسکرو.
مزایا و معایب فنی چیلر هوایی اسکرو هپاکو مدل HPCA250-2WDS2
انتخاب هر تجهیز بر اساس ارزیابی دقیق نقاط قوت و ضعف آن صورت میگیرد.
مزایای چیلر هوایی اسکرو هپاکو مدل HPCA250-2WDS2
- راندمان بالا در بارهای جزئی: کمپرسور اسکرو با کنترل ظرفیت، مصرف انرژی را به شدت کاهش میدهد، بهخصوص در فصول غیر اوج سرمایش.
- طول عمر بالا و تعمیر و نگهداری سادهتر کمپرسور: به دلیل ماهیت عملکرد چرخشی کمپرسور اسکرو، سایش کمتری نسبت به سایر انواع وجود دارد.
- نصب آسانتر نسبت به چیلرهای تراکمی آبی: عدم نیاز به برج خنککننده (برخلاف چیلرهای آبی) فرآیند نصب را سادهتر کرده و فضای مورد نیاز را کاهش میدهد. این موضوع آن را به گزینهای مناسب برای پروژههایی که محدودیت فضا دارند تبدیل میکند (مانند نصب روی پشتبام).
معایب فنی چیلر هوایی اسکرو هپاکو مدل HPCA250-2WDS2
- هزینه اولیه بالاتر: به دلیل پیچیدگی ساختاری کمپرسور اسکرو و تجهیزات کنترلی، قیمت اولیه بالاتری نسبت به مدلهای مشابه اسکرول یا رفت و برگشتی دارد.
- حساسیت به شرایط محیطی: عملکرد کندانسورهای هوایی به شدت تحت تأثیر دمای محیط بیرون است. در دمای محیطی بالاتر از حد طراحی، ظرفیت دستگاه کاهش مییابد.
- نیاز به فضای نصب کافی: فنهای بزرگ کندانسور نیاز به فضای باز مناسب برای تخلیه هوای گرم دارند.
راهنمای خرید چیلر هوایی اسکرو هپاکو مدل HPCA250-2WDS2 و انتخاب
برای انتخاب دقیق چیلر هوایی اسکرو هپاکو مدل HPCA250-2WDS2، باید پارامترهای زیر مد نظر قرار گیرند:
- محاسبه دقیق بار حرارتی (Load Calculation): ظرفیت 250 TR باید بر اساس بارهای حرارتی اوج محاسبه شده در شرایط طراحی شهر (دمای خشک و مرطوب محیط) تأیید شود.
- دمای آب مورد نیاز: دمای آب خروجی مورد نیاز سیستم مصرفکننده (معمولاً 7 درجه سانتیگراد) باید با مشخصات فنی دستگاه مطابقت داشته باشد.
- محدودیت فضا: فضای مورد نیاز برای نصب دستگاه و همچنین فضای لازم برای جریان هوای ورودی و خروجی کندانسور باید پیشبینی شود.
- کیفیت برق ورودی: اطمینان از تأمین ولتاژ پایدار 380V سهفاز با تلرانس مجاز جهت جلوگیری از آسیب به کمپرسورها.
عوامل موثر بر قیمت چیلر هوایی اسکرو هپاکو مدل HPCA250-2WDS2
قیمت نهایی چیلر هوایی اسکرو هپاکو مدل HPCA250-2WDS2 تحت تأثیر عوامل متعددی قرار دارد:
- نوع مبرد انتخابی: مبردهای با GWP پایینتر ممکن است هزینه اولیه بالاتری داشته باشند.
- کنترل ظرفیت: استفاده از VFD برای کمپرسورها در مقایسه با شیر کشویی (Slide Valve) بر قیمت تأثیرگذار است.
- جنس مبدلها: استفاده از لولههای مسی با پوششهای خاص برای مناطق با آب و هوای خورنده.
- برند کمپرسور: کمپرسورهای از برندهای تراز اول جهانی (مانند Bitzer یا Copeland) میتوانند قیمت را افزایش دهند.
الزامات جانبی چیلر هوایی اسکرو هپاکو مدل HPCA250-2WDS2
برای تضمین عملکرد صحیح و محافظت از چیلر 250 تنی، نصب تجهیزات جانبی زیر الزامی است:
1. استابلایزر (Stabilizer)
به دلیل حساسیت الکتروموتورهای کمپرسور به نوسانات ولتاژ، استفاده از استابلایزر توصیه میشود.
- مشخصات پیشنهادی: استابلایزر با ظرفیت 30 تا 40 kVA باید برای پوشش دادن جریان راهاندازی (Starting Current) کمپرسورها انتخاب شود. این دستگاه از آسیب دیدن سیمپیچها در اثر افت یا افزایش ولتاژ جلوگیری میکند.
2. بافر تانک (Buffer Tank)
نصب بافر تانک (مخزن ذخیره آب سرد) برای چیلرهای اسکرو با ظرفیت بالا بسیار حیاتی است:
- حجم پیشنهادی: 300 تا 500 لیتر.
- کارکرد: بافر تانک از خاموش و روشن شدنهای مکرر (Short Cycling) کمپرسورها که ناشی از تغییرات ناگهانی بار مصرفی است، جلوگیری میکند و شرایط کارکردی پایدارتری برای کمپرسور فراهم میآورد. همچنین، امکان تأمین آب سرد در زمان خرابی موقت چیلر هپاکو را فراهم میآورد.
دستورالعمل نصب استاندارد
نصب صحیح این مدل از چیلر تراکمی تأثیر مستقیم بر راندمان و طول عمر آن دارد.
- محل نصب: دستگاه باید روی فونداسیون بتنی تراز و مستحکم نصب شود. فضای اطراف دستگاه باید عاری از موانع باشد تا جریان هوای ورودی و خروجی فنها به درستی انجام پذیرد.
- اتصالات مکانیکی: اتصالات لولههای آب رفت و برگشت باید با در نظر گرفتن اتصالات انبساطی (Expansion Joints) صورت گیرد تا لرزشهای دستگاه به شبکه لولهکشی منتقل نشود.
- الکتریکال: سیمکشی باید بر اساس نقشههای ارائهشده، با استفاده از کابل مناسب و با رعایت استاندارد فاصله تجهیزات حفاظتی انجام شود. اتصال به استابلایزر باید قبل از ترمینال اصلی چیلر صورت گیرد.
- تست نشتی و وکیوم: پس از نصب، سیستم باید به طور کامل وکیوم شده و سپس با مبرد استاندارد شارژ شود.
نگهداری و افزایش طول عمر چیلر هوایی اسکرو هپاکو مدل HPCA250-2WDS2
نگهداری پیشگیرانه (PM) کلید حفظ راندمان 250 تنی چیلر است.
- نظافت کندانسور: تمیز کردن منظم فینهای کندانسور (حداقل دو بار در سال) برای اطمینان از دفع حرارت مؤثر، حیاتی است. گرفتگی فینها باعث افزایش فشار دیسشارژ کمپرسور و کاهش ظرفیت میشود.
- بررسی روغن کمپرسور: سطح و کیفیت روغن باید به صورت دورهای چک شود. روغن کمپرسورهای اسکرو باید مطابق با توصیههای سازنده تعویض گردد.
- کنترل مبرد: بررسی دورهای سطح مبرد برای جلوگیری از کاهش راندمان یا آسیب به کمپرسور به دلیل نشت.
جدول خطاها و آلارمهای رایج چیلر هوایی اسکرو هپاکو مدل HPCA250-2WDS2 و روش رفع
| کد / عنوان آلارم |
شرح خطا |
علتهای محتمل |
روش اصولی رفع عیب |
| High Pressure (HP) |
افزایش فشار کندانسور |
کثیفی کویل کندانسور، خرابی فنها، دمای محیط بالا، انسداد گردش هوا |
شستشوی کامل کویلها، بررسی عملکرد فنها، ایجاد فاصله استاندارد گردش هوا |
| Low Pressure (LP) |
افت فشار اواپراتور |
کمبود مبرد، نشتی، دبی کم آب، گرفتگی فیلتر |
نشتییابی و شارژ مبرد، تنظیم دبی پمپ، تمیزکاری فیلتر |
| Compressor Overload |
اضافهجریان کمپرسور |
نوسان ولتاژ، خرابی یاتاقان، دمای بالا، بار غیرعادی |
بررسی استابلایزر 30–40 kVA، کنترل آمپر، سرویس کمپرسور |
| Phase Failure / Phase Reverse |
خطای فاز |
قطع فاز، جابجایی فاز، افت ولتاژ |
اصلاح توالی فاز، بررسی تابلو برق، تست رله کنترل فاز |
| Oil Pressure Low |
افت فشار روغن |
کمبود روغن، گرفتگی فیلتر روغن، خرابی پمپ روغن |
شارژ روغن مناسب، تعویض فیلتر، بررسی پمپ |
| Oil Temperature High |
دمای بالای روغن |
تهویه ضعیف، خرابی کولر روغن، بار بیش از حد |
بررسی خنککاری، کاهش بار، سرویس مدار روغن |
| Freeze Protection |
یخزدگی اواپراتور |
دبی کم آب، خرابی سنسور دما، تنظیم اشتباه کنترل |
تنظیم دبی، بررسی سنسورها، فعالسازی بافر تانک |
| Water Flow Switch |
قطع جریان آب |
خرابی پمپ، هواگرفتگی مدار، بسته بودن شیرها |
هواگیری مدار، بررسی پمپ و شیرآلات |
| Discharge Temperature High |
دمای بالای دهش کمپرسور |
کمبود مبرد، گرفتگی کویل، بار بیش از حد |
بررسی شارژ مبرد، شستشوی کویل، کاهش بار |
| Fan Motor Fault |
خرابی موتور فن |
سوختگی موتور، خرابی کنتاکتور، نوسان برق |
تست موتور فن، تعویض قطعات معیوب |
| Communication Error |
خطای ارتباطی کنترلر |
قطع کابل، نویز الکتریکی، خرابی PLC |
بررسی کابلها، ارت مناسب، ریست کنترلر |
| Sensor Fault |
خطای سنسور |
خرابی سنسور فشار یا دما، قطع سیم |
تعویض سنسور، بررسی سیمکشی |
| High Current |
جریان غیرعادی بالا |
بار بیش از طراحی، نوسان برق، خرابی کمپرسور |
بررسی بار واقعی، کنترل ولتاژ، سرویس کمپرسور |
| Low Ambient Lockout |
دمای محیط پایین |
کارکرد خارج از محدوده طراحی |
فعالسازی کنترل زمستانه (Winter Kit) |
| Emergency Stop |
توقف اضطراری |
فعال شدن کلید E‑Stop |
بررسی علت توقف و ریست سیستم |
نکات کلیدی برای کاهش بروز آلارمها
✅ استفاده دائمی از استابلایزر 30–40 kVA
✅ نصب بافر تانک 300–500 لیتری جهت تثبیت دبی و دما
✅ شستشوی منظم کندانسور هوایی (هر 3–6 ماه)
✅ پایش آمپر مصرفی هر کمپرسور بهصورت دورهای
✅ ثبت لاگ خطاها در PLC جهت تحلیل خرابیها
جمعبندی نهایی
چیلر هوایی اسکرو هپاکو مدل HPCA250-2WDS2، یک انتخاب مهندسیشده برای پروژههایی است که نیازمند ظرفیت سرمایشی بالا (حدود 250 TR)، راندمان انرژی عالی، بهویژه در شرایط بار جزئی، و دوام بالا هستند. این دستگاه به عنوان عضوی قدرتمند از خانواده چیلر هوایی اسکرو و چیلر صنعتی هپاکو، با بهرهگیری از کمپرسورهای اسکرو و کنترلرهای پیشرفته، آسایش حرارتی مطمئنی را فراهم میآورد. موفقیت در بهرهبرداری از این سیستم، مستلزم رعایت دقیق الزامات خرید، نصب زیرساختهای کمکی نظیر استابلایزر و بافر تانک، و اجرای برنامه نگهداری پیشگیرانه دقیق خواهد بود.
