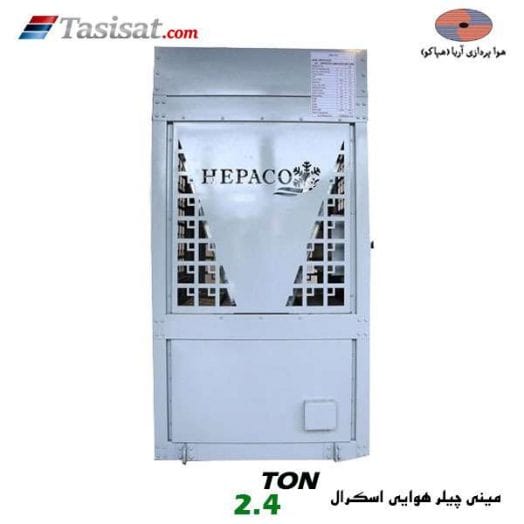

مینی چیلر هوایی اسکرال هپاکو مدل HPCA3-1LP2 به عنوان یکی از پیشرفتهترین و کارآمدترین تجهیزات تبرید در کلاس ظرفیت پایین تا متوسط، توسط شرکت هپاکو (Hepaco) طراحی و تولید شده است. این دستگاه با هدف تأمین سرمایش دقیق و پایدار برای کاربردهای مختلف صنعتی، تجاری و مسکونی سبک طراحی گردیده است. تمرکز اصلی این مدل بر بهینهسازی مصرف انرژی، کاهش سطح صدای عملیاتی و افزایش دوام در شرایط محیطی متنوع است.
چیلر هپاکو از تکنولوژی کمپرسور اسکرال (Scroll) بهره میبرد که به دلیل راندمان حجمی بالا، قابلیت اطمینان عالی و لرزش و صدای کم، انتخاب ایدهآلی برای فضاهایی است که نیازمند کنترل دمایی دقیق همراه با حداقل مزاحمت صوتی هستند، مانند اتاقهای سرور، آزمایشگاهها، مطبها و واحدهای تهویه مطبوع کوچک. این مدل به طور خاص برای سیستمهای سرمایش مبتنی بر آب (مانند فن کویلها و هواسازهای کوچک) طراحی شده است.
| پارامتر فنی | مشخصات / مقدار |
|---|---|
| مدل دستگاه | HPCA3‑1LP2 |
| نوع چیلر | مینیچیلر هوایی (Air Cooled) |
| ظرفیت سرمایش اسمی | 3 تن تبرید ≈ 10.5 کیلووات |
| نوع سیکل تبرید | تراکمی |
| نوع کمپرسور | اسکرال هرمتیک |
| برند کمپرسور | Copeland / Danfoss |
| تعداد کمپرسور | 1 عدد |
| تعداد مدار تبرید | تکمداره (Single Circuit) |
| نوع مبرد | R410A |
| نوع کندانسور | هوایی، فین آلومینیومی با لوله مسی |
| نوع فن کندانسور | محوری (Axial Fan) |
| تعداد فن | 1 عدد |
| نوع اواپراتور | مبدل حرارتی صفحهای (Plate Heat Exchanger) |
| جنس اواپراتور | استنلس استیل AISI 316 |
| دمای آب خروجی (Chilled Water) | 7°C (قابل تنظیم) |
| دمای آب ورودی | 12°C |
| دبی آب نامی | حدود 1.8 – 2.1 m³/h |
| حداکثر فشار کاری مدار آب | 0.3 MPa |
| نوع پمپ سیرکولاتور | خطی (In-Line) – نصب داخلی |
| ولتاژ تغذیه | 380V / سهفاز / 50Hz |
| جریان مصرفی تقریبی | 8 – 10 آمپر |
| توان مصرفی کمپرسور | حدود 3.6 – 3.9 kW |
| ضریب عملکرد (COP) | 3.2 – 3.4 |
| سیستم کنترل | کنترلر دیجیتال میکروپروسسوری |
| نمایشگر | LCD |
| حفاظتها | فشار بالا/پایین، ضدیخ، اضافهجریان، تأخیر استارت |
| قابلیت Auto Restart | دارد |
| قابلیت اتصال به BMS | دارد (Modbus RTU) |
| حداکثر دمای محیط کاری | 45 – 48°C |
| سطح صدای تقریبی | 50 – 54 dB(A) @1m |
| جنس بدنه | فولاد با پوشش رنگ الکترواستاتیک |
| ابعاد تقریبی (طول×عرض×ارتفاع) | 105 × 65 × 100 سانتیمتر |
| وزن تقریبی | 140 – 160 کیلوگرم |
| تثبیتکننده ولتاژ پیشنهادی | 3 kVA |
| حجم مخزن بافر پیشنهادی | 20 لیتر |
| استاندارد طراحی | ARI / ISO |
| کاربرد | ویلا، واحد مسکونی، دفتر اداری کوچک، فروشگاه |
| کشور سازنده | ایران (هپاکو) |
مینی چیلر HPCA3-1LP2 با بهرهگیری از فناوریهای نوین، مزایای قابل توجهی نسبت به مدلهای قدیمیتر (مانند کمپرسورهای رفت و برگشتی) ارائه میدهد:
استفاده از تکنولوژی اسکرال باعث شده است که این چیلر دارای راندمان حجمی بهتری باشد. نرخ تراکم بالاتر و کاهش تلفات ناشی از شیرآلات و کورس رفت و برگشت، منجر به کاهش چشمگیر مصرف انرژی الکتریکی در مقایسه با کمپرسورهای پیستونی همرده میشود.
سیستم کنترل الکترونیکی پیشرفته (Microprocessor Based Control) امکان پایش لحظهای پارامترهای حیاتی مانند دمای آب، فشار گاز و عملکرد کمپرسور را فراهم میآورد. این سیستم قابلیت تنظیم دقیق دمای آب خروجی با دقت را داراست.
استفاده از مبردهای با پتانسیل گرمایش جهانی (GWP) پایین، تعهد هپاکو به مسائل زیستمحیطی را نشان میدهد و تضمین میکند که تجهیز مطابق با استانداردهای بینالمللی فعلی و آتی باشد.
کمپرسورهای اسکرال ذاتاً لرزش کمتری تولید میکنند. علاوه بر این، طراحی آکوستیک محفظه و استفاده از پایههای ضد لرزش (Vibration Isolators) باعث میشود که این مدل برای نصب در نزدیکی فضاهای حساس ایدهآل باشد.
اواپراتور از نوع صفحه-فین (Plate-Fin) یا لوله-فین (Shell and Tube – بسته به پیکربندی) با پوشش محافظتی (مانند E-Coating) در برابر خوردگی، بالاترین سطح انتقال حرارت را تضمین میکند.
راندمان یک چیلر در طول دوره عملیاتی تحت تأثیر شرایط محیطی و بار حرارتی متغیر قرار میگیرد. مدل HPCA3-1LP2 برای بهینهسازی عملکرد در بارهای جزئی طراحی شده است.
راندمان چیلر با تغییر دمای محیط (برای مدلهای هوایی) و دمای آب ورودی به اواپراتور (Chilled Water Supply Temperature) تغییر میکند.
در بار کامل، انتظار میرود که ضریب عملکرد (COP) این دستگاه در محدوده 3.2 تا 3.8 باشد. هنگامی که بار حرارتی کاهش مییابد، سیستم کنترل با کاهش سرعت کمپرسور (در صورت مجهز بودن به اینورتر) یا کاهش زمان کارکرد آن، راندمان را در حالت بار جزئی بهبود میبخشد.
با افزایش دمای هوای ورودی به کندانسور، فشار کاری کمپرسور افزایش یافته و در نتیجه راندمان (EER) کاهش مییابد.
انتخاب این مدل نیازمند سنجش دقیق مزایا و محدودیتهای آن در برابر نیاز پروژه است.
انتخاب دقیق ظرفیت و پیکربندی HPCA3-1LP2 نیازمند محاسبات دقیق بار حرارتی است.
قیمت نهایی مینی چیلر هوایی اسکرال هپاکو مدل HPCA3-1LP2 تحت تأثیر متغیرهای متعددی است که شامل موارد زیر میشود:
حفظ راندمان و عمر مفید چیلر HPCA3-1LP2 نیازمند رعایت دقیق پروتکلهای عملیاتی و پیشگیرانه است.
اگر چیلر به صورت مرکزی در یک سیستم آب گردش میکند، کیفیت آب در اواپراتور (Shell & Tube) حیاتی است. مواد شیمیایی ضد رسوب (Scale Inhibitor) و ضد خوردگی باید به درستی دوز شوند تا از تخریب سطوح تبادل حرارت جلوگیری شود.
نصب غیراصولی یکی از دلایل اصلی خرابی زودرس کمپرسور و کاهش راندمان است.
این جدول مرجع سریعی برای اپراتورها در هنگام بروز خطاهای معمول در مینی چیلر HPCA3-1LP2 است.
| کد خطا | شرح خطا | علتهای احتمالی | عیبیابی و اقدام اولیه (بدون باز کردن دستگاه) |
|---|---|---|---|
| E01 | فشار بالای گاز مبرد (High Pressure) | کثیفی کندانسور، دمای محیط بالا، خرابی فن کندانسور، انسداد مسیر هوا | تمیزکاری فینهای کندانسور، بررسی چرخش فنها، اطمینان از فاصله مناسب اطراف دستگاه |
| E02 | فشار پایین گاز مبرد (Low Pressure) | کمبود گاز R410A، نشتی مبرد، گرفتگی فیلتر درایر | بررسی یخزدگی اواپراتور، کنترل نشتی ظاهری، تماس با سرویسکار مجاز |
| E03 | کمبود یا قطع جریان آب | خرابی پمپ سیرکولاتور، بسته بودن شیرها، گرفتگی فیلتر آب | بررسی عملکرد پمپ، باز بودن شیرها، شستوشوی فیلتر مدار آب |
| E04 | دمای پایین آب خروجی (Anti-Freeze) | دبی کم آب، تنظیم نادرست Set Point، توقف فنکویلها | افزایش دبی آب، اصلاح تنظیم دما، اطمینان از مصرف آب سرد |
| E05 | دمای بالای کمپرسور | بار سرمایشی زیاد، تهویه نامناسب، ولتاژ نامتعادل | بررسی تهویه اطراف دستگاه، کنترل ولتاژ سهفاز، کاهش بار لحظهای |
| E06 | خطای سنسور دمای آب | قطع یا اتصالی سنسور، خرابی کابل یا فیش | بررسی اتصالات سنسور، ریست دستگاه، در صورت تداوم تماس با خدمات |
| E07 | عدم تعادل فاز یا افت ولتاژ | نوسان برق، نبود استابلایزر، قطع یکی از فازها | بررسی برق ورودی، استفاده از تثبیتکننده 3kVA، کنترل تابلو برق |
| E08 | اضافهجریان کمپرسور | فشار کاری بالا، ولتاژ نامناسب، استارتهای مکرر | بررسی شرایط کاری، استفاده از بافر تانک، بررسی ولتاژ |
| E09 | خطای تأخیر استارت مجدد | قطع و وصل سریع برق، ریست ناگهانی | صبر 3–5 دقیقه، عدم قطع مکرر برق دستگاه |
| E10 | خطای ارتباط کنترلر | اختلال در برد کنترل، نوسان برق | ریست دستگاه، بررسی ارت، کنترل ولتاژ ورودی |
| E11 | دمای بالای آب ورودی | بار حرارتی بیش از ظرفیت، دبی ناکافی | افزایش دبی آب، کاهش بار مصرفی، بررسی طراحی سیستم |
| E12 | عملکرد نامناسب فن کندانسور | خرابی موتور فن، قطع کابل، گیر مکانیکی | بررسی صدای فن، اطمینان از چرخش آزاد پرهها |
| E13 | خطای عمومی سیستم (System Fault) | ترکیبی از خطاهای حفاظتی | بررسی آخرین خطای ثبتشده در کنترلر، تماس با سرویس تخصصی |
مینی چیلر هوایی اسکرال هپاکو مدل HPCA3-1LP2 یک راهکار مهندسی شده برای تأمین سرمایش پایدار و کممصرف در مقیاسهای کوچک و متوسط است. تلفیق کمپرسور اسکرال با سیستمهای کنترلی دقیق، این دستگاه را به گزینهای ایدهآل برای پروژههایی تبدیل میکند که نیاز به راندمان بالا، صدای کم و نگهداری نسبتاً ساده دارند.
رعایت دستورالعملهای فنی ذکر شده در زمینه نصب، بهرهبرداری و سرویس دورهای، تضمینکننده دستیابی به عمر مفید حداکثری و حفظ بازدهی اسمی دستگاه در طول سالیان متمادی خواهد بود. این مدل نه تنها پاسخگوی نیازهای فعلی صنعت تبرید است، بلکه با بهرهگیری از مبردهای استاندارد، آمادگی لازم برای آینده سبزتر را نیز فراهم میآورد.
همیشه خواندن کاتالوگ محصول و راهنمای استفاده می تواند در استفاده از محصول موثر باشد .
