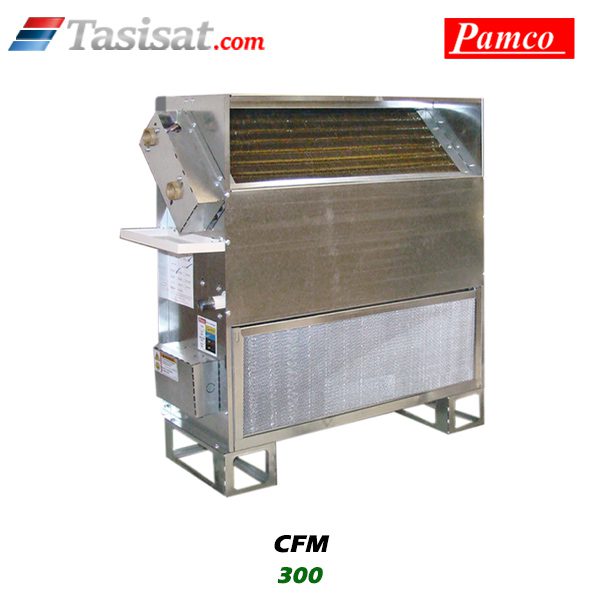

فن کویل زمینی توکار 300 CFM پامکو مدل PDEF-300

فن کویل زمینی توکار 300 CFM پامکو مدل PDEF-300

مدل PDEF-300 از سری فن کویل‌های زمینی توکار (Floor Mounted Ducted/Low Profile) پامکو، به عنوان نسخه ارتقاء یافته مدل ۲۰۰ CFM، برای فضاهایی طراحی شده است که به تهویه مطبوع قوی‌تری نسبت به کاربردهای میکرو نیاز دارند، اما همچنان زیبایی بصری و پنهان‌سازی کامل یونیت در اولویت است. ظرفیت اسمی ۳۰۰ CFM (تقریباً ۵۱۰ متر مکعب بر ساعت)، این فن کویل را برای پوشش اتاق‌های خواب مستر، دفاتر کار کوچک یا فضاهای پذیرایی متوسط ایده‌آل می‌سازد، در حالی که چالش‌های مربوط به داکت‌کشی و نویز را به شکلی مهندسی‌شده مدیریت می‌کند.

مشخصات فنی فن کویل زمینی توکار 300 CFM پامکو مدل PDEF-300

افزایش ۳۳ درصدی ظرفیت هوادهی از ۲۰۰ به ۳۰۰ CFM مستلزم بازنگری در تمامی اجزای اصلی سیستم است تا همزمان پایداری مکانیکی و حرارتی حفظ شود.

الف. دینامیک جریان هوا و فشار استاتیکی

ظرفیت ۳۰۰ CFM نیاز به جابجایی حجم هوای بیشتری دارد، که این امر فشار استاتیکی فن را تحت تأثیر قرار می‌دهد.

• حجم هوادهی: ۳۰۰ CFM≈۵۱۰ m3/h.
• محدوده فشار استاتیکی بهینه (Target Static Pressure): در مقایسه با مدل ۲۰۰ CFM (۲۰-۳۵ Pa)، PDEF-300 برای کارکرد بهینه در محدوده ۳۰ تا ۴۵ پاسکال (Pa) طراحی شده است. این افزایش قابلیت، امکان استفاده از داکت‌های با طول بیشتر (تا ۱۵ متر طول معادل) یا مقاومت‌های بیشتری در سیستم توزیع هوا را فراهم می‌آورد.

ب. سیستم فن و بهینه‌سازی موتور

برای دستیابی به ۳۰۰ CFM با سطح صدای قابل قبول (که ویژگی کلیدی مدل‌های توکار است)، تنظیمات موتور و فن باید دقیق باشد.

• انتخاب فن: استفاده از فن‌های سانتریفیوژ با پره‌های منحنی رو به جلو (Forward-Curved) همچنان رایج است، اما قطر ایمپلر فن و دور موتور (RPM) افزایش یافته است.
• اهمیت موتور EC: در این ظرفیت، استفاده از موتورهای EC (Electronically Commutated) دیگر یک گزینه لوکس نیست، بلکه یک ضرورت مهندسی برای حفظ راندمان و کنترل دقیق سرعت در بارهای متغیر است. موتور EC به دستگاه اجازه می‌دهد تا به صورت پیوسته با ظرفیت واقعی مورد نیاز منطقه عمل کند و از نوسانات دمایی و نویز جلوگیری نماید.

ج. کویل تبادل حرارت ارتقاء یافته

برای انتقال حرارت متناسب با حجم هوای بیشتر (۳۰۰ CFM)، کویل باید ظرفیت دفع حرارت (BTU/hr) بالاتری داشته باشد.

• پیکربندی استاندارد: مدل PDEF-300 به صورت استاندارد با کویل ۳ ردیفه (معمولاً آب سرد/گرم) عرضه می‌شود. این کویل با سطح تبادل حرارت بزرگ‌تر، امکان جذب حرارت بیشتری از جریان هوا را در مدت زمان تماس کوتاه‌تر فراهم می‌کند.
• سفارش‌های سنگین: در مناطق بسیار گرم یا بسیار سرد، سفارش کویل ۴ ردیفه برای دستیابی به ظرفیت سرمایش/گرمایش اوج در فشار استاتیکی ۴۵ Pa امکان‌پذیر است. این کار اغلب نیاز به یک کنترل‌کننده دقیق برای مدیریت جریان آب در کویل دارد.

قابلیت‌ها و چالش‌های عملکردی فن کویل زمینی توکار 300 CFM پامکو مدل PDEF-300

ارتقاء ظرفیت، مزایای جدیدی به ارمغان می‌آورد اما چالش‌های منحصر به فردی را نیز معرفی می‌کند.

الف. مزایای عملکردی اصلی:

1. کاهش زمان کارکرد (Run Time): به دلیل هوادهی بیشتر، فن کویل پامکو می‌تواند دمای مطلوب منطقه را در زمان کوتاه‌تری به دست آورد، که این امر به ویژه در حالت شروع به کار سیستم (Startup) صرفه‌جویی در مصرف انرژی ایجاد می‌کند.
2. عملکرد بهتر در مقابل تغییرات دمایی: ظرفیت حرارتی بالاتر، مقاومت بیشتری در برابر افت لحظه‌ای دما (مثلاً باز و بسته شدن ناگهانی درب) نشان می‌دهد.
3. انعطاف‌پذیری در داکت‌کشی: محدوده فشار استاتیکی تا ۴۵ Pa، امکان طراحی داکت‌کشی پیچیده‌تر یا استفاده از توزیع‌کننده‌های هوا (Diffusers) با افت فشار بالاتر را فراهم می‌کند.

ب. محدودیت‌ها و ملاحظات فنی:

1. حساسیت به میعانات: هرچند ظرفیت هوادهی افزایش یافته، اما دبی آب کندانس تولیدی نیز افزایش می‌یابد. در صورت عدم وجود پمپ درین مناسب یا شیب‌بندی صحیح، خطر آب‌گرفتگی و نشت به مراتب جدی‌تر از مدل ۲۰۰ CFM خواهد بود.
2. فضای نصب (Plenum Space): با افزایش ابعاد کویل (از ۲ به ۳ ردیف) و احتمالاً فن بزرگ‌تر، نیاز به فضای عمودی در سقف کاذب یا کف افزایش می‌یابد. این موضوع باید پیش از طراحی معماری به دقت بررسی شود (اغلب نیاز به حداقل ارتفاع ۳۵ تا ۴۰ سانتی‌متر برای سرویس‌دهی خواهد بود).
3. نویز در بارهای پیک: اگرچه موتور EC به کاهش نویز کمک می‌کند، اما برای دستیابی به ۳۰۰ CFM، فن باید با سرعت بالاتری کار کند که افزایش فشار دینامیکی هوا و در نتیجه افزایش نویز سیستمی اجتناب‌ناپذیر است.

راهنمای خرید، قیمت‌گذاری و عوامل مؤثر

خرید فن کویل زمینی توکار پامکو باید یک تصمیم مبتنی بر محاسبه دقیق بار حرارتی لحظه‌ای (Peak Load Calculation) باشد، نه صرفاً بر اساس متراژ.

الف. عوامل اصلی مؤثر بر قیمت:

• نوع کویل و جنس لوله‌ها: انتخاب کویل با لوله‌های مسی ضخیم‌تر یا پره‌های آلومینیومی با ضخامت بیشتر برای پروژه‌هایی که از آب با سختی بالا یا دمای بالا استفاده می‌کنند، قیمت را افزایش می‌دهد.
• نوع ترموستات و کنترل (BMS Integration): قابلیت ادغام مستقیم با سیستم‌های مدیریت ساختمان (BMS) از طریق پروتکل‌های استاندارد (مانند BACnet MS/TP) قیمت را به شدت افزایش می‌دهد، اما امکان کنترل متمرکز و بهینه‌سازی مصرف انرژی را فراهم می‌آورد.
• کیفیت قطعات دمپر: نصب دمپرهای مکانیکی و هوشمند در مسیر داکت برای تنظیم دقیق جریان هوا در هر منطقه، هزینه اولیه را افزایش می‌دهد اما قابلیت انعطاف‌پذیری سیستم را به حداکثر می‌رساند.

توصیه خرید: در هنگام مقایسه قیمت، حتماً “میزان هوای آزاد (Free Air Flow)” را در فشار استاتیکی ۴۵ Pa استخراج کنید، نه صرفاً ظرفیت اسمی در حالت Free Delivery.

افزایش طول عمر فن کویل زمینی توکار 300 CFM پامکو مدل PDEF-300 و پروتکل‌های نگهداری تخصصی

نگهداری منظم برای مدل‌های توکار کانالی، به دلیل دشواری دسترسی، باید ساختاریافته‌تر باشد.

استراتژی‌های نگهداری پیشگیرانه:

1. کالیبراسیون سنسورهای دما (شش ماه یکبار): سنسورهای دمای کویل و دمای اتاق می‌توانند به دلیل نزدیکی به داکت‌های نصب شده، دچار انحراف شوند. کالیبراسیون دوره‌ای با دستگاه مرجع برای اطمینان از عملکرد صحیح ترموستات حیاتی است.
2. بررسی و تنظیم الکتریکی (سالیانه): در مدل‌های EC، بررسی سلامت مدارات درایور (Driver Circuitry) ضروری است. در مدل‌های AC، کنترل ولتاژ و آمپر کشی موتور برای اطمینان از عدم افزایش بار حرارتی بیش از حد مجاز (Overheating) الزامی است.
3. تخلیه شیمیایی کویل (در صورت استفاده از آب غیر دیونیزه): اگر سیستم دارای سیکل باز باشد، رسوب‌گذاری (Scaling) می‌تواند ظرفیت تبادل حرارت را کاهش دهد. برنامه سرویس باید شامل شستشوی شیمیایی کویل با مواد اسیدی ملایم هر ۲ تا ۳ سال یکبار باشد.

نصب، سرویس و مدیریت خطاهای رایج فن کویل زمینی توکار 300 CFM پامکو مدل PDEF-300

پیچیدگی نصب در PDEF-300 نسبت به مدل‌های زمینی (Floor Mounted) یا دیواری، به دلیل نیاز به مدیریت کامل داکت‌ها، بالاتر است.

ملاحظات نصب بحرانی:

• عایق‌بندی داخلی و خارجی: به دلیل کار در ظرفیت بالاتر، افت حرارت (در زمستان) یا جذب رطوبت (در تابستان) از بدنه خارجی دستگاه به فضای کاذب بیشتر است. استفاده از عایق حرارتی و بخار با ضریب انتقال حرارت پایین (مانند R-Value بالا) در تمام داکت‌های مجاور و بدنه خارجی یونیت الزامی است.
• نصب پمپ درین: پمپ درین باید با در نظر گرفتن حداکثر دبی میعانات در پیک بار (ظرفیت ۳۰۰ CFM) انتخاب شود، نه دبی معمولی. همچنین، باید دسترسی برای تعویض یا سرویس آن در فضای سقف کاذب فراهم باشد.

تشخیص خطاهای متداول:

نتیجه‌گیری نهایی

فن کویل زمینی توکار 300 CFM پامکو مدل PDEF-300 یک پله تکامل در سری فن کویل‌های توکار زمینی محسوب می‌شود. با افزایش ظرفیت به ۳۰۰ CFM و توانایی کار در فشار استاتیکی بالاتر (تا ۴۵ Pa)، این مدل توانایی بیشتری برای خدمت‌رسانی به فضاهای متوسط با الزامات طراحی سخت‌گیرانه دارد. موفقیت در بهره‌برداری از PDEF-300 منوط به دو عامل کلیدی است: ۱. طراحی داکت‌کشی دقیق بر اساس ۴۵ Pa و ۲. پیاده‌سازی یک برنامه نگهداری جامع که بر سلامت مداوم سیستم تخلیه میعانات و پایداری ارتعاشی تمرکز دارد. این دستگاه، در صورت نصب صحیح، تعادل ایده‌آلی بین عملکرد تهویه مطبوع قدرتمند و زیبایی معماری پنهان ارائه می‌دهد.
