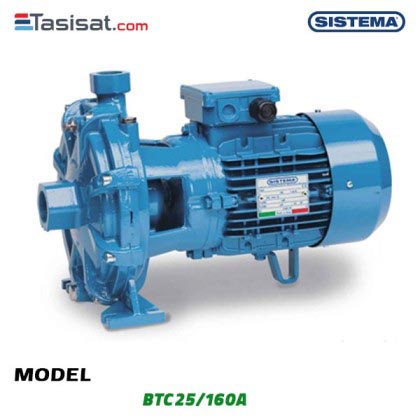

پمپ بشقابی دوپروانه سیستما SISTEMA مدل BTC 25/160A

پمپ بشقابی دوپروانه سیستما SISTEMA مدل BTC 25/160A

پمپ بشقابی دوپروانه سیستما SISTEMA مدل BTC 25/160A یک نمونه مهندسی‌شده در کلاس پمپ‌های توربینی احیاکننده است.

• این پمپ‌ها به دلیل طراحی منحصر به فردشان که شامل یک محفظه حلقوی و پروانه‌هایی با کانال‌های شعاعی متعدد است، توانایی تولید هد بسیار بالاتر از پمپ‌های سانتریفیوژ استاندارد با همان قطر پروانه و سرعت دورانی را دارند.
• ساختار دو پروانه متقابل در این مدل، نیروی محوری را متعادل کرده و هد خروجی را به طور قابل توجهی نسبت به مدل‌های تک پروانه‌ای افزایش می‌دهد.
• این سند به تشریح کامل مشخصات فنی، مکانیسم عملکرد، کاربردها و تحلیل دقیق مزایا و معایب این پمپ پیشرفته می‌پردازد.
• پمپ‌های بشقابی در محیط‌هایی که راندمان بالا در دبی‌های پایین و هد بالا مورد نیاز است، برتری خود را نشان می‌دهند.

 مشخصات فنی کامل پمپ بشقابی دوپروانه سیستما SISTEMA مدل BTC 25/160A

1. طبقه‌بندی و ساختار:

• نوع پمپ: پمپ بشقابی دو پروانه.
• مدل: BTC 25/160A. این کدگذاری معمولاً به اندازه دهانه ورودی و ظرفیت دبی اسمی یا قطر پروانه اشاره دارد.
• ساختار آب‌بندی: معمولاً آب‌بندی محور از نوع مکانیکال سیل برای اطمینان از کمترین نشت در فشارهای بالا، یا در کاربردهای قدیمی‌تر از پکینگ  بسته به پیکربندی دقیق و دمای سیال استفاده می‌شود.
• نوع نصب: عموماً افقی، طراحی شده برای کوپل مستقیم به الکتروموتور، که منجر به طراحی فشرده و کاهش نیاز به ترازکاری پیچیده می‌شود.

2. مشخصات هیدرولیکی :

• حداکثر هد : 65 متر. این مقدار نشان‌دهنده فشار بالای تولیدی است که با دو مرحله تقویت در یک محفظه به دست می‌آید.
• دبی حداکثر : 9.6 متر مکعب بر ساعت. این دبی نسبتاً پایین، ماهیت عملکرد پمپ‌های بشقابی را تأیید می‌کند که بر هد تأکید دارند نه بر حجم انتقال سیال.
• نقطه بهینه عملکرد: نقطه بهینه برای این مدل در محدوده دبی‌های پایین‌تر از Qmax و هد نزدیک به Hmax قرار دارد، جایی که هم‌افزایی دو پروانه به حداکثر کارایی می‌رسد.

3. مشخصات مواد ساخت :

• بدنه : چدن خاکسترد. این ماده مقاومت ساختاری لازم در برابر تنش‌های فشاری کاری را فراهم می‌کند.
• پروانه: برنز. این انتخاب بسیار حیاتی است؛ برنز مقاومت عالی در برابر سایش ناشی از ذرات ریز معلق و خوردگی ملایم در آب را فراهم می‌کند، که در پمپ‌های بشقابی که سیال مکرراً بین پروانه و محفظه در گردش است، اهمیت دوچندان دارد.
• شفت: فولاد ضد زنگ با سختی بالا برای انتقال گشتاور و مقاومت در برابر خمش و تنش‌های چرخشی.

4. مشخصات الکتروموتور:

• توان نامی: معمولاً 3 اسب بخار یا 2.2 کیلووات. این توان برای دستیابی به هد 65 متر در دبی 9.6 متر مکعب بر ساعت کافی است.
• ولتاژ و فرکانس: متناسب با استانداردهای منطقه‌ای.
• کلاس عایق بندی: معمولاً کلاس F یا H برای اطمینان از طول عمر مناسب سیم‌پیچی تحت بارهای متناوب.
• سرعت دورانی: 2900 دور در دقیقه در فرکانس 50 هرتز.

کاربرد و عملکرد پمپ بشقابی دوپروانه سیستما SISTEMA مدل BTC 25/160A

1. مکانیسم عملکرد دو پروانه :

• در پمپ‌ های آب خانگی استاندارد، مایع وارد کانال‌های شعاعی پروانه شده و با نیروی گریز از مرکز به محیط پروانه هدایت می‌شود. در آنجا، سیال انرژی جنبشی و فشاری کسب می‌کند.
• در مدل دو پروانه BTC 25/160A، ساختار به گونه‌ای است که سیال پس از عبور از پروانه اول و افزایش انرژی تا مرحله اول، به جای خروج مستقیم، توسط طراحی محفظه به ورودی پروانه دوم هدایت می‌شود.
• این فرآیند مرحله‌ای باعث می‌شود که انرژی جنبشی و فشاری سیال در هر مرحله مجدداً افزایش یابد.
• این ترکیب، هد خروجی را به طور قابل توجهی افزایش داده و برای سیستم‌هایی که نیاز به فشار بالا برای غلبه بر اصطکاک لوله‌کشی یا رسیدن به طبقات بالایی ساختمان‌ها دارند، ایده‌آل است، در حالی که دبی تنها توسط قطر پروانه و سرعت تعیین می‌شود.

2. کاربردهای اصلی :

• سیستم‌های آبرسانی شهری و صنعتی سبک: ایده‌آل برای بوستر پمپ‌ها و تقویت فشار آب در ساختمان‌های متوسط تا بلند که نیاز به فشار ثابت دارند.
• سیستم‌های پرفشار خنک‌کننده : در مواردی که نیاز به سیرکولاسیون مایع در مدارهای بسته با افت فشار قابل توجه است.
• سیستم‌های آبیاری تحت فشار : برای کارایی در سیستم‌های آبیاری قطره‌ای یا بارانی که نیاز به پاشش با فشار مناسب دارند.
• انتقال مایعات تمیز و غیر تهاجمی: این پمپ‌ها به طور خاص برای سیالاتی با ویسکوزیته کم و عاری از مواد جامد ساینده طراحی شده‌اند.

مزایا پمپ بشقابی دوپروانه سیستما SISTEMA مدل BTC 25/160A

• هد بالا در دبی کم: مهم‌ترین مزیت پمپ‌های بشقابی دو پروانه؛ تولید فشار معادل چندین مرحله پمپ سانتریفیوژ استاندارد در یک محفظه واحد فشرده.
• عملکرد پایدار و کم‌صدا: به دلیل طراحی دو پروانه متقابل یا سری، نیروهای محوری داخلی به طور ذاتی متعادل می‌شوند. این امر منجر به سایش کمتر بلبرینگ‌ها و عملکرد مکانیکی آرام‌تر و با لرزش کمتر می‌شود.
• مقاومت مواد : استفاده از پروانه برنزی در مدل BTC 25/160A، مقاومت عالی در برابر کاویتاسیون خفیف و خوردگی آب را تضمین می‌کند و عمر مفید پروانه را به طور چشمگیری افزایش می‌دهد.
• نصب آسان : طراحی فشرده اجازه می‌دهد تا پمپ به راحتی روی شاسی الکتروموتور نصب شود و فضای مورد نیاز را به حداقل برساند.
• کارکرد مستقل از ویسکوزیته : عملکرد هیدرولیکی آن نسبت به پمپ‌های سانتریفیوژ معمولی کمتر تحت تأثیر تغییرات جزئی در ویسکوزیته آب تمیز قرار می‌گیرد.

معایب و ملاحظات پمپ بشقابی دوپروانه سیستما SISTEMA مدل BTC 25/160A

• حساسیت به مواد جامد: پمپ بشقابی به شدت نسبت به ذرات معلق حساس هستند. وجود ذرات ساینده باعث سایش سریع فاصله هوایی بسیار کم بین پروانه و محفظه می‌شود که به سرعت هد و دبی را کاهش می‌دهد .
• راندمان در نقاط دور از BEP: در مقایسه با پمپ‌های سانتریفیوژ چند مرحله‌ای با طراحی جریان شعاعی پیشرفته، راندمان کلی پمپ‌های بشقابی در نقطه بهینه ممکن است کمی پایین‌تر باشد، به دلیل تلفات داخلی زیاد ناشی از بازگردش سیال در محفظه حلقوی.
• محدودیت دبی: این پمپ‌ها ذاتاً برای دبی‌های بسیار بالا طراحی نشده‌اند. تلاش برای کارکرد در دبی‌های بالاتر از ظرفیت طراحی، باعث افزایش شدید حرارت داخلی سیال و احتمال خرابی زودرس آب‌بندی می‌شود.
• نیاز به تنظیمات دقیق: فاصله هوایی بین پروانه و محفظه بسیار حیاتی است. هرگونه سایش یا تغییر دما که باعث انبساط/انقباض شود، مستقیماً بر عملکرد تأثیر می‌گذارد و نیاز به بازرسی‌های دوره‌ای دقیق دارد.
• سرویس و نگهداری: تعویض پروانه‌ها یا تعمیرات داخلی نیازمند دقت بالا و تنظیم مجدد فواصل است که ممکن است تخصصی‌تر از پمپ‌های سانتریفیوژ ساده باشد.

نتیجه‌گیری

پمپ بشقابی دوپروانه سیستما SISTEMA مدل BTC 25/160A یک راهکار مهندسی شده و کارآمد برای تامین فشار بالا در کاربردهای آبرسانی و سیالاتی با شرایط مشخص است.

• طراحی دو پروانه آن، با بهره‌گیری از استحکام برنز و چدن، توازن خوبی بین هد تولیدی و قابلیت اطمینان ایجاد کرده است.
• این پمپ برای کاربرانی که نیاز به غلبه بر مقاومت‌های سیستمی زیاد دارند و مایع ورودی آن‌ها کاملاً تمیز است، انتخابی ممتاز محسوب می‌شود، به خصوص در مواردی که نیاز به یک واحد فشرده با قابلیت تولید فشار قابل توجه باشد.
