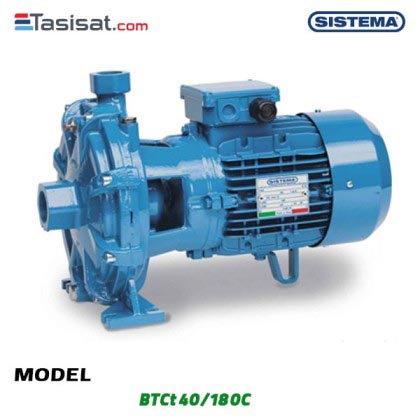

پمپ بشقابی دوپروانه سیستما SISTEMA مدل BTCt 40/180C

پمپ بشقابی دوپروانه سیستما SISTEMA مدل BTCt 40/180C

پمپ بشقابی دوپروانه سیستما SISTEMA مدل BTCt 40/180C از نوع سانتریفیوژ افقی دو پروانه‌ای است که توسط برند ایتالیایی SISTEMA طراحی شده و در ایران به عنوان یکی از مدل‌های پرقدرت در رده “پمپ‌های بشقابی صنعتی” شناخته می‌شود.

این پمپ برای انتقال آب تمیز و مایعات غیرخورنده با ویژگی‌های فیزیکی نزدیک به آب طراحی شده است، ولی در عین حال به‌دلیل طراحی دو پروانه‌ای خود توانایی ایجاد هد بالا را در فشار قابل کنترل دارد.

مشخصات فنی کلیدی پمپ بشقابی دوپروانه سیستما SISTEMA مدل BTCt 40/180C

• نوع پمپ: سانتریفیوژ بشقابی دو پروانه افقی
• مدل: BTCt 40/180C
• برند: SISTEMA
• جنس بدنه: چدن خاکستری مقاوم در برابر خوردگی با پوشش اپوکسی داخلی
• جنس پروانه‌ها: برنجی مقاوم در برابر دمای بالا و زنگ‌زدگی
• شافت موتور: فولاد ضدزنگ AISI 304
• نوع آب‌بندی: مکانیکال سیل از جنس گرافیت و سرامیک
• توان موتور: حدود ۴ الی ۵.۵ اسب بخار
• منبع تغذیه: برق سه‌فاز 380V / 50Hz
• حداکثر ارتفاع پمپاژ (Head): تا حدود 70 متر
• حداکثر آبدهی (Flow rate): حدود 150 لیتر در دقیقه
• حداکثر دمای مجاز مایع: °80 سانتی‌گراد
• قطر دهانه مکش و دهش: 1½ اینچ و 1¼ اینچ
• کلاس عایق‌کاری: F
• درجه حفاظت موتور: IP44

طراحی دو پروانه‌ای این مدل باعث شده تا برخلاف نمونه‌های تک‌پروانه، توانایی ایجاد فشار بالاتر با حداقل لرزش و کاویتاسیون داشته باشد.

کاربردها و عملکرد دقیق پمپ بشقابی دوپروانه سیستما SISTEMA مدل BTCt 40/180C

پمپ‌ های آب خانگی به‌دلیل ترکیب قدرت و پایداری، در بازه‌ی گسترده‌ای از کاربردهای عمرانی، صنعتی و خانگی مورد استفاده قرار می‌گیرد.

در زیر به صورت تفکیک‌شده عملکرد آن را در هر حوزه توضیح داده‌ام:

کاربرد در ساختمان‌ها و مجتمع‌ها

• در سیستم‌های تأمین آب فشار قوی ساختمان‌های بلندمرتبه، این پمپ به‌طور معمول در کنار پرشرسوئیچ و منبع دیافراگمی در قالب بوسترپمپ نصب می‌شود.
• ویژگی مهم آن تأمین فشار ثابت در طبقات فوقانی بدون نویز زیاد و با طول عمر بالا است.
• وجود دو پروانه‌ی داخلی باعث می‌شود تا فشار خروجی توزیع‌شده و لرزش در سیستم لوله‌کشی کاهش یابد.

کاربرد در کشاورزی و آبیاری

• در سیستم‌های آبیاری بارانی و قطره‌ای بزرگ که نیازمند حد تعادلی بین دبی و هد هستند، BTCt 40/180C توانایی پمپاژ آب از منبع تا محدوده‌های دوردست را دارد.
• موتور سه‌فاز آن باعث عملکرد پیوسته و پایدار در حرارت‌های بالا می‌شود.

کاربرد صنعتی

در صنایع سبک به‌ویژه در خطوط خنک‌کاری، سیستم‌های شست‌وشوی صنعتی، و چیلرهای آب‌گرد، استفاده از پمپ‌های بشقابی دو پروانه رایج است.

طراحی مکانیکال سیل پمپ SISTEMA مانع نفوذ مایعات خاص یا بخار به محفظه‌ی موتور می‌شود و از طرفی قابلیت کارکرد طولانی‌مدت (24/7) را بدون افت عملکرد دارد.

عملکرد هیدرولیکی و راندمان پمپ بشقابی دوپروانه سیستما SISTEMA مدل BTCt 40/180C

از دید هیدرولیکی، پروفیل داخلی هر پروانه طوری طراحی شده‌ که آب به شکل شعاعی از مرکز پخش و سرعت به فشار تبدیل شود.

این انتقال دو مرحله‌ای موجب افزایش راندمان فشاری تا حدود ۷۵٪ می‌شود.

همچنین با توجه به تعادل محوری میان دو دیسک، نیروی محوری وارد بر بلبرینگ کاهش یافته و عمر موتور افزایش می‌یاب

مزایا و معایب پمپ بشقابی دوپروانه سیستما SISTEMA مدل BTCt 40/180C

هیچ تجهیز صنعتی بدون ضعف نیست؛ بنابراین تحلیل منصفانه باید هم جنبه‌های مثبت و هم محدودیت‌ها را دربر گیرد.

مزایا

۱. فشار بالا با توان متوسط

دو پروانه در مسیر سری باعث افزایش چشمگیر هد می‌شود بدون آنکه نیاز به افزایش توان موتور باشد. این یعنی در پروژه‌هایی که فشار بالاتر نیاز است ولی توان الکتریکی محدود است، انتخاب ایده‌آلی است.

۲. صدای کاری پایین و بالانس عالی

به‌دلیل طراحی دقیق محور و یاتاقان‌ها، لرزش حداقلی و نویز صوتی بسیار پایین دارد. برای کاربری‌های خانگی و شبانه ایده‌آل است.

۳. طول عمر بالا

جنس چدنی بدنه با آب‌بندی مکانیکی مقاوم‌، سبب افزایش طول عمر در محیط‌های مرطوب و آب‌های سخت (دارای املاح و رسوب) می‌شود.

۴. راندمان انرژی مناسب

در مقایسه با پمپ‌های توربینی یا حلزونی مشابه، مصرف انرژی کمتری دارد؛ زیرا انتقال انرژی در ساختار دو‌مرحله‌ای کارآمد صورت می‌گیرد.

۵. سهولت در سرویس و قطعات قابل‌دسترس

محفظه‌ی پروانه‌ها با پیچ‌های جلویی باز می‌شود و برای تعویض سیل یا پروانه نیازی به جداسازی کامل بدنه نیست. قطعات یدکی در بازار ایران نیز یافت می‌شود.

۶. عملکرد پایدار در دمای بالا

بلبرینگ‌های کلاس C3 و سیل مکانیکی توان تحمل حرارت تا ۸۰ درجه سانتی‌گراد را دارند، که اجازه‌ی استفاده در مدارهای حرارتی یا بویلرهای صنعتی را می‌دهد.

معایب پمپ بشقابی دوپروانه سیستما SISTEMA مدل BTCt 40/180C

۱. محدودیت برای مایعات خورنده یا اسیدی

چدن و برنج نسبت به مواد شیمیایی فعال مقاومت کافی ندارند؛ بنابراین این پمپ برای حلال‌ها یا اسیدها مناسب نیست.

۲. نیاز به برق سه‌فاز

در مناطق روستایی یا خانه‌های غیرصنعتی که تنها برق تک‌فاز موجود است، امکان استفاده مستقیم وجود ندارد مگر با مبدل یا درایو اینورتر.

۳. وزن بالا

به دلیل بدنه‌ی چدنی و موتور قوی، وزن کلی بالا است که حمل و نصب آن دشوارتر از مدل‌های آلومینیومی است.

۴. عدم خودمکش بودن (Non Self-Priming)

در صورت وجود هوا در لوله ورودی، راه‌اندازی دشوار خواهد بود؛ باید سیستم با شیر هواگیر مجهز شود یا از شیر یک‌طرفه استفاده گردد.

۵. هزینه‌ی اولیه‌ی بالا

در مقایسه با برندهای چینی مشابه، قیمت بیشتری دارد، ولی دوام و کیفیت طولانی‌مدت آن این هزینه را توجیه می‌کند.

۴. جمع‌بندی و تحلیل کارکرد اقتصادی-فنی

پمپ بشقابی دوپروانه سیستما SISTEMA مدل BTCt 40/180C ترکیب هوشمندانه‌ای از مهندسی فشرده، پایداری مکانیکی، و راندمان هیدرولیکی است.

در پروژه‌هایی مانند:

• بوسترپمپ ساختمان‌های ۱۰ تا ۱۵ طبقه
• آبیاری مزارع متوسط
• سیستم‌های آتش‌نشانی نیمه‌صنعتی
• مدارهای خنک‌کننده صنعتی
• به‌عنوان یکی از گزینه‌های ممتاز با عمر طولانی مطرح است.

از لحاظ بهره‌وری انرژی، این مدل در محدوده‌ی مصرف بهینه‌ قرار دارد و در صورت نصب با اینورتر می‌تواند به سطح IE3 نیز برسد که در مصرف برق تا ۱۵٪ صرفه‌جویی ایجاد می‌کند.

در نهایت، اگر بخواهیم آن را با مدل‌های مشابه مانند Pedrollo CPm 158 یا Calpeda NM مقایسه کنیم، BTCt 40/180C با وجود قیمت بالاتر، فشار خروجی قوی‌تر، دوام بالاتر و صدای کمتر ارائه می‌دهد، در حالی که نگهداری آن آسان‌تر است.

اگر به دنبال پمپ‌ هستید که بتواند سال‌ها بدون افت فشار در مدار باقی بماند، با ساختار محکم و صدای کم، مدل SISTEMA BTCt 40/180C یکی از انتخاب‌های عالی در رده‌ی پمپ‌های دو پروانه بشقابی است.
