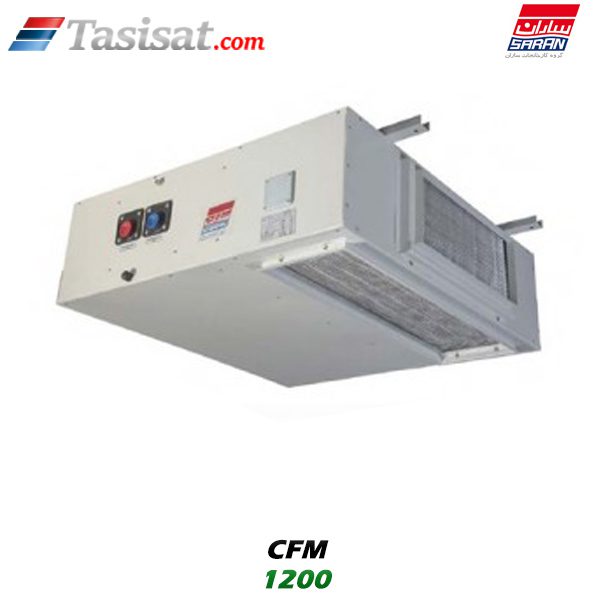

فن کویل کانالی ساران 1200 CFM مدل SRDF-1200
فن کویل کانالی ساران 1200 CFM مدل SRDF-1200 (با ظرفیت هوادهی 1200 فوت مکعب بر دقیقه یا CFM) به عنوان یک راهحل کارآمد برای تهویه مطبوع فضاهای تجاری، اداری متوسط و مناطقی که نیاز به نصب پنهان تجهیزات دارند، طراحی شده است. این دستگاهها بخش مهمی از سبد محصولات تهویه مطبوع ساران هستند و به دلیل قابلیت توزیع هوای یکنواخت توسط داکتکشی، از محبوبیت بالایی برخوردارند.
مشخصات فنی و عملکرد اصلی SRDF-1200
مدل SRDF-1200 در رده ظرفیتهای میانی به بالای فن کویلهای کانالی ساران قرار میگیرد و معمولاً برای پوشش دهی فضاهایی با بار حرارتی متوسط تا قابل توجه (بسته به ارتفاع سقف و میزان عایقبندی) استفاده میشود.
| مشخصه |
توضیحات کلیدی |
| ظرفیت هوادهی نامی |
1200 CFM |
| محدوده کاربرد |
دفاتر کار متوسط، فضاهای فروشگاهی، لابیها |
| نصب |
سقفی توکار (Concealed Ducted Unit) |
| نوع کویل حرارتی |
معمولاً 2 لوله (سرمایش یا گرمایش) یا 4 لوله (سرمایش و گرمایش همزمان) |
| موتور فن |
موتورهای چند سرعته (3 یا 4 سرعت)، اغلب با قابلیت استفاده از موتورهای کممصرف EC (بسته به سفارش) |
| فشار استاتیک (ESP) |
این مدل برای مقابله با افت فشار داکتهای نسبتاً طولانی یا پیچیده طراحی شده است. |
| فیلتر هوا |
فیلترهای گالوانیزه یا کاغذی با راندمان استاندارد (معمولاً G4) |
عملکرد با دبی بالا (1200 CFM)
دبی 1200 CFM نشان میدهد که دستگاه از یک فن دمنده قویتر نسبت به مدلهای 500 یا 800 CFM بهره میبرد. این قدرت فن کویل ساران برای غلبه بر مقاومت ناشی از دریچههای خروجی، شبکههای توزیع و طول کانالکشی حیاتی است.
نکته کلیدی: برای این ظرفیت، کیفیت اجرای داکتکشی اهمیت مضاعفی پیدا میکند؛ زیرا هرگونه نشتی یا خمیدگی غیرضروری در داکتها میتواند دبی مؤثر دستگاه را به شدت کاهش داده و راندمان را پایین آورد.
مزایای کلیدی فن کویل کانالی ساران 1200 CFM مدل SRDF-1200
- انعطافپذیری طراحی: به دلیل نصب پنهان، هیچ بخش قابل رؤیتی به جز دریچههای مکش و پرتاب هوا در فضا وجود ندارد، که این امر اجازه طراحی داخلی آزادانهتری را میدهد.
- راندمان انتقال حرارت: استفاده از کویلهای با سطح تبادل حرارتی وسیع (نسبت به مدلهای 800 CFM)، انتقال حرارت بهتری را در دبیهای بالا فراهم میکند.
- مدیریت صدا: اگرچه دبی بالاست، اما طراحی مدرن کیسینگ و عایقبندی داخلی کمک میکند تا نویز پرتاب هوا (Noise Breakout) به حداقل برسد، مشروط بر اجرای صحیح داکتهای انعطافپذیر در نزدیکی خروجی.
معایب و محدودیتها فن کویل کانالی ساران 1200 CFM مدل SRDF-1200
- نیاز به محاسبات دقیق ESP: بزرگترین چالش این مدل، نیاز به تعیین دقیق فشار استاتیک مورد نیاز سیستم داکتکشی است. نصب این دستگاه با داکتهای بسیار طولانی یا دارای موانع زیاد بدون محاسبه دقیق، منجر به عملکرد ضعیف میشود.
- پیچیدگی نصب: نصب دستگاه در سقف کاذب، سرویس دورهای و دسترسی به سینی میعانات را پیچیدهتر میکند.
- کنترل ناحیهای (Zone Control): به طور معمول، یک واحد SRDF-1200 کل یک ناحیه بزرگ را پوشش میدهد. کنترل دما در نواحی مختلف (Zone Control) نیازمند نصب دمپرهای موتوری در مسیر داکت خروجی و معمولاً استفاده از سیستمهای ترموستاتیک پیشرفتهتر است.
راهنمای خرید فن کویل کانالی ساران 1200 CFM مدل SRDF-1200 و قیمتگذاری
انتخاب مدل SRDF-1200 باید بر اساس محاسبات بار حرارتی دقیق انجام شود.
عوامل تعیین کننده قیمت SRDF-1200
قیمت این مدل تحت تأثیر متغیرهای زیر قرار دارد:
- نوع سیستم (2 یا 4 لوله): سیستمهای 4 لوله (سرمایش و گرمایش همزمان) به دلیل داشتن دو کویل یا کویلهای پیچیدهتر و شیرآلات کنترلی بیشتر، گرانتر هستند.
- تکنولوژی فن: قیمت موتورهای فن الکترونیکی با قابلیت تغییر سرعت پیوسته (EC) به طور قابل توجهی بالاتر از موتورهای استاندارد AC است، اما مصرف انرژی را کاهش میدهد.
- جنس سینی و بدنه: استفاده از استیل ضدزنگ برای سینی تخلیه میعانات و عایقهای با کیفیت بالاتر، قیمت اولیه را بالا میبرد.
- فشار استاتیک درخواستی: واحدهایی که برای تحمل فشارهای استاتیک بالاتر (مثلاً 100 Pa به جای 50 Pa) طراحی شدهاند، دارای فنهای قویتر و محکمتری هستند.
نصب، سرویس، نگهداری و افزایش طول عمر
نگهداری صحیح برای حفظ راندمان SRDF-1200، به ویژه در دبیهای بالا، بسیار حیاتی است.
مراحل نصب کلیدی فن کویل کانالی ساران 1200 CFM مدل SRDF-1200
- تراز بودن: تراز بودن مطلق دستگاه در حالت افقی برای عملکرد صحیح سینی تخلیه میعانات الزامی است.
- اتصالات هیدرونیک: نصب شیرهای هواگیری در بالاترین نقطه و شیرهای تخلیه در پایینترین نقطه در مدار اصلی.
- داکتکشی و عایقبندی: تمامی اتصالات داکت به فلنج خروجی و ورودی باید با مواد کاملاً نفوذناپذیر آب و هوا (فلکسیبل در نقاط لرزشدار) عایق شوند.
افزایش طول عمر و نگهداری
برای اطمینان از کارکرد بهینه 1200 CFM در طولانی مدت:
- نظافت فیلترها (اولویت اول): در فضاهای پرتردد، بازرسی ماهیانه و تعویض فیلترها ضروری است. فیلتر کثیف باعث کاهش شدید CFM و در نتیجه کاهش ظرفیت سرمایش/گرمایش میشود.
- تمیزکاری کویل: شستشوی کویلها حداقل سالانه یک بار با مواد شیمیایی مخصوص (بدون آسیب به پرههای آلومینیومی) انجام شود.
- بررسی کوپلینگ فن: در بازههای 2 تا 3 ساله، یاتاقانها و کوپلینگ موتور به فن کویل باید از نظر سایش و لقی بررسی شوند.
- کنترل کیفیت آب: سختی و pH آب در سیستمهای 4 لوله باید کنترل شود تا از خوردگی داخلی کویل و تشکیل رسوب جلوگیری شود.
خطاهای رایج فن کویل کانالی ساران 1200 CFM مدل SRDF-1200 و عیبیابی
برخی مشکلات رایج در فن کویلهای کانالی با ظرفیت بالا:
| مشکل رایج |
علت اصلی در SRDF-1200 |
راهحل سریع |
| کاهش شدید هوادهی |
گرفتگی فیلتر یا افزایش بیش از حد مقاومت داکت (لرزش فن) |
تعویض فیلتر و بررسی مسیر داکتها برای انسداد یا تغییرات ناخواسته |
| صدای زیاد یا لرزش |
شل شدن پیچهای اتصال بدنه، یا عدم بالانس پروانه فن به دلیل گرد و غبار |
بازرسی و محکمسازی اتصالات، تمیز کردن فنها |
| عدم سرمایش کافی در تابستان |
کمبود دبی آب ورودی به کویل یا دمای نامناسب آب چیلر |
بررسی باز بودن کامل شیرهای آب و فشار خطوط آب |
| تجمع آب در سینی یا نشت |
گرفتگی لوله درین به دلیل تجمع آلودگی یا عدم شیب مناسب نصب |
باز کردن لوله درین و تخلیه رسوبات، تراز کردن مجدد دستگاه |
جمعبندی نهایی
فن کویل کانالی ساران 1200 CFM مدل SRDF-1200 یک انتخاب قدرتمند برای تأمین شرایط آسایش حرارتی در محیطهای متوسط تا بزرگ است که نیاز به سیستم توزیع هوای پنهان دارند. موفقیت در استفاده از این دستگاهها مستقیماً وابسته به طراحی مهندسی صحیح داکتکشی (با در نظر گرفتن ESP دستگاه) و اجرای یک برنامه نگهداری منظم، به ویژه تمرکز بر تمیزی فیلترها و کویل، است. این واحدها با اجرای صحیح، راندمان بالایی را در طول عمر مفید خود ارائه خواهند داد.
